SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSM16-24-IA-IFR105120 39
S

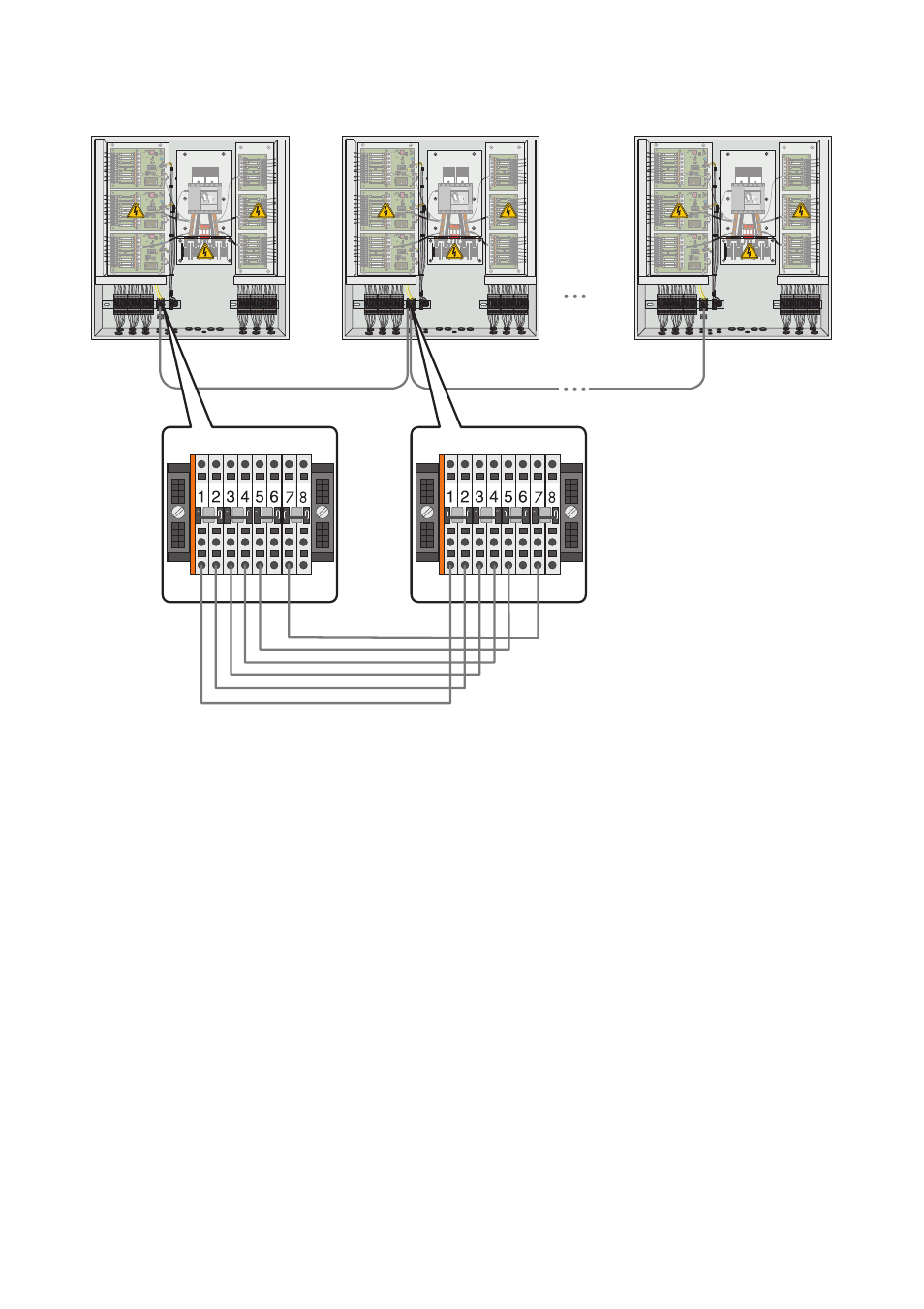

Figure 14: Raccordement des câbles de données entre les Sunny String-Monitor
1. Dénudez les conducteurs isolés du câble de données sur 8 mm.
2. Retirez l'autocollant du bornier de communication.
3. Raccordez les conducteurs isolés du câble de données aux bornes. Respectez ce faisant
l'affectation des bornes.
4. Effectuez la filerie entre les Sunny String-Monitor dans un même bus. Respectez ce faisant
l'affectation des bornes du câble de données.
6.5.4 Raccordement du câble de données au Sunny Central
Sur les Sunny Central 100/200/250/350 ainsi que sur les Sunny Central de la série HE-11, le
raccordement du câble de données du Sunny String-Monitor s'effectue au niveau du concentrateur.
Le Sunny Central possède 2 bornes de communication, chacune permettant de raccorder jusqu'à
10 Piggy-Backs pour le traitement des données.
