SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSM16-24-IA-IFR105120 41
6.6 Raccordement du déclenchement à distance du disjoncteur DC
6.6.1 Dimensionnement du câble du déclencheur à courant de travail
En option, le Sunny String-Monitor peut comprendre un disjoncteur DC avec déclenchement à
distance. Le déclenchement peut s'effectuer par le biais d'un déclencheur auxiliaire ou d'un contact
de retour. Le déclencheur auxiliaire peut être utilisé comme déclencheur à courant de travail ou
comme déclencheur à minimum de tension.
Pour obtenir un déclenchement plus sûr, la section minimale du câble de sortie du déclencheur à
courant de travail doit être déterminée. La section à choisir pour le câble de sortie dépend des
facteurs suivants :
• Nombre des Sunny String-Monitor raccordés
• Longueur du câble d'alimentation en tension
• Longueur des câbles reliant les Sunny String-Monitor raccordés

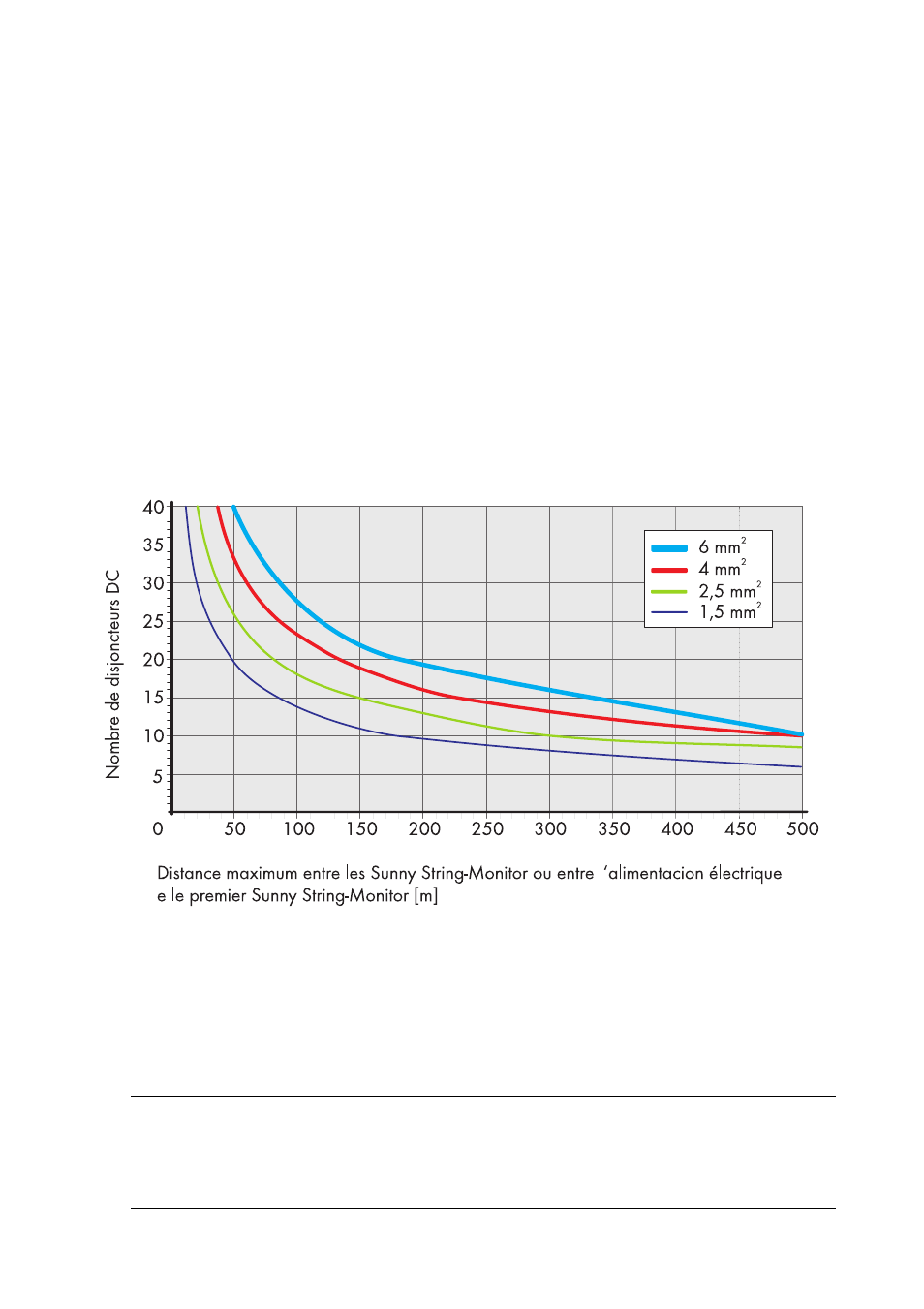

Figure 16: Relation entre la longueur des câbles, le nombre des Sunny String-Monitor raccordés et la section de
câble.
1. Déterminez le nombre de disjoncteurs DC.
2. Déterminez la distance maximale entre deux Sunny String-Monitor ou entre l'alimentation en
tension et le premier Sunny String-Monitor.
3. Lisez la section de câble minimale sur le graphique 16.
Exemple : dimensionnement de câble
Une installation photovoltaïque comprend 20 disjoncteurs DC. La distance maximale entre
deux Sunny String-Monitor est de 150 m.
La section du câble doit être d'au moins 4 mm
2
.
