3.3 Fusibles string
Les fusibles string protègent les panneaux d'une installation photovoltaïque contre les courants de retour.

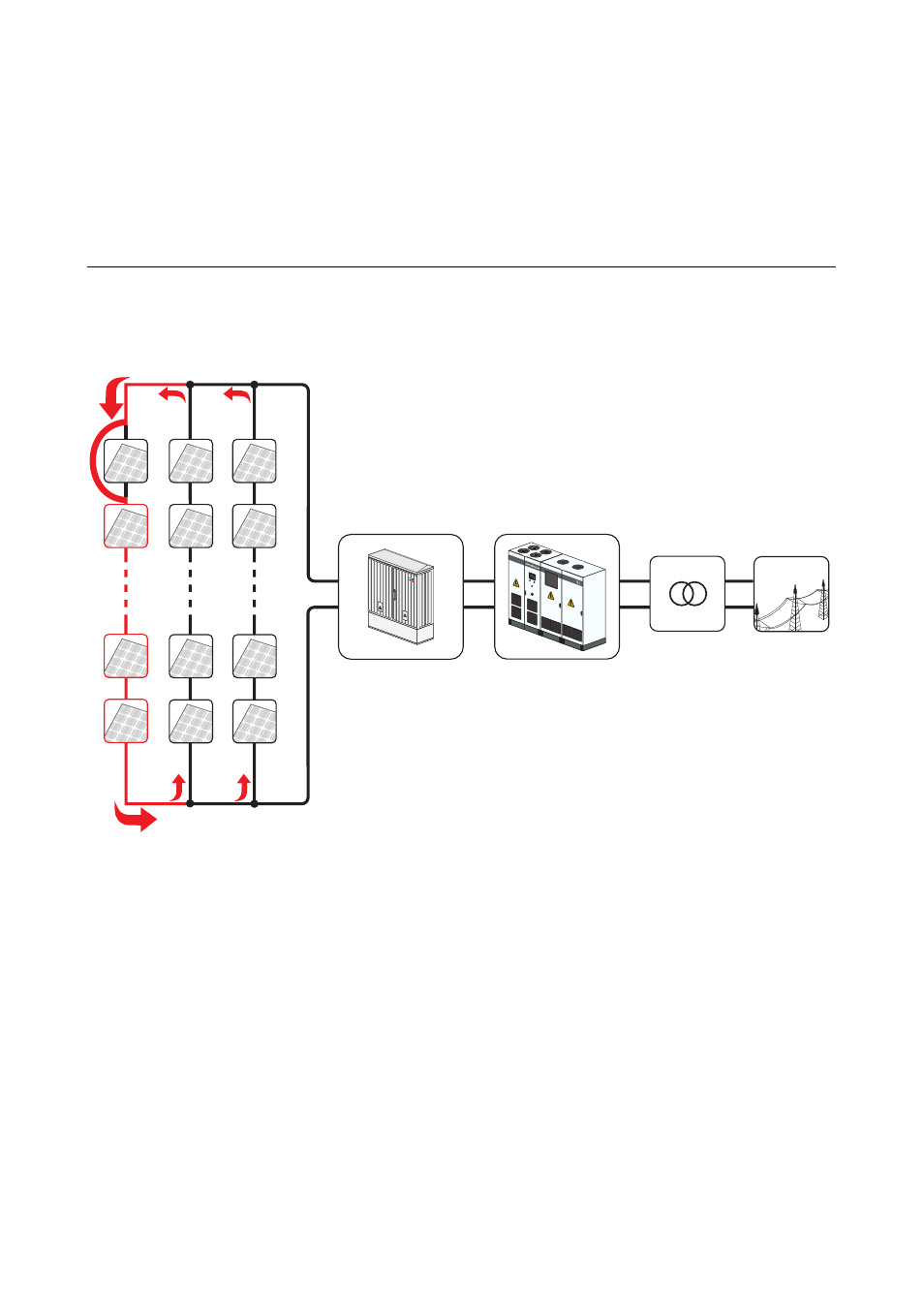

Figure 3: Principe du courant de retour
Un courant de retour peut survenir si les tensions en circuit ouvert des panneaux photovoltaïques
montés en parallèle sont différentes. Dans ce cas, le courant de retour peut être beaucoup plus fort
que le courant de court-circuit des panneaux. Plus le courant de retour est élevé, plus les panneaux
du string PV défectueux s'échauffent. Un échauffement important est susceptible d'entraîner la
destruction du string PV défectueux.
Un courant de retour peut avoir les causes suivantes :
• court-circuit d'un ou de plusieurs panneaux,
• court-circuit d'une ou de plusieurs cellules du panneau,
• double défaut à la terre d'un panneau,
• double défaut à la terre du câblage.
Les fusibles string se déclenchent lorsque les courants string sont trop élevés et protègent ainsi les
panneaux du string PV défectueux. La défaillance d'un string PV est transmise au Sunny Central par
le Sunny String-Monitor.
En cas de défaillance complète d'un string, la différence de courant dans l'exemple ci-dessus sera
de 4,5 A, ce qui correspond à un écart de 90 % par rapport à la valeur moyenne. Si les réglages
sont conservés comme dans l'exemple ci-dessus, c'est-à-dire si la tolérance est de 10 % et le temps
de déclenchement de 10 minutes, la somme d'erreurs de 20 % sera atteinte dès le premier intervalle
d'interrogation (5 minutes). L'enregistreur de données émet alors l'avertissement « SMU ».
