SMA Solar Technology AG 5 Montage
Instructions d’installation SSM16-24-IA-IFR105120 25

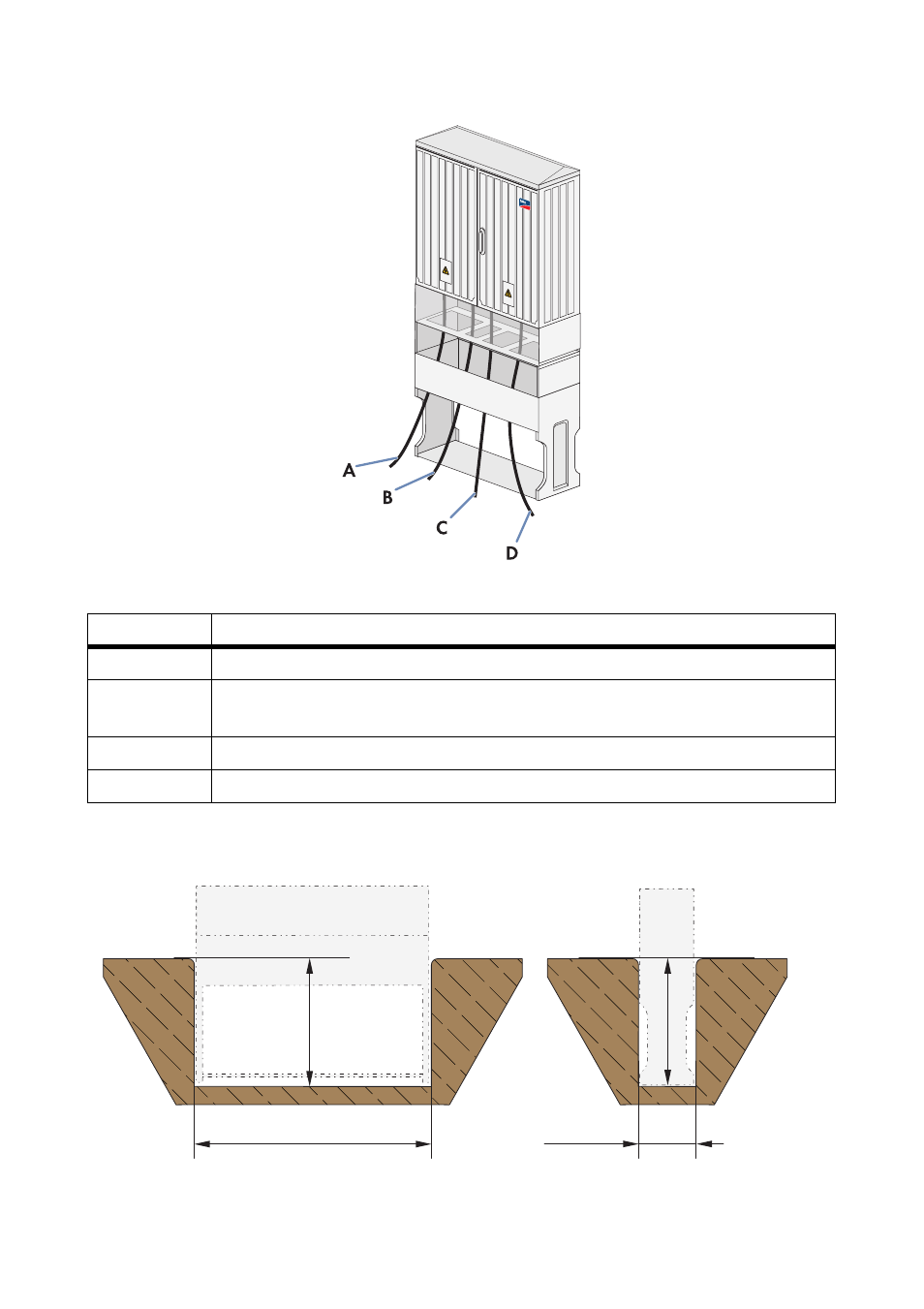

Figure 6: Disposition des câbles au niveau du socle
5.1.2 Mise en place du socle
Figure 7: Cotes pour les fondations du socle
Position Désignation
A Câble string PV+
B Câble de mise à la terre, câble de communication RS485, câble pour
déclenchement à distance (en option)
C Câble principal DC de raccordement du Sunny Central
D Câble string PV −
1 060 mm
5
9
5
mm
5
9
5
mm
245 mm
