5 Montage SMA Solar Technology AG
26 SSM16-24-IA-IFR105120 Instructions d’installation
1. Creusez un trou. Respectez ce faisant la profondeur nécessaire au socle.
Conseil : la profondeur d'enfouissement maximale est indiquée sur les parois latérales du
Sunny String-Monitor.
2. Insérez le socle dans le trou creusé à cet effet, le côté doté du panneau enjoliveur montrant vers
l'avant.
3. Retirez le panneau enjoliveur supérieur du socle.
4. Posez tous les câbles de sortie spatialement prétriés dans le socle.
5. Remplissez le trou à moitié de graviers ou de sable ayant une granulation de 2 mm … 4 mm.
5.1.3 Montage du Sunny String-Monitor sur le socle
1. Desserrez les 4 vis fixation de la plaque de base du
Sunny String-Monitor.

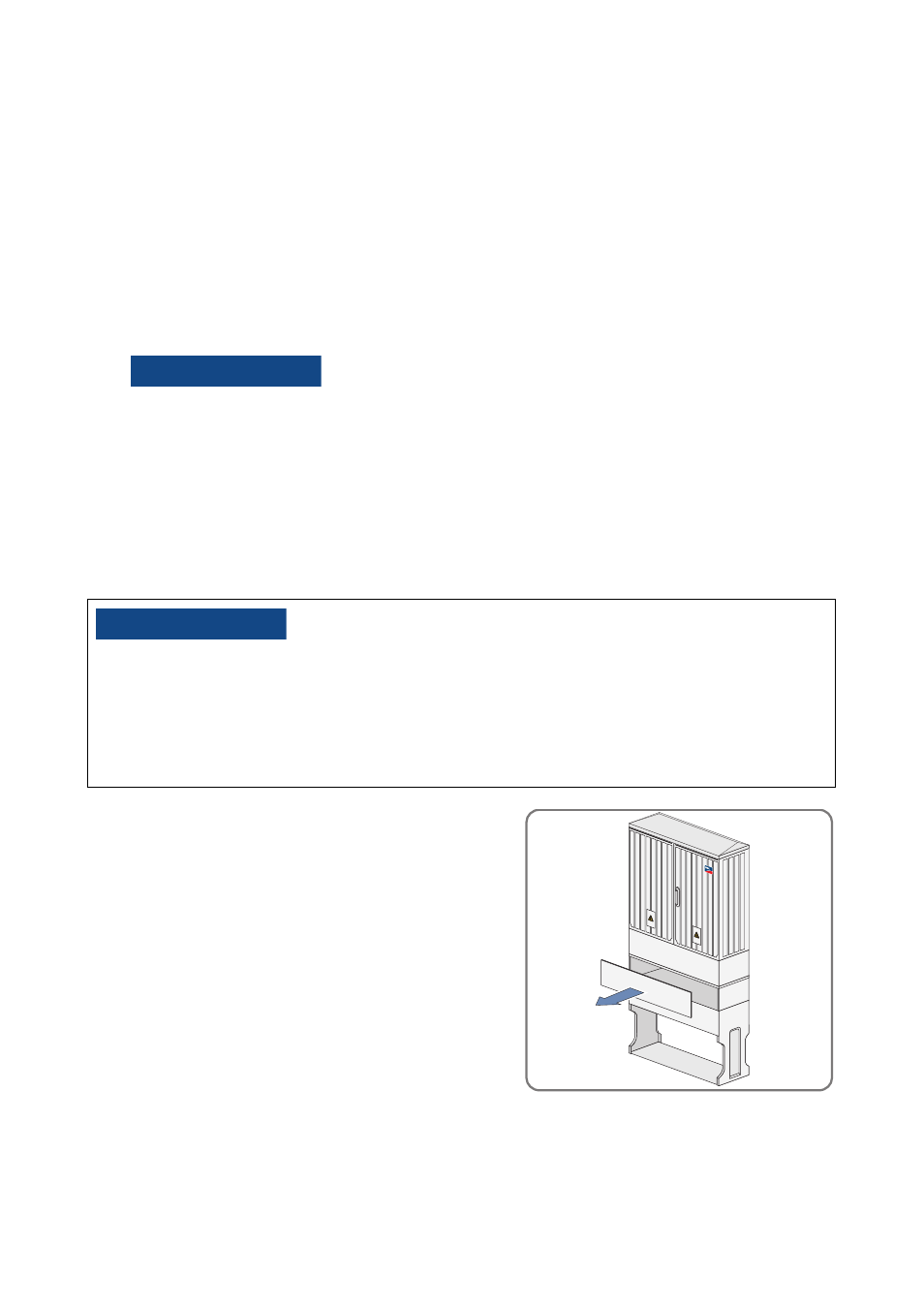

2. Retirez le panneau enjoliveur supérieur du socle.
3. Placez le Sunny String-Monitor sur le socle.
4. Fixez le Sunny String-Monitor au socle à l'aide des vis mises de côté précédemment.
5. Insérez tous les câbles de sortie à travers la plaque de base dans le Sunny String-Monitor et
fixez-les au rail de fixation des câbles interne.
6. 136%&/$&
La pénétration d'humidité peut entraîner condensation, corrosion et courants de
fuite. L'utilisation de matériau de remplissage empêche la formation de
condensation.
• Remplir l'espace résiduel situé autour du socle avec du matériau de remplissage d'une
granulation de 4 mm … 8 mm.
136%&/$&
Endommagement des presse-étoupes et connecteurs dû à un transport et un montage
non conformes.
Les presse-étoupes et les connecteurs dépassent du boîtier.
• Veillez, lors du transport et du montage, à ne pas endommager les presse-étoupes et les
connecteurs.
