SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSM16-24-IA-IFR105120 33
Procédure :
• Assemblage des connecteurs DC SUNCLIX
• Raccordement des connecteurs DC SUNCLIX au Sunny String-Monitor
Assemblage des connecteurs DC SUNCLIX

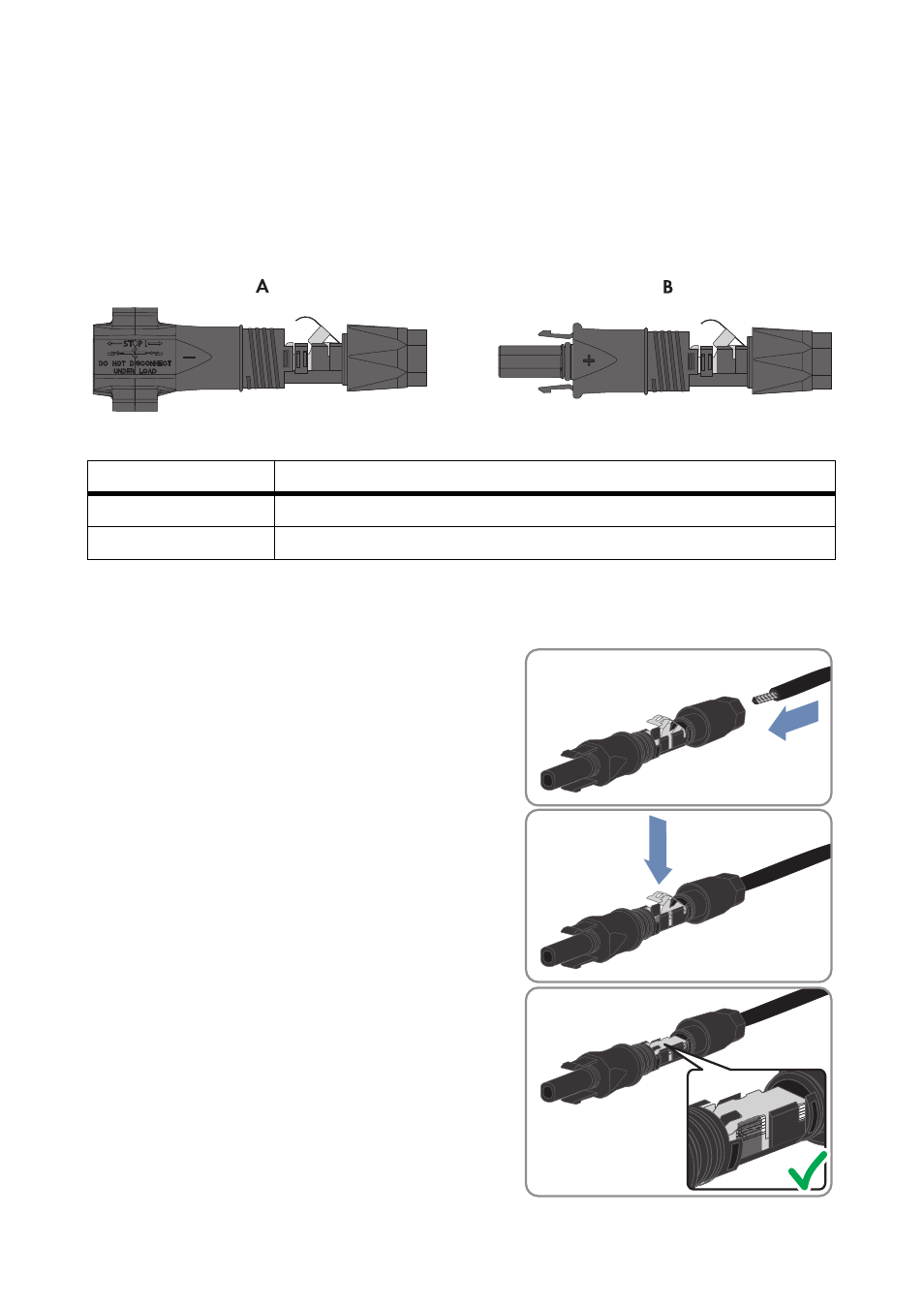

Figure 13: Connecteur DC SUNCLIX
Assemblez chacun des connecteurs DC de la manière suivante.
1. Sectionnez le conducteur isolé et dénudez-le sur 12 mm.
2. Insérez le conducteur isolé dénudé dans le
connecteur DC jusqu'en butée. Veillez ce faisant à
respecter la polarité correcte et le type de
connecteur.
3. Poussez le serre-câble vers le bas.
☑ Le serre-câble s'encliquette de façon audible.
☑ Le cordon dénudé est visible dans la chambre
du serre-câble.
Position Désignation
A Connecteur DC négatif
B Connecteur DC positif
+
++
++
