6 Raccordement électrique SMA Solar Technology AG
42 SSM16-24-IA-IFR105120 Instructions d’installation
6.6.2 Raccordement du déclencheur auxiliaire
Selon la commande, le Sunny String-Monitor peut comprendre un disjoncteur DC avec
déclenchement à distance. Dans ce cas, le disjoncteur DC est équipé d'un déclencheur auxiliaire et
d'un contact de retour.
Conditions requises pour le câble du déclencheur à minimum de tension
☐ Section de câble : 2,5 mm
2
minimum.
☐ Longueur de câble totale : 1 000 m maximum
1. Retirez le plot de remplissage du presse-étoupe.
2. Introduisez le câble de sortie à l'intérieur du boîtier via le presse-étoupe.
3. Dénudez le câble sur 14 mm.

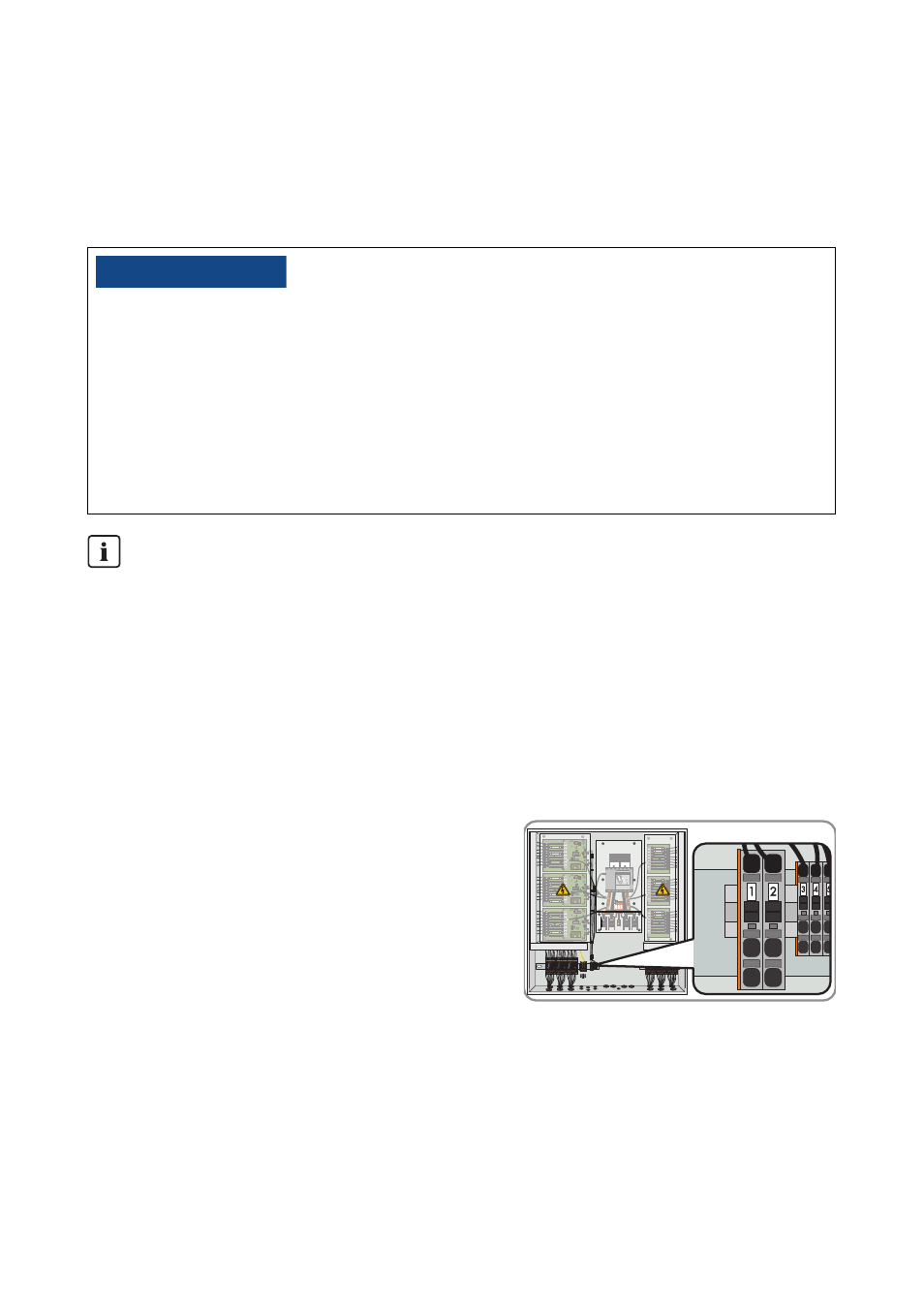

4. Raccordez le câble sur le bornier conformément au
schéma électrique.
5. Serrez le presse-étoupe.
6.6.3 Raccordement du contact de retour
1. Retirez le plot de remplissage du presse-étoupe.
2. Introduisez le câble de sortie à l'intérieur du boîtier via le presse-étoupe.
3. Dénudez le câble sur 11 mm.
136%&/$&
Endommagement du déclencheur auxiliaire par dimensionnement incorrect des câbles.
Une section de câble trop faible peut provoquer des dysfonctionnements et l'endommagement du
déclencheur auxiliaire.
• Lorsque le déclencheur auxiliaire est réalisé sous la forme d'un déclencheur à courant de
travail, le câble de sortie doit être dimensionné correctement (voir chapitre
6.6.1 « Dimensionnement du câble du déclencheur à courant de travail », page 41).
• Lorsque le déclencheur auxiliaire est réalisé sous la forme d'un déclencheur à minimum de
tension, respectez les conditions applicables au câble de sortie.
Protection de câble
• Dotez le câble de déclenchement à distance d'une protection de câble appropriée.
