SMA Solar Technology AG 5 Montage
Instructions d’installation SSM16-24-IA-IFR105120 29

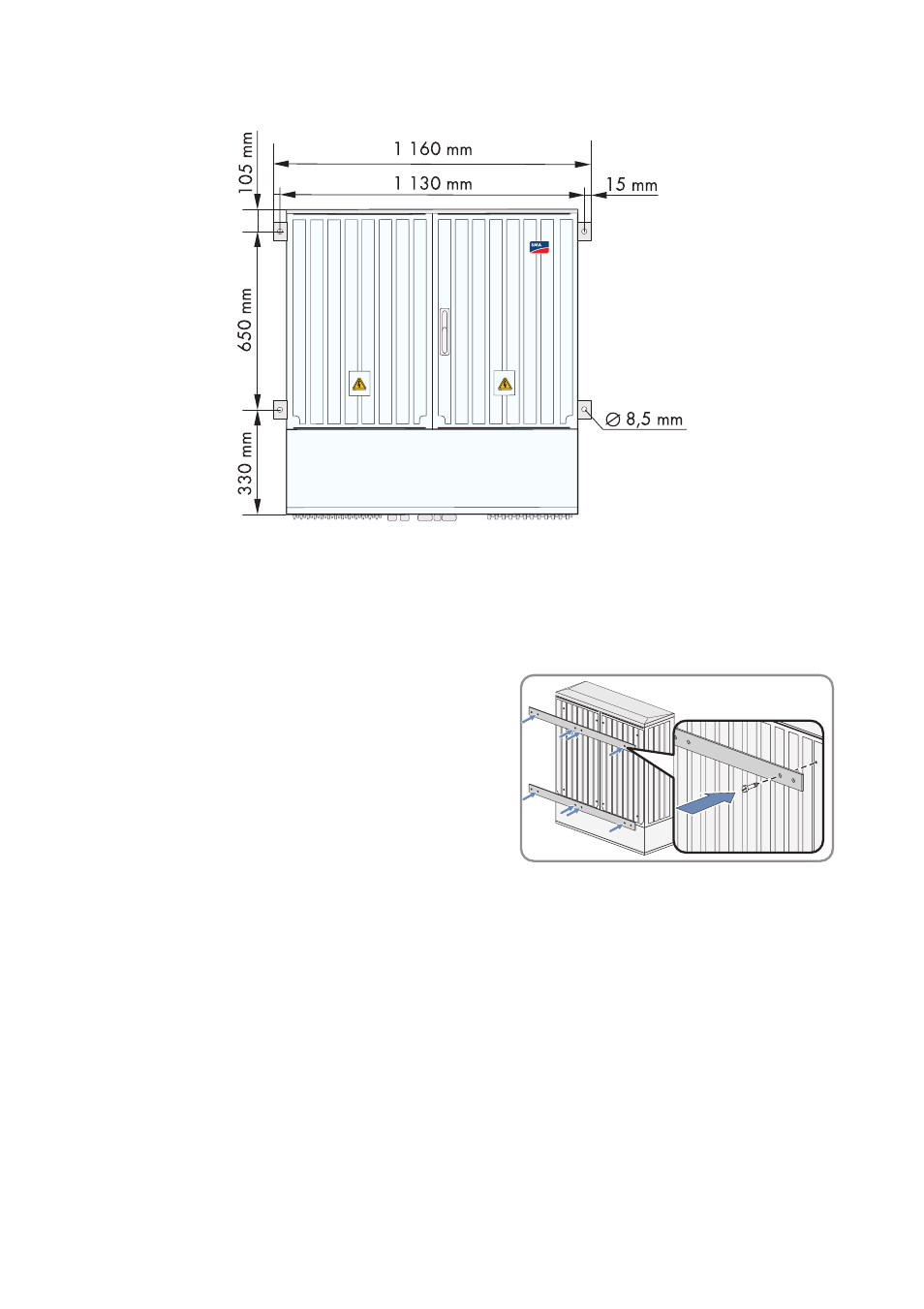

Figure 9: Dimensions SSM24-11
1. Marquez la position des trous à percer.
2. Percez les trous aux positions marquées.
3. Posez les chevilles.
4. Fixez les rails de montage sur le
Sunny String-Monitor à l'aide des vis fournies
(couple : 15 Nm).
5. Fixez le Sunny String-Monitor au mur ou sur le support à l'aide des vis appropriées. La zone de
raccordement doit pointer vers le bas.
6. Vérifiez que l'appareil est bien fixé.
