6 Raccordement électrique SMA Solar Technology AG
32 SSM16-24-IA-IFR105120 Instructions d’installation
6.2 Raccordement des strings PV
6.2.1 Calcul du nombre maximal de strings par entrée de mesure

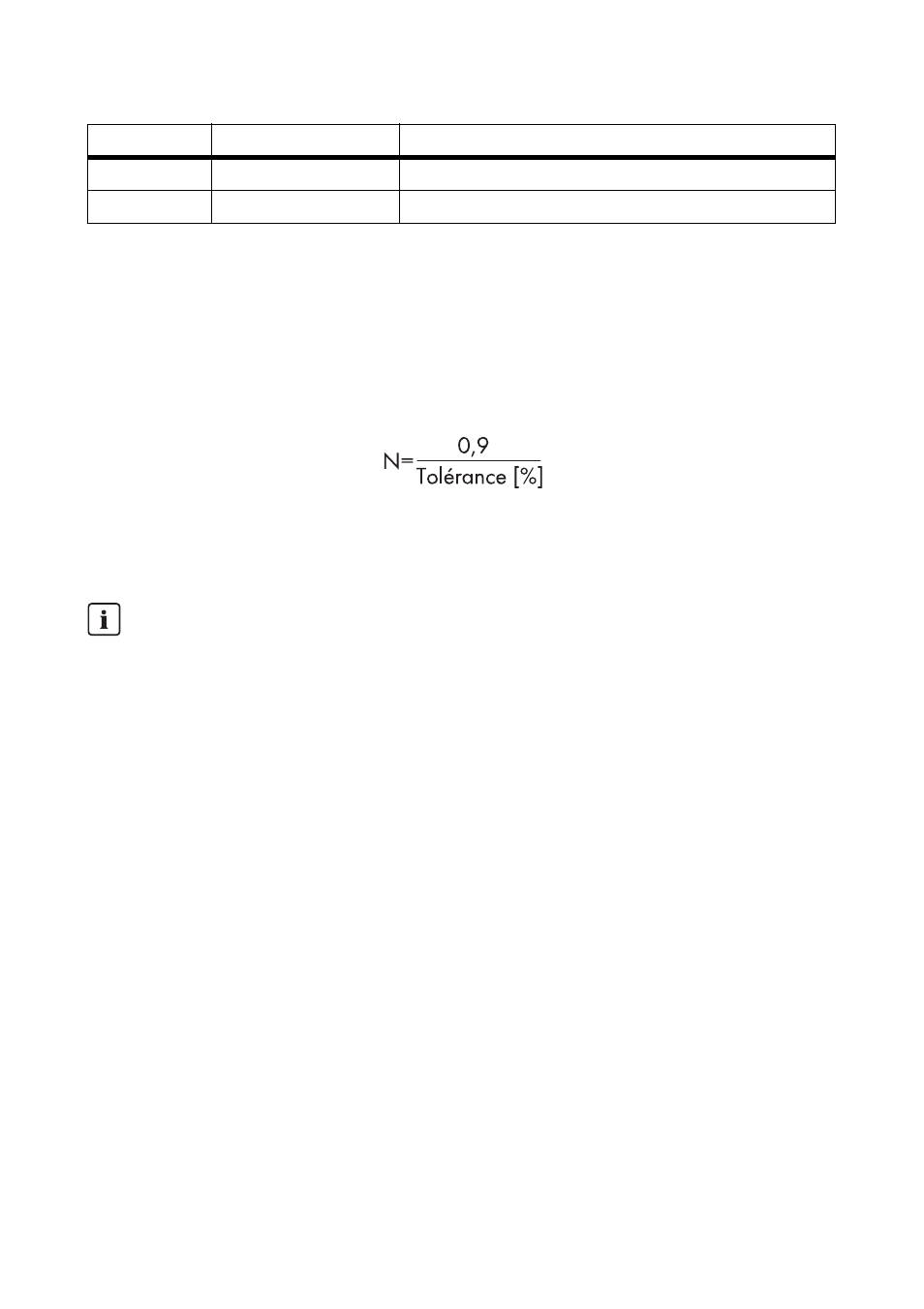

Plusieurs strings peuvent être montés en parallèle dans le Sunny String-Monitor. Le nombre maximal
de strings photovoltaïques montés en parallèle dépend de la tolérance applicable et se calcule
comme suit :
N = nombre maximal de strings PV pouvant être montés en parallèle.
En fonction du type d'onduleur central, vous pouvez régler le paramètre « Tolérance » par
l'intermédiaire du Sunny Central Control, du Sunny Data Control ou de la Sunny WebBox.
6.2.2 Raccordement des strings PV aux bornes de sectionnement
1. Retirez pour chaque passage de câble les plots de remplissage des presse-étoupes.
2. Introduisez les strings à l'intérieur du boîtier via les presse-étoupes. Respectez ce faisant la
polarité correcte.
3. Sectionnez les conducteurs isolés et dénudez-les sur 12 mm.
4. Raccordez les conducteurs isolés aux bornes de sectionnement. Respectez ce faisant la polarité
correcte.
5. Serrez les presse-étoupes.
6.2.3 Raccordement des strings PV aux connecteurs DC SUNCLIX
Conditions préalables :
☐ Un connecteur DC SUNCLIX est disponible pour chaque câble string.
☐ Un câble PV1-F est disponible.
C LED 3, orange Transmission de données
D LED 4, rouge Défaillance de la carte de commande
Nombre maximal de strings
Si vous raccordez plus de strings que le nombre maximal calculé, la défaillance d'un string PV
risque de ne pas être détectée.
• Respectez donc le nombre maximal de strings PV pouvant être montés en parallèle.
Position LED Fonction
