SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSM16-24-IA-IFR105120 31

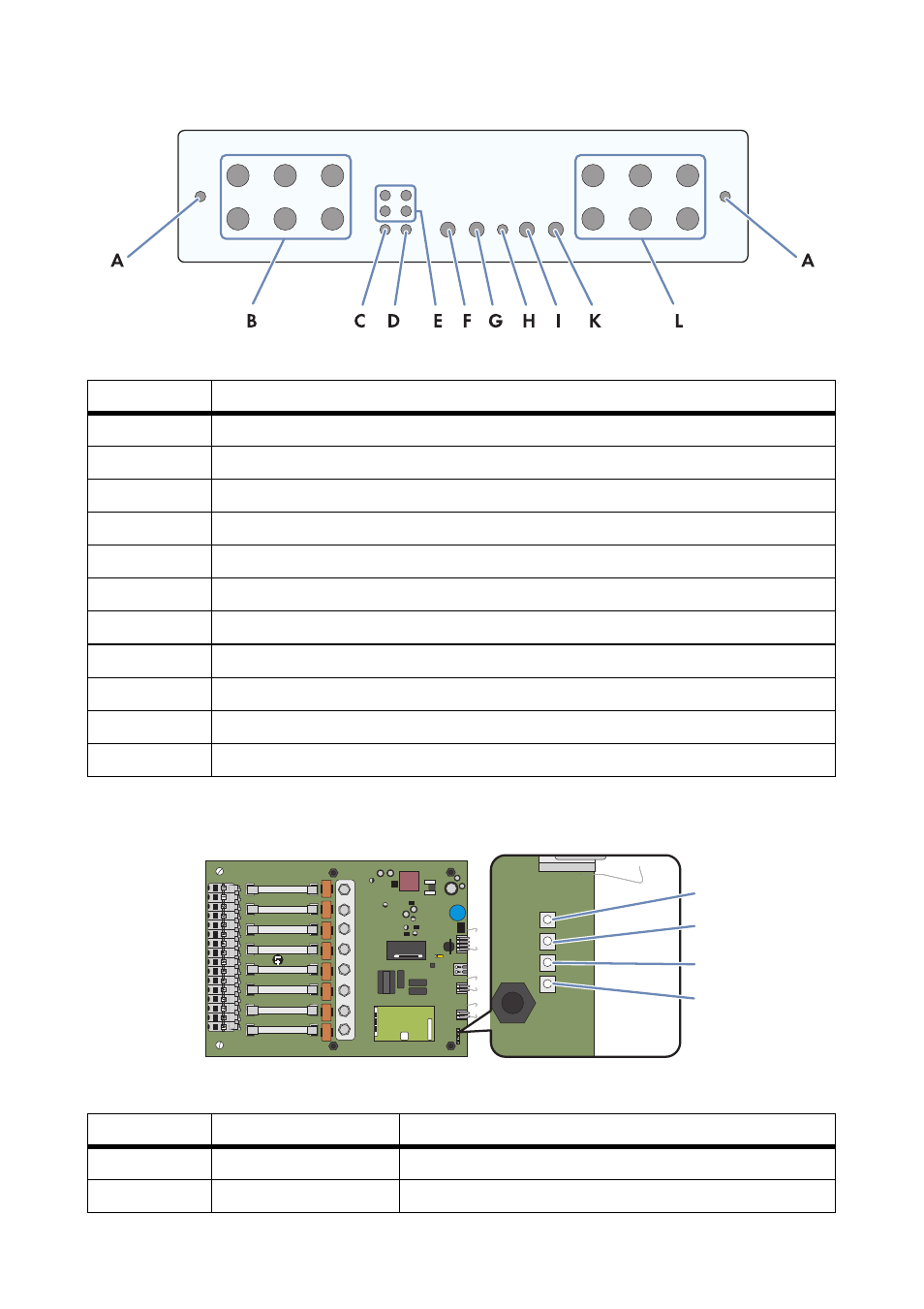

Figure 11: Face inférieure du Sunny String-Monitor (exemple)
Figure 12: LED d'affichage de l'état de fonctionnement
Position Désignation
A Tubulures d'évacuation de l'eau
B Passages de câble pour le raccordement des strings, pôle +
*
*
En option avec connecteur DC
C Passage de câble pour le raccordement du câble de données entrant
D Passage de câble pour le raccordement du câble de données sortant
E Passages de câbles pour le raccordement du déclenchement à distance
F Passage de câble pour le raccordement du câble principal DC, pôle +
**
**
En option
G Passage de câble pour le raccordement du câble principal DC, pôle +
H Passage de câble pour le raccordement du câble de mise à la terre
I Passage de câble pour le raccordement du câble principal DC, pôle −
K Passage de câble pour le raccordement du câble principal DC, pôle −
**
L Passage de câble pour le raccordement des strings, pôle −
*
Position LED Fonction
A LED 1, vert Entrée numérique, protection antivol en option
B LED 2, vert Parafoudre
B
A
C
D
