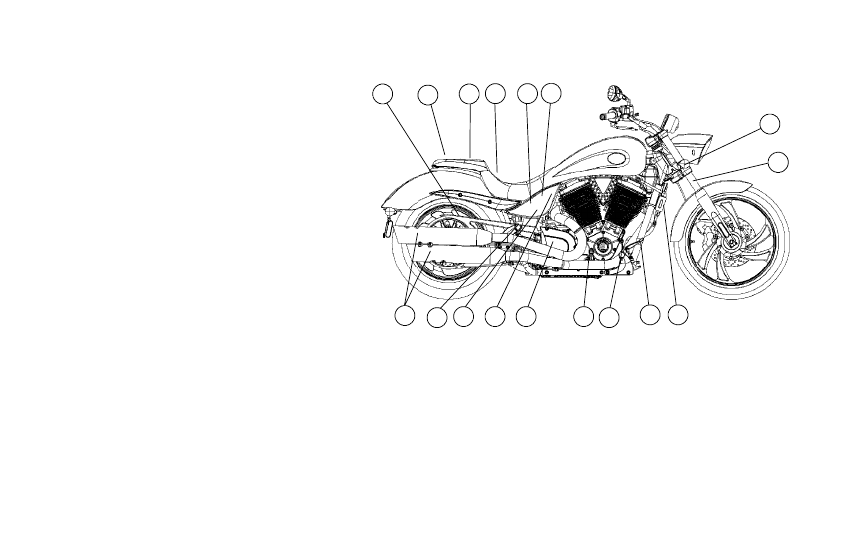

IDENTIFICATION DES COMPOSANTS
VUE DU CÔTÉ DROIT
1. Courroie d’entraînement
(sous le capot de protection)
2. Siège passager
3. Harnais de sécurité
4. Siège du conducteur
5. Capot latéral
6. Amortisseur arrière (accès par le capot latéral droit)
7. Clignotant avant
8. Fourche avant
9. Refroidisseur d’huile
10. Pédale de frein arrière
11. Repose-pieds du conducteur
12. Bouchon de remplissage d’huile du moteur/jauge
13. Pignon d’entraînement (sous le capot)
14. Réservoir de liquide de freins arrière
(sous le capot latéral)
15. Fusibles (sous le capot latéral)
16. Repose-pieds du passager
17. Silencieux d’échappement
