Introduction
2.2 Ecran et panneau de commande
2
72
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Panneau de commande
La TNC 640 est livrée avec un panneau de commande intégré.

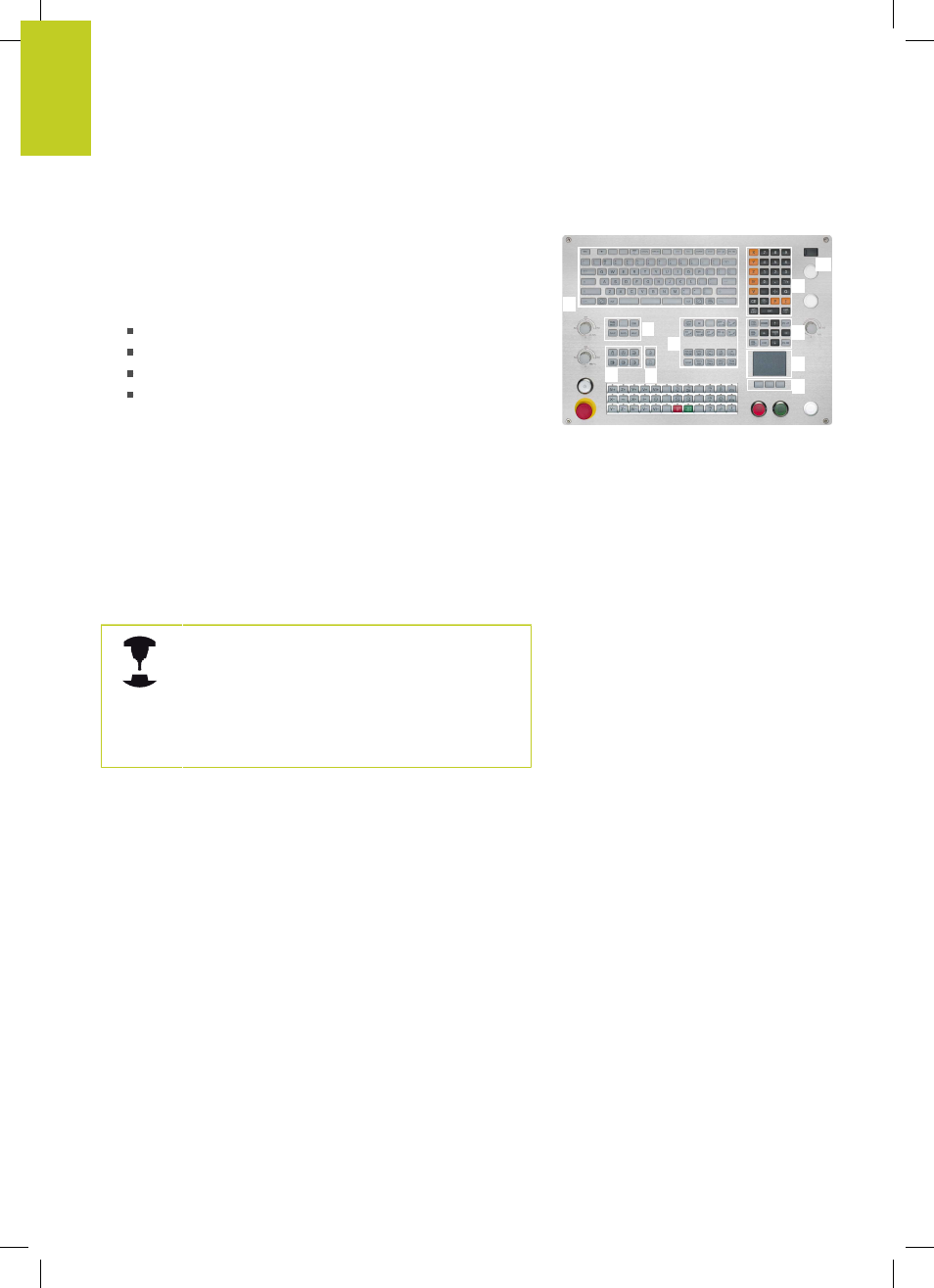

L'image en haut à droite montre les éléments du panneau de
commande :
1 Clavier alphabétique pour l'introduction de textes, noms de
fichiers et programmation DIN/ISO
2
Gestion de fichiers
Calculatrice
Fonction MOD
Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture dedialogues de programmation
6 Touches de navigation et instruction de saut
GOTO
7 Saisie de valeurs et sélection d'axe
8 Pavé tactile
9 Touche de fonction du pavé tactile
10 Connecteur USB
Les fonctions des différentes touches sont résumées au verso de
la première page.
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard
HEIDENHAIN. Consultez le manuel de votre
machine !
Les touches externes – touche MARCHE CN ou
ARRET CN, par exemple – sont décrites dans le
manuel de votre machine.
2
3 4
5
8
9
6
7
10
1
