Programmation : programmer les contours
6.3 Aborder et quitter le contour
6
210
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

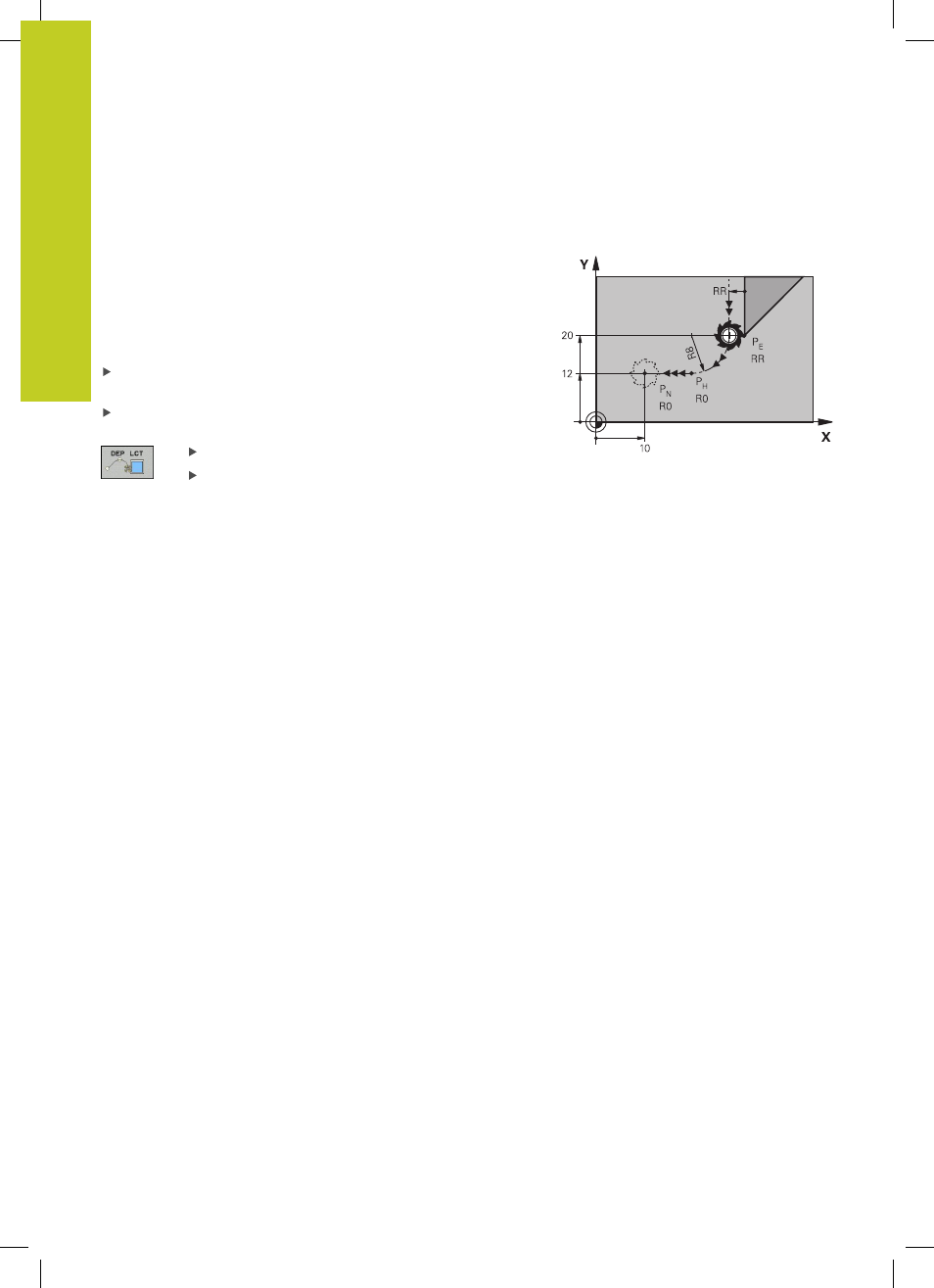

Sortie par une trajectoire circulaire avec raccordement
tangentiel au contour et segment de droite : DEP LCT
La TNC déplace l'outil sur une trajectoire circulaire allant du
dernier point du contour P
E
jusqu'à un point auxiliaire P
H
. De cette
position, il se déplace sur une droite jusqu'au point final P
N
. Le
dernier élément du contour et la droite P
H
– P
N
sont tangents à
la trajectoire circulaire. Ainsi, la trajectoire circulaire est définie
clairement par le rayon R.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
LCT :
Introduire les coordonnées du point final P
N
Rayon R de la trajectoire circulaire Introduire R en
positif
