Programmer la première pièce 1.3
1
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
53

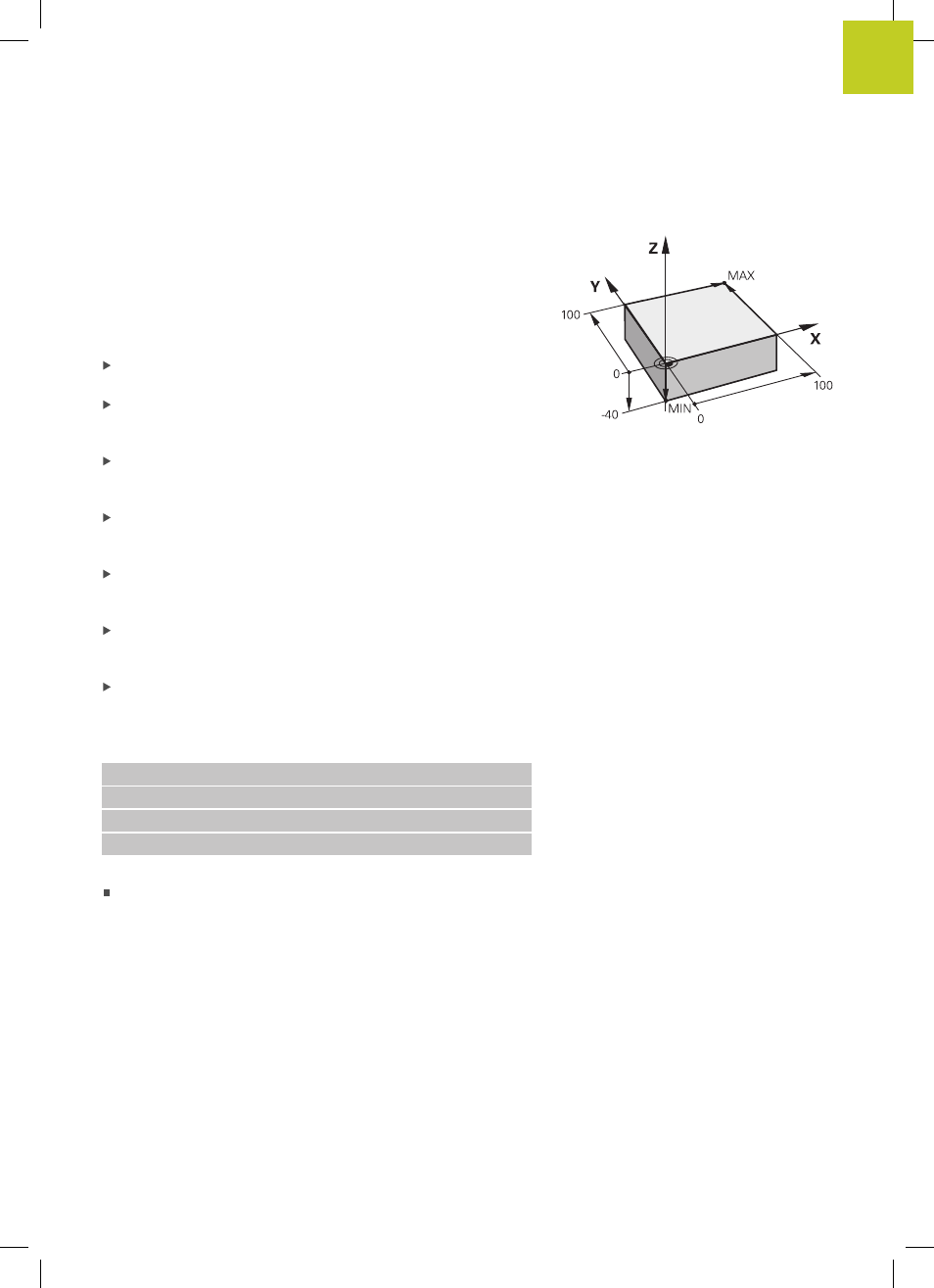

Définir une pièce brute
Une fois un nouveau programme ouvert, vous pouvez définir
une pièce brute. Par exemple, un parallélépipède se définit en
indiquant les points MIN et MAX qui se réfèrent au point d'origine
sélectionné.
Une fois que vous avez sélectionné la forme de la pièce brute,
la TNC déduit automatiquement la définition de la pièce brute et
interroge les données requises pour la pièce brute :
Axe de broche Z - Plan XY : introduire l'axe de travail de la
broche. G17 est défini par défaut, valider avec la touche
ENT
Définition du brut : minimum X : introduire la plus petite
coordonnée X du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Définition du brut : minimum Y : introduire la plus petite
coordonnée Y du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Définition du brut : minimum Z : introduire la plus petite
coordonnée Z du brut par rapport au point d'origine, p. ex. -40 ,
puis valider avec la touche
ENT
Définition du brut : maximum X : introduire la plus grande
coordonnée X du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche
ENT
Définition du brut : maximum Y : introduire la plus grande
coordonnée Y du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche
ENT
Définition du brut : maximum Z : introduire la plus grande
coordonnée Z du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche
ENT
Exemple de séquences CN
%NOUV G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NOUVEAU G71 *
Informations détaillées sur ce sujet
Définir la pièce brute: Page 98
