Définir des contours avec des fonctions mathématiques 9.3
9
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
273

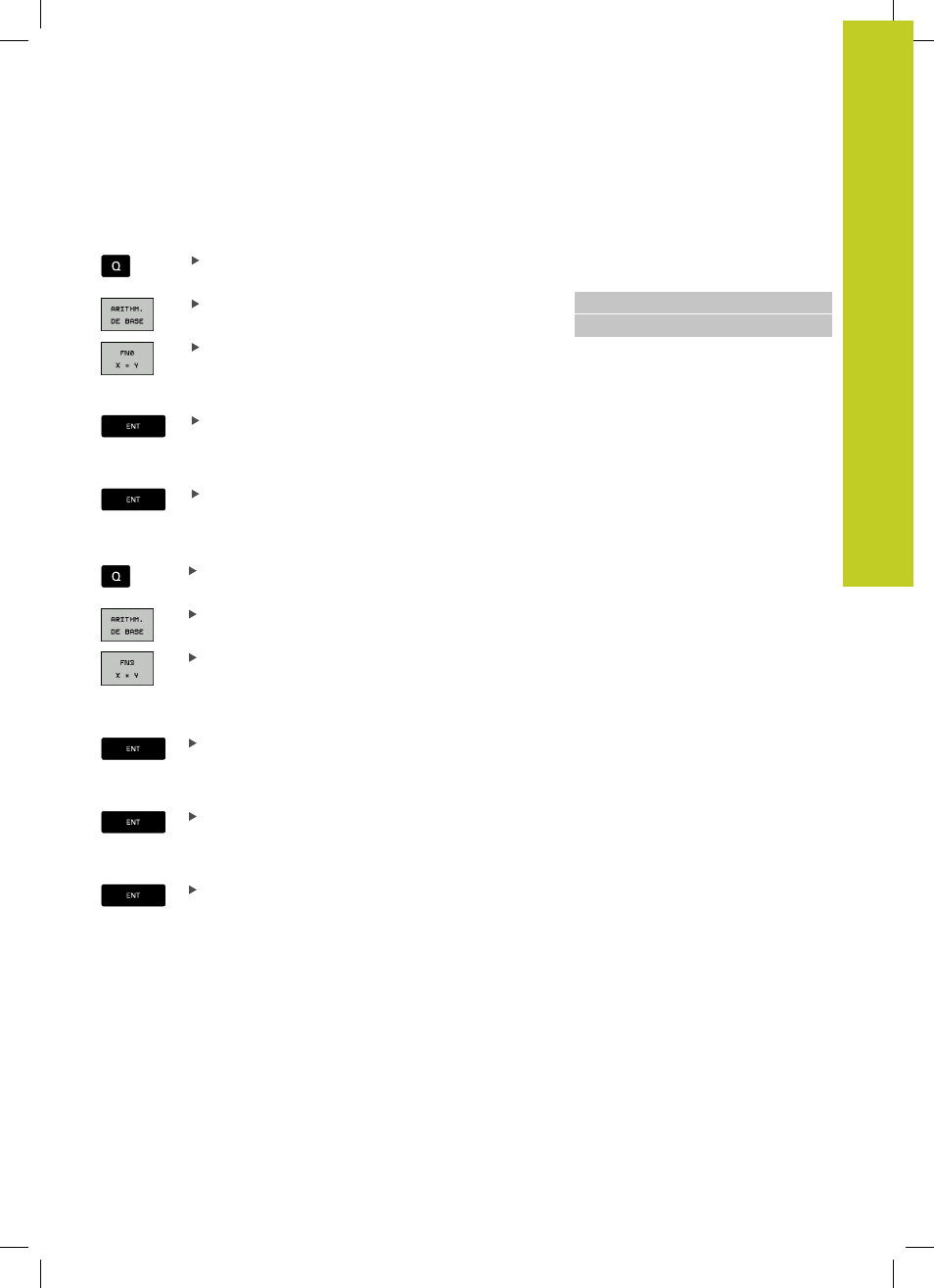

Programmation des calculs de base
Exemple 1
Sélectionner les fonctions de paramètres Q :
appuyer sur la touche ENT
Sélectionner les fonctions arithmétiques: Appuyer
sur la softkey ARITHM. DE BASE
Sélectionner la fonction de paramètres Q
AFFECTATION : appuyer sur la softkey D0 X=Y
NUMERO DE PARAMETRE POUR RESULTAT ?
Entrer
12 (numéro du paramètre Q) et valider avec
la touche
ENT.
1. VALEUR OU PARAMETRE ?
Entrer
10 : Affecter la valeur 10 au paramètre Q5 et
valider avec la touche
ENT.
Séquences de programme dans la
TNC
N17 D00 Q5 P01 +10 *
N17 D03 Q12 P01 +Q5 P02 +7 *
Exemple 2
Sélectionner les fonctions de paramètres Q :
Appuyer sur la touche Q
Sélectionner les fonctions arithmétiques de base :
Appuyer sur la softkey ARITHM. DE BASE
Sélectionner la fonction de paramètres Q
MULTIPLICATION : appuyer sur la softkey D3 X *
Y
NUMERO DE PARAMETRE POUR RESULTAT ?
Entrer 12 (numéro du paramètre Q) et valider avec
la touche ENT.
1. VALEUR OU PARAMETRE ?
Entrer Q5 comme première valeur et valider avec
la touche
ENT.
2. VALEUR OU PARAMETRE ?
Entrer
7 comme deuxième valeur et valider avec la
touche
ENT.
