Programmer un contour simple

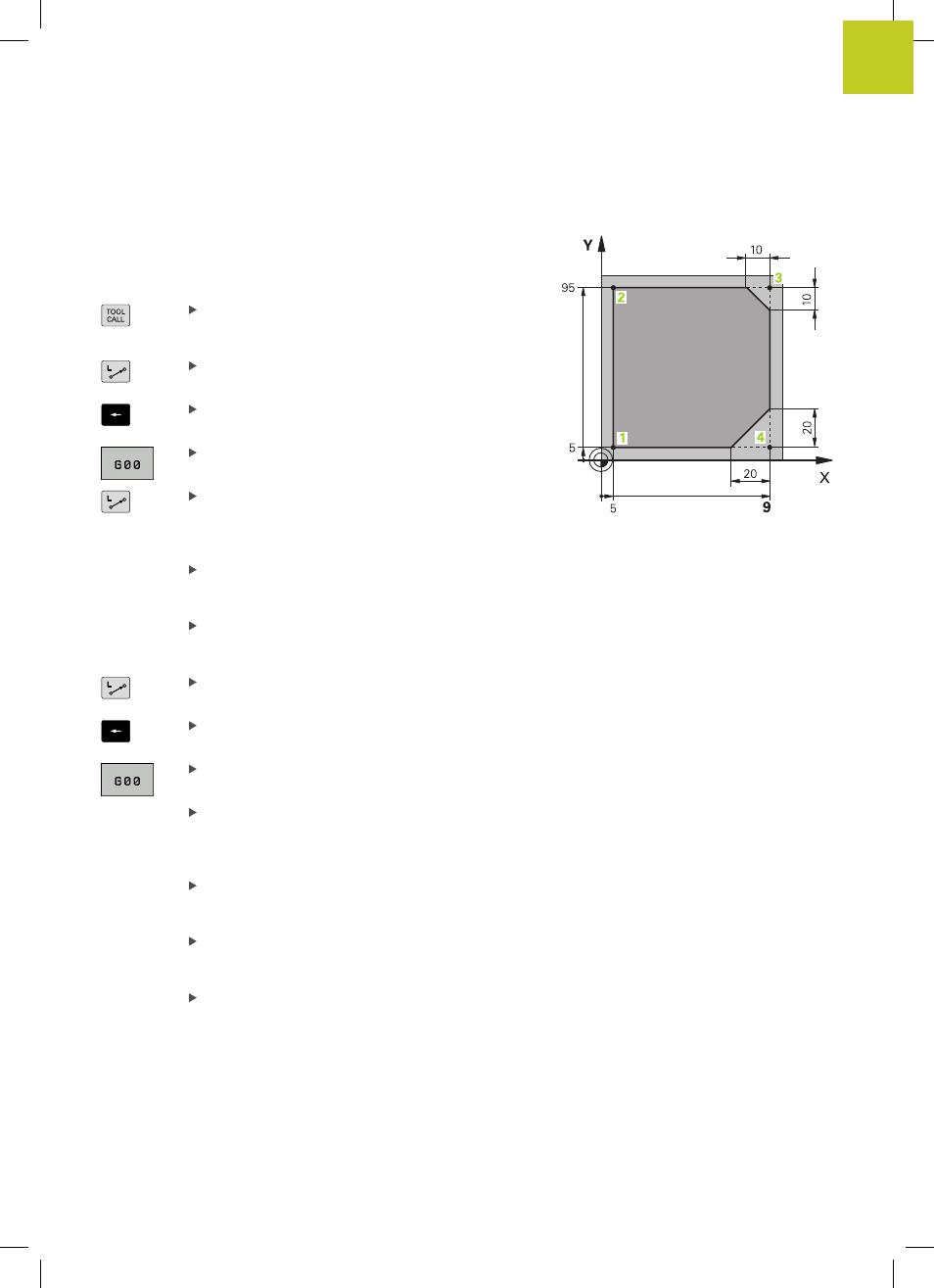

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler outil : Entrez les données d'outil. Validez
chaque fois votre saisie avec la touche
ent. Ne pas
oublier l'axe d'outil.
Appuyez sur la touche
L pour ouvrir une séquence
de programme pour un déplacement linéaire.
Passez dans la zone de saisie des fonctions G avec
la touche Flèche gauche.
Sélectionnez la softkey
G0 pour un déplacement
en avance rapide.
Dégager un outil : Appuyez sur la touche d'axe
orange
Z pour un dégagement dans l'axe d'outil
et indiquez la valeur de la position à approcher, par
exemple 250. Valider avec la touche
ENT.
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche : Ne pas activer la correction de
rayon
Valider
Fonction auxiliaire M? avec la touche
END : La TNC mémorise la séquence de
déplacement indiquée.
Appuyez sur la touche
L pour ouvrir une séquence
de programme pour un déplacement linéaire.
Passez dans la zone de saisie des fonctions G avec
la touche Flèche gauche.
Sélectionnez la softkey
G0 pour un déplacement
en avance rapide.
Prépositionner l'outil dans le plan d'usinage :
Appuyez sur la touche d'axe orange
X et indiquez
la valeur de la position à approcher, par exemple
-20.
Appuyez sur la touche d'axe orange Y et indiquez
la valeur de la position à approcher, par exemple
-20. Confirmer avec la touche ENT
Corr. de rayon : Valider RL/RR/aucune corr.?
avec la touche
ENT : N'activer aucune correction
de rayon
Valider Fonction auxiliaire M? avec la touche
END : La TNC mémorise la séquence de
déplacement indiquée.
