HEIDENHAIN TNC 640 (34059x-04) ISO programming - Manuel (Page 209)

Aborder et quitter le contour 6.3
6
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
209

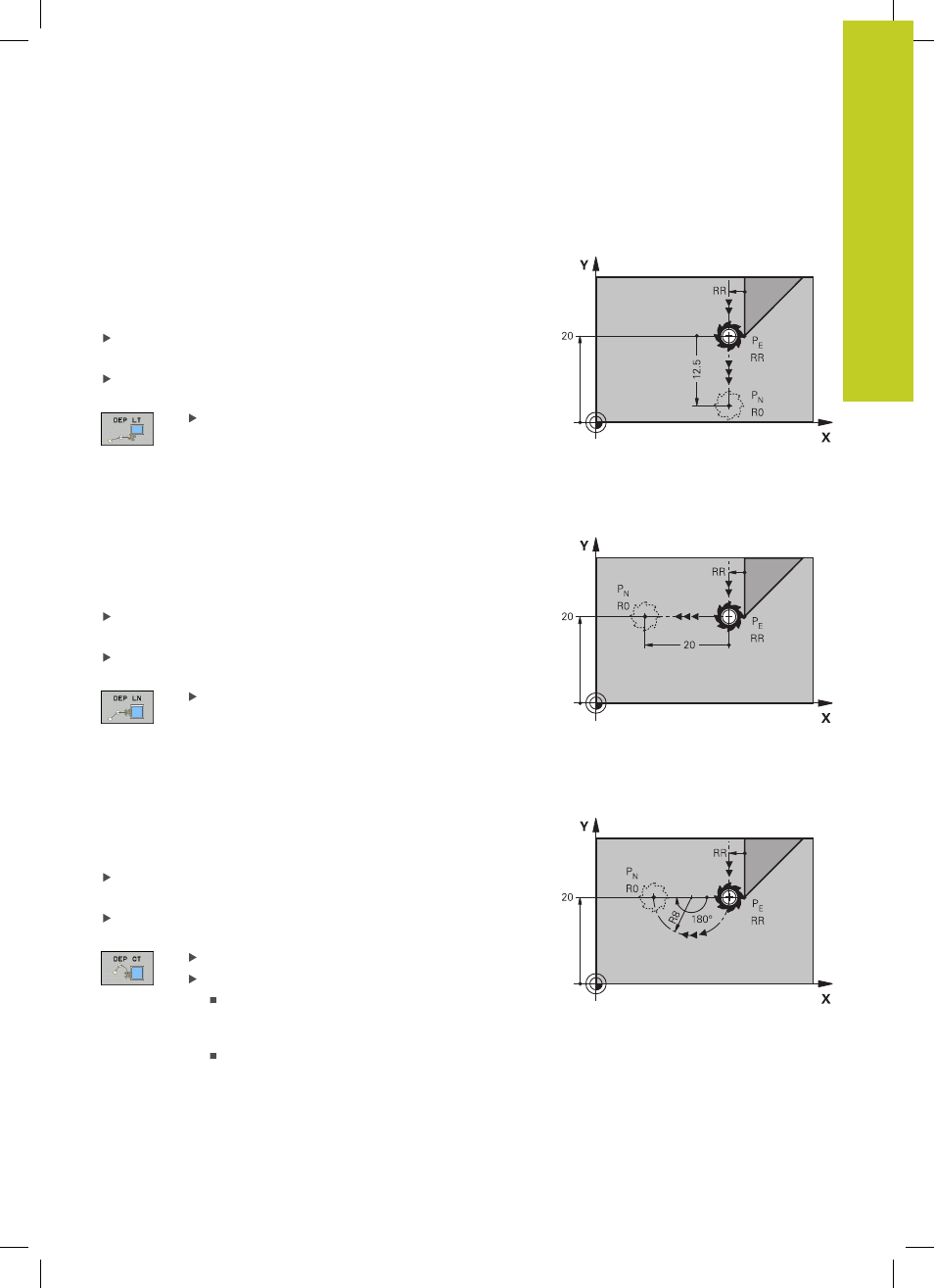

Sortie du contour par une droite avec raccordement
tangentiel :
DEP LT
La TNC déplace l'outil sur une droite allant du dernier point
du contour P
E
jusqu'au point final P
N
. La droite est dans le
prolongement du dernier élément du contour. P
N
est situé à
distance
LEN de P
E
.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
LT:
LEN: Introduire la distance entre le point final P
N
et le dernier élément du contour P
E
.
Sortie du contour par une droite perpendiculaire au
dernier point du contour :
DEP LN
La TNC déplace l'outil sur une droite allant du dernier point du
contour P
E
jusqu'au point final P
N
. La droite est perpendiculaire au
dernier point du contour P
E
. Les points P
N
et P
E
sont distants de la
valeur
LEN + rayon d'outil.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
LN:
LEN: Introduire l'écart du point final P
N
, attention :
Introduire
LEN avec son signe positif!
Sortie du contour par une trajectoire circulaire avec
raccordement tangentiel :
DEP CT
La TNC déplace l'outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu'au point final P
N
. La trajectoire circulaire
se raccorde tangentiellement au dernier élément du contour.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
CT:
Angle au centre
CCA de la trajectoire circulaire
Rayon R de la trajectoire circulaire
L'outil doit quitter la pièce du côté de la
correction de rayon : Entrer R toujours en
positif.
L'outil doit quitter la pièce du côté opposé
au côté de la correction de rayon : Entrer R
toujours en négatif.
