Fonctions auxiliaires pour le comportement de contournage 10.4
10
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
337
10.4 Fonctions auxiliaires pour le
comportement de contournage

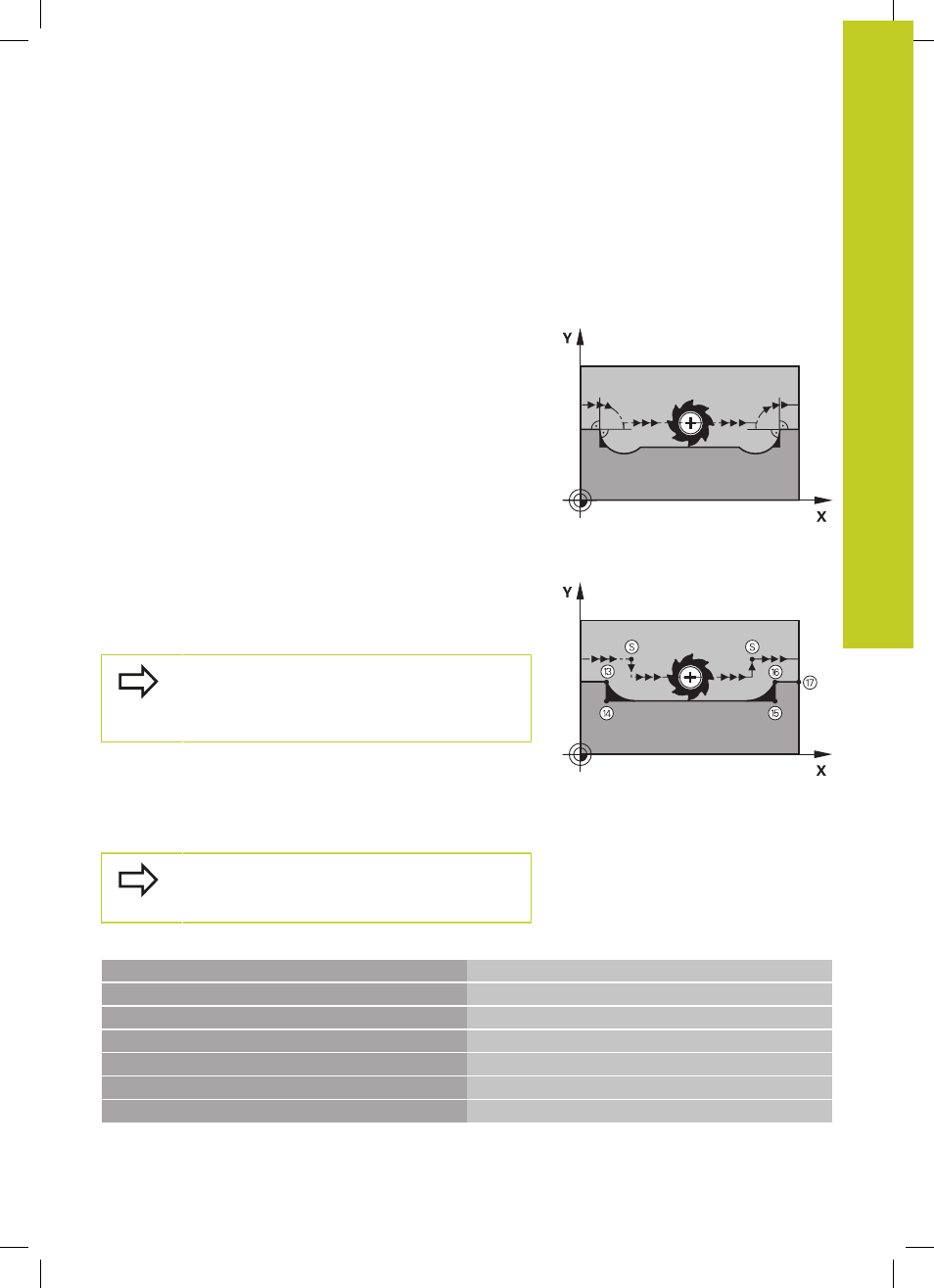

Usinage de petits segments de contour : M97
Comportement standard
Dans un angle externe, la TNC insère un cercle de transition.
En présence de très petits éléments, l'outil risquerait alors
d'endommager le contour
Dans ce cas là, la TNC interrompt l'exécution du programme et
délivre le message d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection des éléments du contour –
comme dans les angles internes – et déplace l'outil à ce point.
Programmez M97 dans la séquence de déplacement au sommet
de l'angle.
Au lieu de
M97, nous vous recommandons d'utiliser
la fonction
M120 LA, bien plus performante voir
"Précalculer le contour avec correction de rayon
(LOOK AHEAD) : M120 ", Page 342!
Effet
M97 n’est active que dans la séquence où elle a été programmée.
L'angle du contour sera usiné de manière incomplète
avec M97. Vous devez éventuellement effectuer un
autre usinage à l'aide d'un outil plus petit.
Exemple de séquences CN
N50 G99 G01 ... R+20 * Grand rayon d’outil
...
N130 X ... Y ... F ... M97 *
Accoster le point 13 du contour
N140 G91 Y-0,5 ... F ... *
Usiner les petits éléments de contour 13 et 14
N150 X+100 ... * Accoster le point 15 du contour
N160 Y+0,5 ... F ... M97 * Usiner les petits éléments de contour 15 et 16
N170 G90 X ... Y ... * Accoster le point 17 du contour
