Exemples de programmation 8.6
8
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
265

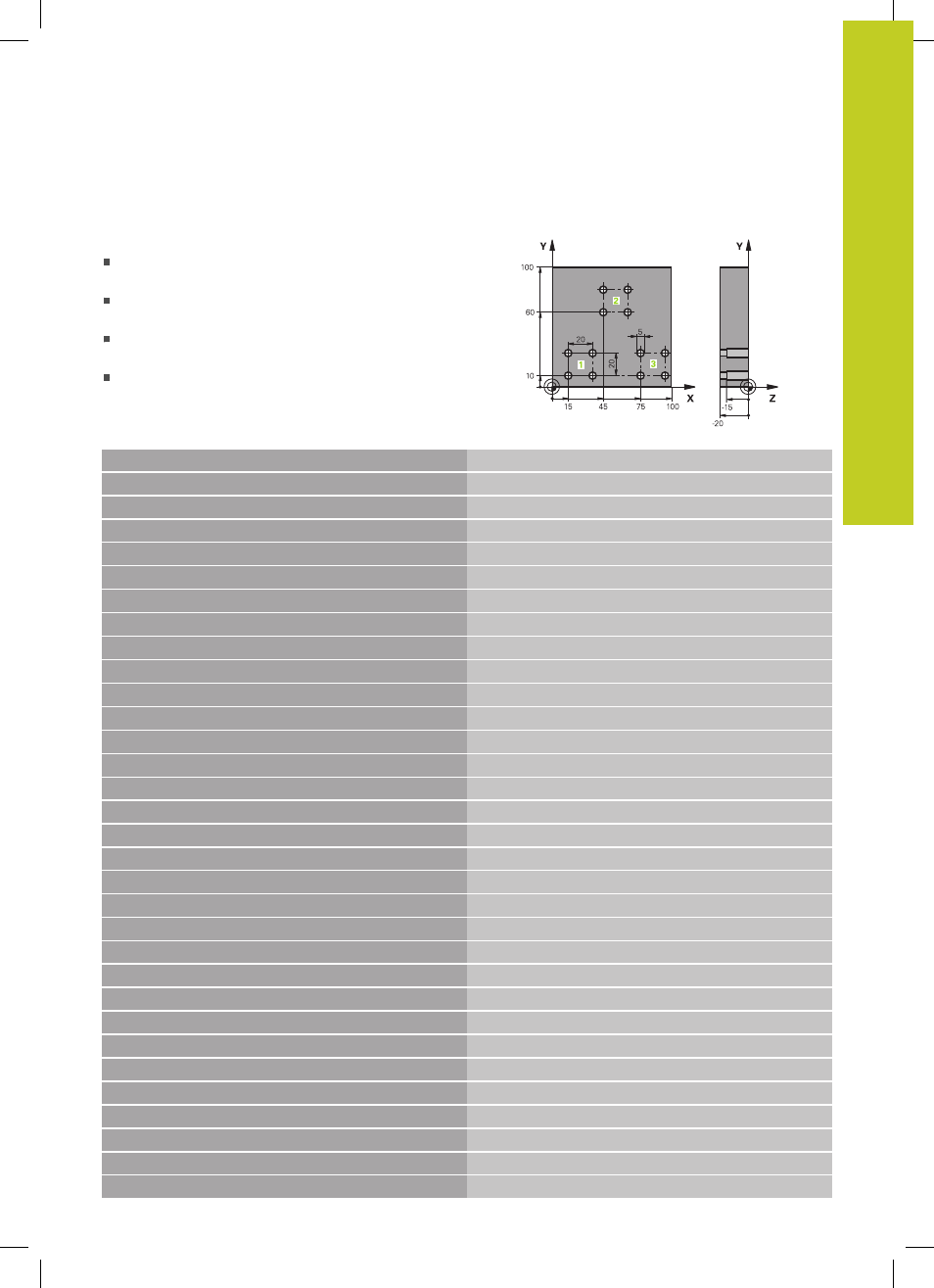

Exemple : groupe trous avec plusieurs outils
Déroulement du programme :
Programmer les cycles d’usinage dans le programme
principal
Appeler l'ensemble du motif de perçage (sous-
programme 1) dans le programme principal
Approcher le groupe de perçage (sous-programme 2)
dans le sous-programme 1
Ne programmer le groupe de trous qu'une seule fois
dans le sous-programme 2
%SP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Appel d’outil, foret à centrer
N40 G00 G40 G90 Z+250 * Dégager l'outil
N50 G200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-3 ;PROFONDEUR
Q206=250 ;F PLONGÉE PROF.
Q202=3 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;2. DISTANCE D'APPROCHE
Q211=0,2 ;TEMPO AU FOND
N60 L1,0 * Appeler sous-programme 1 de la figure de trous complète
N70 G00 Z+250 M6 * Changement d'outil
N80 T2 G17 S4000 *
Appel d’outil pour le foret
N90 D0 Q201 P01 -25 *
Nouvelle profondeur de perçage
N100 D0 Q202 P01 +5 * Nouvelle passe de perçage
N110 L1,0 * Appeler sous-programme 1 de la figure de trous complète
N120 G00 Z+250 M6 * Changement d'outil
N130 T3 G17 S500 * Appel d’outil, alésoir
N140 G201 ALÈS. ALÉSOIR
Définition du cycle d’alésage à l'alésoir
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE
Q211=0.5 ;TEMPO AU FOND
Q208=400 ;AVANCE RETRAIT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;2. DISTANCE D'APPROCHE
N150 L1,0 *
Appeler sous-programme 1 de la figure de trous complète
N160 G00 Z+250 M2 * Fin du programme principal
