HEIDENHAIN TNC 640 (34059x-04) ISO programming Manuel d'utilisation
Page 403
La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12.2
12
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
403

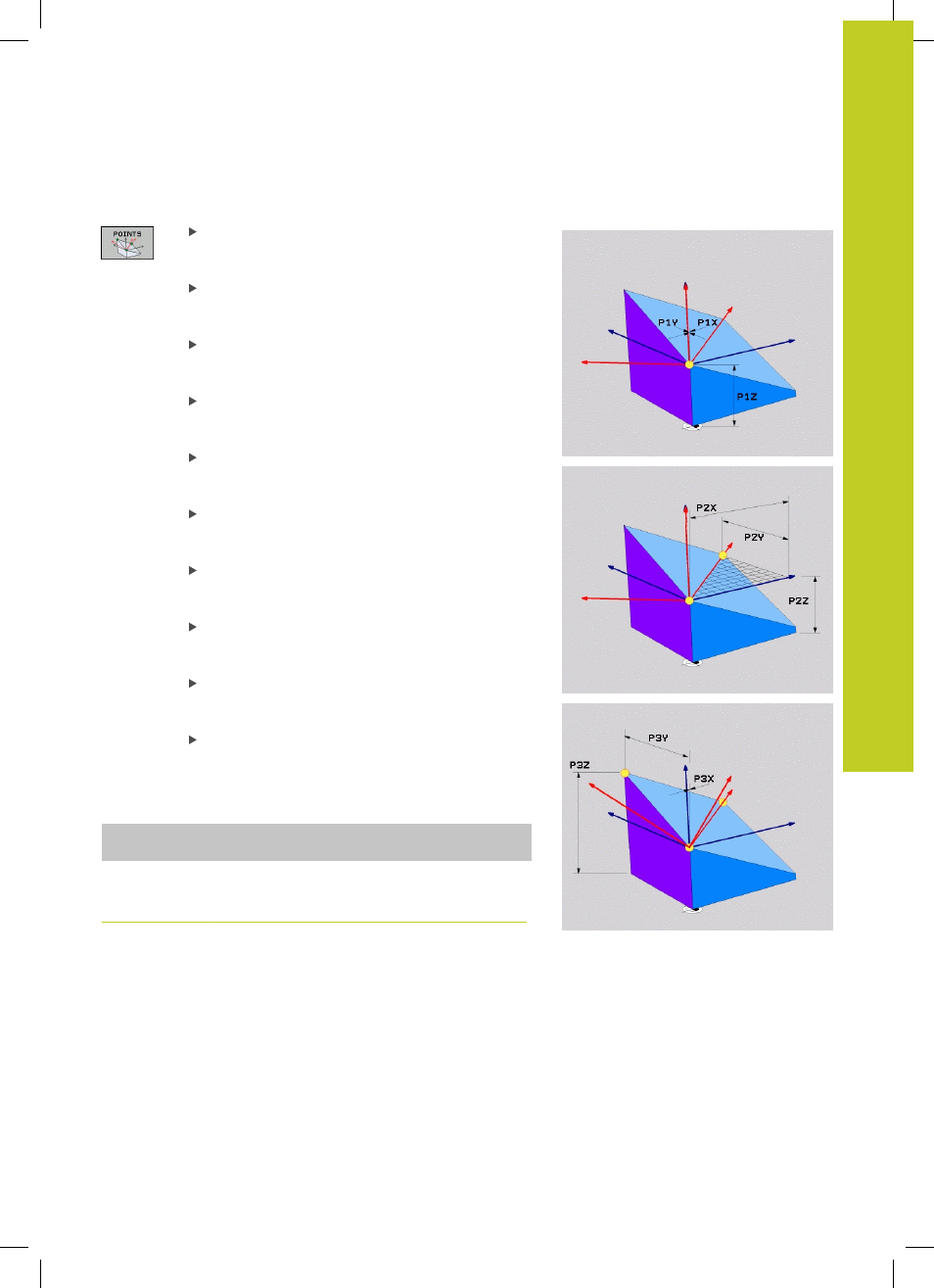

Paramètres à introduire
Coordonnée X 1er point du plan? : Coordonnée
X
P1X du 1er point du plan (voir Figure en haut à
droite)
Coordonnée Y du 1er point du plan? :
Coordonnée Y
P1Y du 1er point du plan (voir
Figure en haut à droite)
Coordonnée Z du 1er point du plan? :
Coordonnée Z
P1Z du 1er point du plan (voir
Figure en haut à droite)
Coordonnées X du 2ème point du plan? :
Coordonnée X
P2X du 2ème point du plan (voir
Figure au centre, à droite)
Coordonnée Y du 2ème point du plan? :
Coordonnée Y
P2Y du 2ème point du plan (voir
Figure au centre, à droite)
Coordonnée Z du 2ème point du plan? :
Coordonnée Z
P2Z du 2ème point du plan (voir
Figure au centre, à droite)
Coordonnée X du 3ème point du plan? :
Coordonnée X
P3X du 3ème point du plan (voir
Figure en bas, à droite)
Coordonnée Y du 3ème point du plan? :
Coordonnée Y
P3Y du 3ème point du plan (voir
Figure en bas, à droite)
Coordonnée Z du 3ème point du plan? :
Coordonnée Z
P3Z du 3ème point du plan (voir
Figure en bas, à droite)
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement
de la fonction PLANE", Page 407
Séquence CN
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Abréviations utilisées
Abréviation
Signification
POINTS
de l'anglais
points
= points
