Définition du point d'origine avec palpeur 3D 15.9
15
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
507

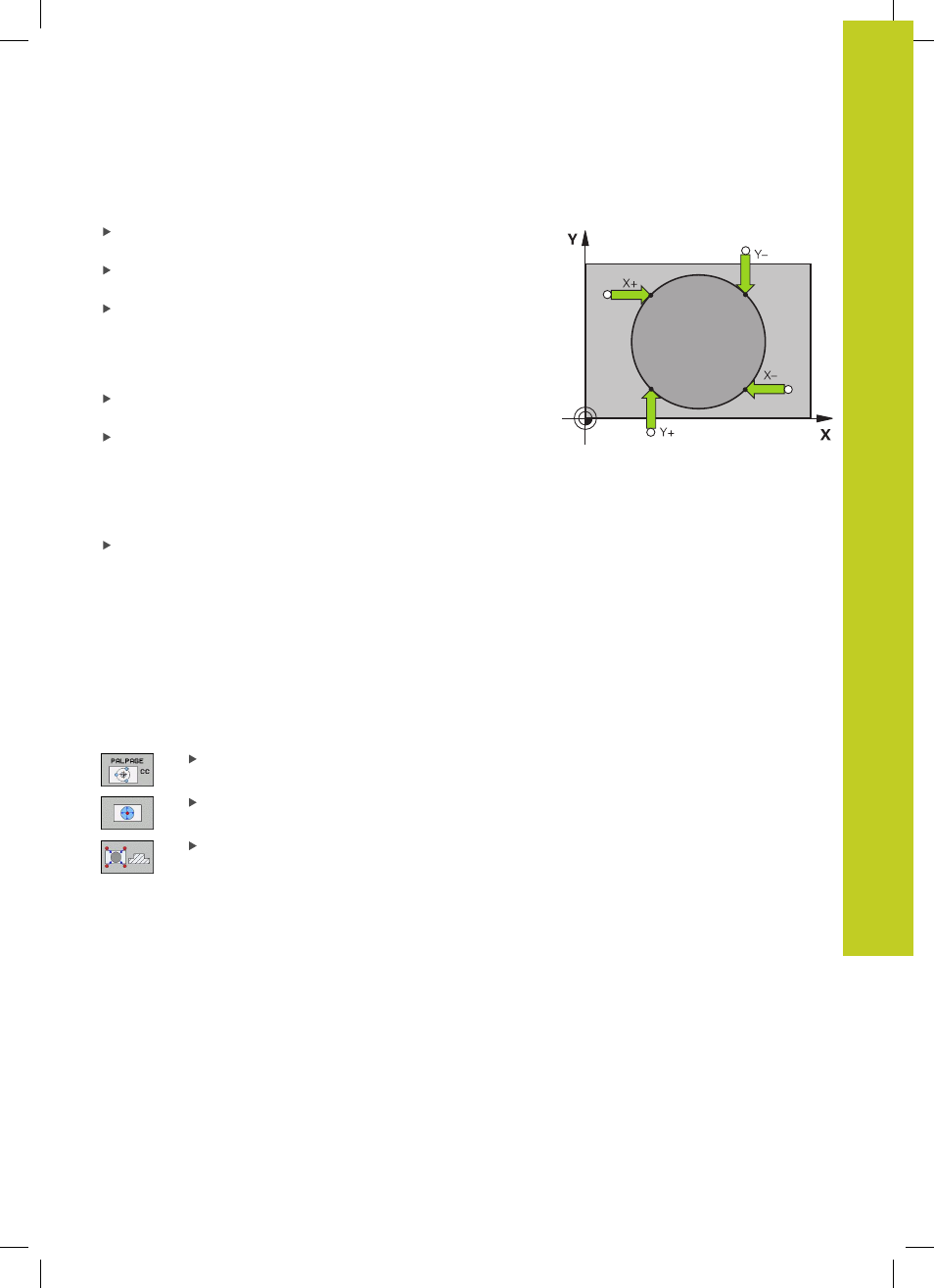

Cercle extérieur :
Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle.
Sélectionner le sens de palpage : Sélectionner la softkey
correspondante
Palper : Appuyer sur la touche START externe. Si vous n'utilisez
pas de routine de palpage automatique, vous devez répéter
cette opération. Vous pouvez faire calculer le centre après la
troisième opération de palpage (quatre points de palpage sont
conseillés).
Terminer l'opération de palpage, passer au menu Exploitation :
appuyer sur la softkey EXPLOITER
Point d'origine : Entrer les coordonnées du point d'origine et
valider avec la softkey
initial. point d'origine ou inscrire les
valeurs dans un tableau (voir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de points zéro",
Page 494, ou voir "Inscrire les valeurs de mesure des cycles
palpeurs dans le tableau Preset", Page 495)
Quitter la fonction de palpage : appuyer sur la softkey FIN
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
Définir un point d'origine à partir de plusieurs trous/tenons
circulaires
Dans la deuxième barre de softkeys se trouve une softkey avec
laquelle vous pouvez initialiser le point d'origine au moyen de
plusieurs trous. Vous pouvez initialiser comme point d'origine le
point d'intersection de deux ou plusieurs éléments à palper.
Fonction de palpage pour le point d'intersection de trous/tenons
circulaires :
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE CC
Le trou doit être palpé automatiquement :
à définir par softkey
Le tenon circulaire doit être palpé
automatiquement :
à définir par softkey
Prépositionner le palpeur environ au centre du trou ou à proximité
du premier point de palpage du tenon circulaire. Après avoir appuyé
sur la touche Marche CN, la TNC palpe automatiquement les points
du cercle.
Puis, la TNC déplace le palpeur jusqu'au trou suivant et répète la
même procédure de palpage. Pour déterminer le point d'origine,
répétez cette opération jusqu'à ce que tous les trous soient palpés.
