Programmation : Usinage multiaxes
12.2 La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12
396
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Paramètres d'introduction

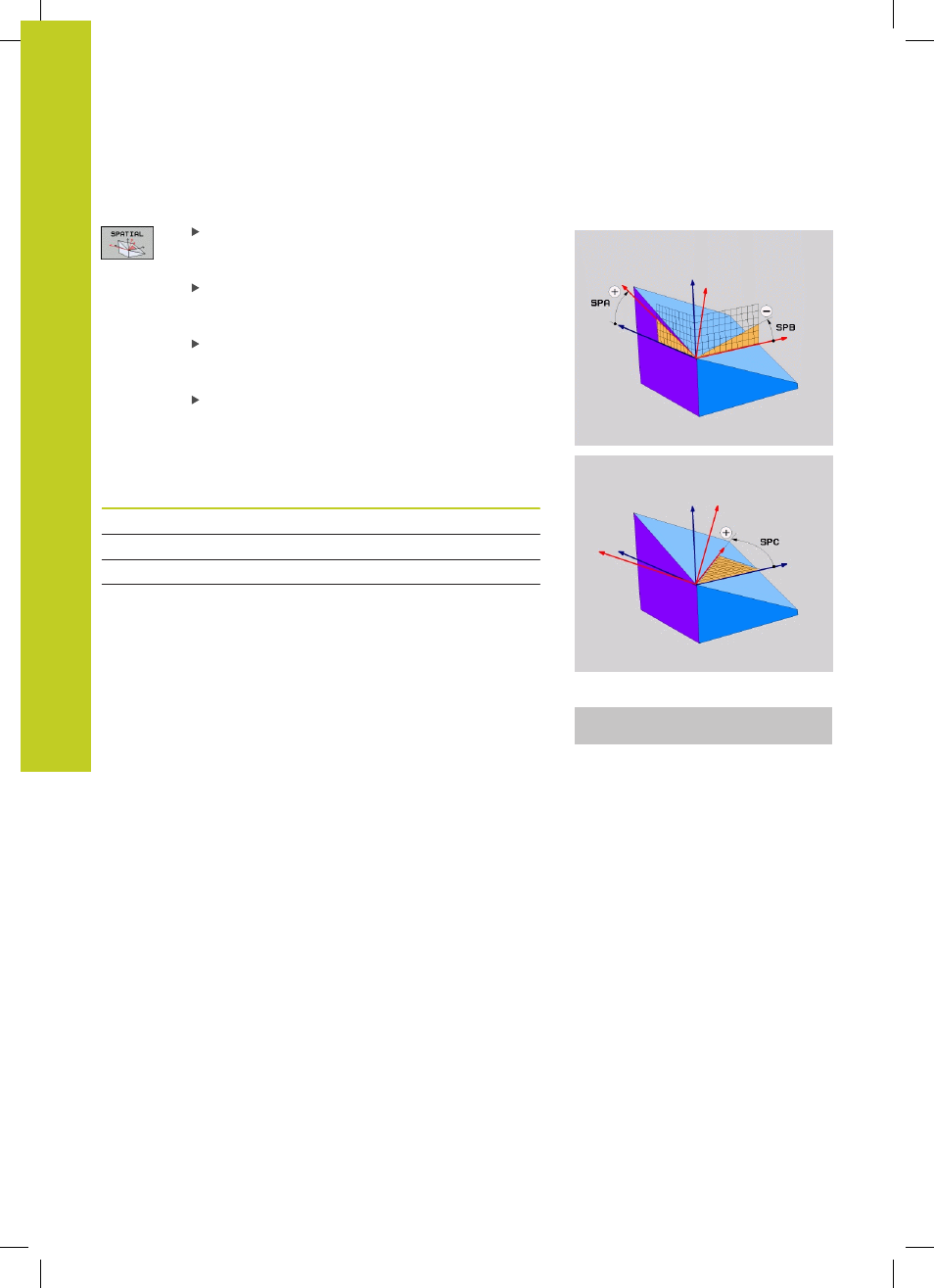

Angle dans l'espace A?: Angle de rotation SPA
autour de l'axe machine X (cf. figure en haut et à
droite). Plage de saisie de -359.9999° à +359.9999°
Angle dans l'espace B ? : Angle de rotation SPB
autour de l'axe machine Y (cf. figure en haut et à
droite). Plage de saisie de -359.9999° à +359.9999°
Angle dans l'espace C?: Angle de rotation SPC
autour de l'axe machine Z (cf. figure de droite, au
centre). Plage de saisie de -359.9999° à +359.9999°
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement de
la fonction PLANE", Page 407
Abréviations utilisées
Abréviation Signification
SPATIAL En angl. spatial = dans l'espace
SPA
sp atial A : Rotation autour de l'axe X
SPB
sp atial B : Rotation autour de l'axe Y
SPC sp atial C : Rotation autour de l'axe Z
Séquence CN
5 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....
