Chapitre 3 - Viseurs
Viseur 14 cm
71
THOMSON TTV 1657D
Manuel utilisateur
B1657D902C
Septembre 2000

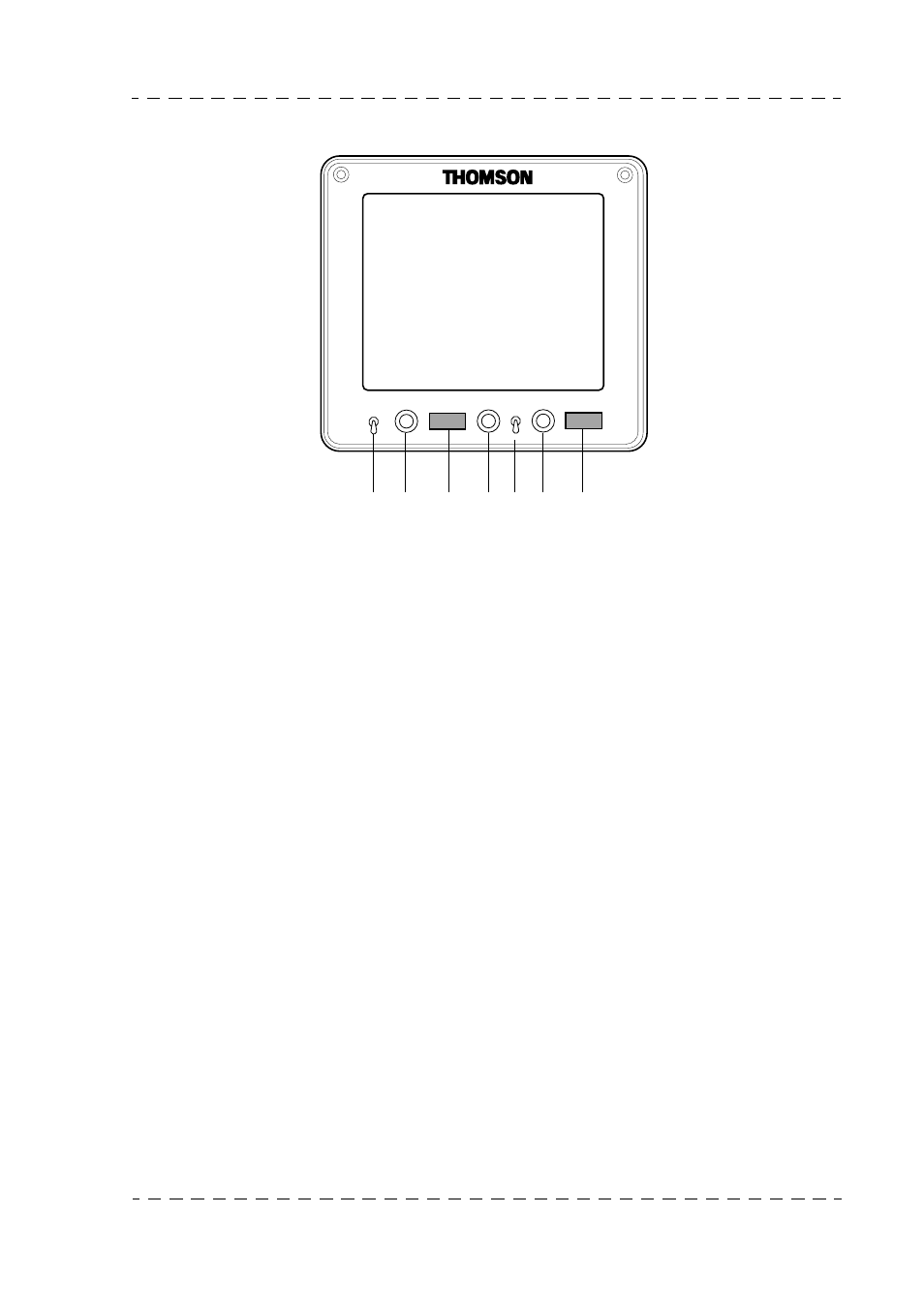

3.2.4 - Description des commandes
1 - Commutateur "ZEBRA MARK"
Cet inverseur à trois positions (à retour automatique en position centrale) permet de mettre
en service :
1. A la première pression vers "ZEBRA" les "zébras", à la deuxième pression le "Level
Vidéo Indicator", et à la troisième pression l'affichage s'éteint.
Les "zébras" sont des hachures superposées aux parties d’image dont la luminance
est égale à xx %* ou 100 % du niveau du blanc.
En configuration ENG, la sélection xx %* ou 100 % s'effectue en appuyant sur les
touches "+ "ou " -" en face avant de la caméra si le zébra est la dernière fonction ayant
été mise en service.
En configuration EFP, la sélection xx %* ou 100 % est la dernière utilisé en ENG.
La position xx % affiche la valeur du zébra réglable en maintenance.
Le "Level Vidéo Indicator" est une indication représentant la valeur de la luminance
ligne à ligne.
2. A la première pression vers "MARK" s'affiche les marqueurs 1, à la deuxième
pression s'affiche les marqueurs 2, et à la troisième pression l'affichage s'éteint. Le
contenu des marqueurs est programmable dans les menus d'exploitation. L'accès à
ces menus est obtenu en actionnant les touches "F+ F-" sur le côté gauche de la
caméra.
Pour l'exploitation en ENG se référer au chapitre 2, paragraphe 2.2.5 - "Exploitation
en mode "BASIC"" ou paragraphe 2.2.6 - "Exploitation en mode "CUSTOM"").
Pour l'exploitation en EFP se référer au chapitre 2, paragraphe 2.2.7 - "Fonctions
d'exploitation cadreur avec un OCP" .
PEAK
ZEBRA
MARK
ON AIR 1 CONT ON AIR BRIGHT ON AIR 2
OFF
1 2 3 4 5 6 7
