Chapitre 2 - Caméra 23
Description
THOMSON TTV 1657D
Manuel utilisateur
B1657D902C
Septembre 2000
5 - Embase "VIDEO OUTPUT"
La vidéo disponible sur cette embase peut être: R, G, B, (R-G), (B-G) ou ENC (Niveau
1 Vcc/75
Ω).
Se reporter à l'exploitation.
6 - Embase "GEN-LOCK"
Entrée du signal vidéo GEN-LOCK pour asservir le générateur de synchronisation (H, V,
SP) de la caméra par une source vidéo codée extérieure.
7 - Embase "REMOTE IN"
Raccordement d'un pupitre OCP 40/42.
Pour l’exploitation de la caméra à partir d'un pupitre, se reporter à la notice du pupitre.
8 - Poussoir
Déverrouillage de l’épaulière coulissante.
9 - Voyants de signalisation
La caméra connectée sur un magnétoscope, ces voyants indiquent que l'enregistrement est
en cours.
La caméra connectée sur un CCU (contrôle de voie), ces voyants indiquent que la caméra
est à l'antenne (ON AIR) ou un appel de l'opérateur du pupitre (CALL).

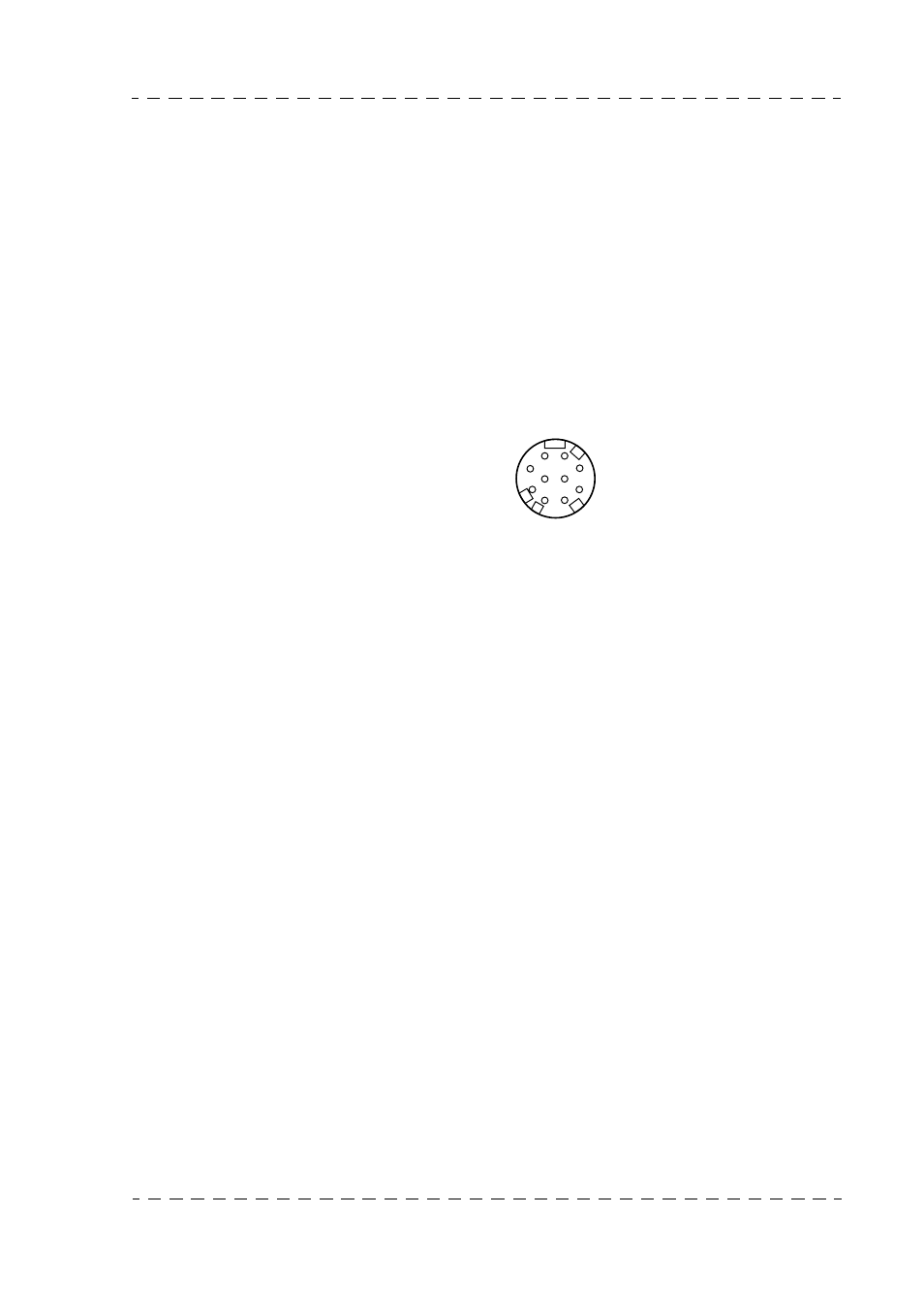

10
5
6
4
3
2
1
9
8
7
1 : +12v BATT.
2 : RB+.
3 : RA-.
4 : EXT OCP RDY.
5 : -BATT.
6 : AB+.
7 : AA-.
8 : Not Connected
9 : +12V BATT.
10 : -BATT.
Embase
HR-10-10R-10S
Prise correspondante
HR-10-10P-10P
