22 Chapitre 2 - Caméra
Description
B1657D902C
Septembre 2000
THOMSON TTV 1657D
Manuel utilisateur

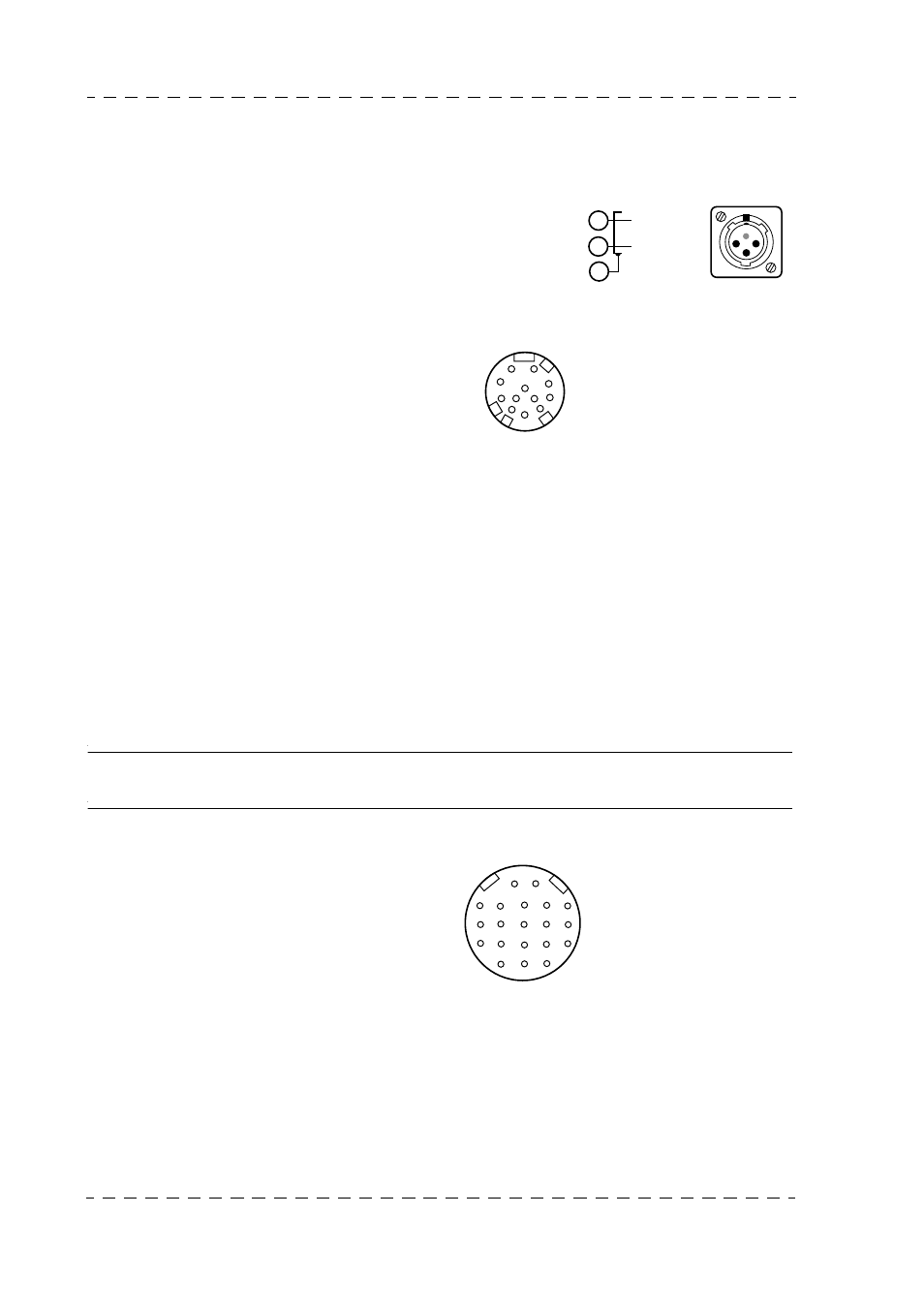

1 - Fixation d’accessoires (micro, lampe, ...)
2 - Embase "MIC"
Entrée d’un microphone (- 60 dB).
Une tension d'alimentation fantôme de 12 Vdc est déli-
vrée sur cette prise.
3 - Embase "LENS"
Raccordement de l'objectif.
4 - Embase "VIEWFINDER"
Raccordement du viseur.
La vidéo disponible sur cette embase peut être: Y, R, G, B, (R-G), (B-G) ou la vidéo
externe (Niveau 1 Vcc/75
Ω).
NOTA :Les vidéos R, G, B ne sont pas disponibles si la mire de barres est sélectionnée et
sont remplacées par la vidéo Y. Se reporter à l'exploitation.
3
2
1
XL RNCF 30-V
1
2
3
10
12 11
5
6 4
3
2
1
9
8
7
1 : Lens vidéo ext SW
2 : Lens start/stop.
3 : -BATT.
4 : 5v Auto Lens.
5 : Iris Ctrl.
6 : +BATT.
7 : Iris position.
8 : Iris Remote/Local.
9 : Extender On/Off.
10 : Zoom position .
11 : Focus position .
12 : On Air lens.
Embase
HR-10-10R-12S
Réf : 91.553.055
Prise correspondante
HR-10-10P-12P
Réf : 91.582.124
12
17
20 19 18
13
8
14 15 16
11 10 9
7
2 1
3 6 5 4
Embase femelle
DJ-211N-605 SPE.
Réf. 96.103.316
Prise correspondante
EJ-212J-610.
Réf. 96.103.314
1 : Vidéo OUT
2 : Vidéo GND
3 : +9,1v
4 : GND
5 : Ind +12v BATT
6 : Shield GND
7 : Audio cont VTR
8 : Not connected
9 : MISO
10 : MOSI
11 : SCK
12 : Tally Rec
13 : SS0
14 : SS1
15 : Not connected
16 : Not connected
17 : Vidéo 2 OUT
18 : Vidéo 2 GND
19 : Vidéo 3 OUT
20 : Vidéo 3 GND
