70 Chapitre 3 - Viseurs
Viseur 14 cm
B1657D902C
Septembre 2000
THOMSON TTV 1657D
Manuel utilisateur

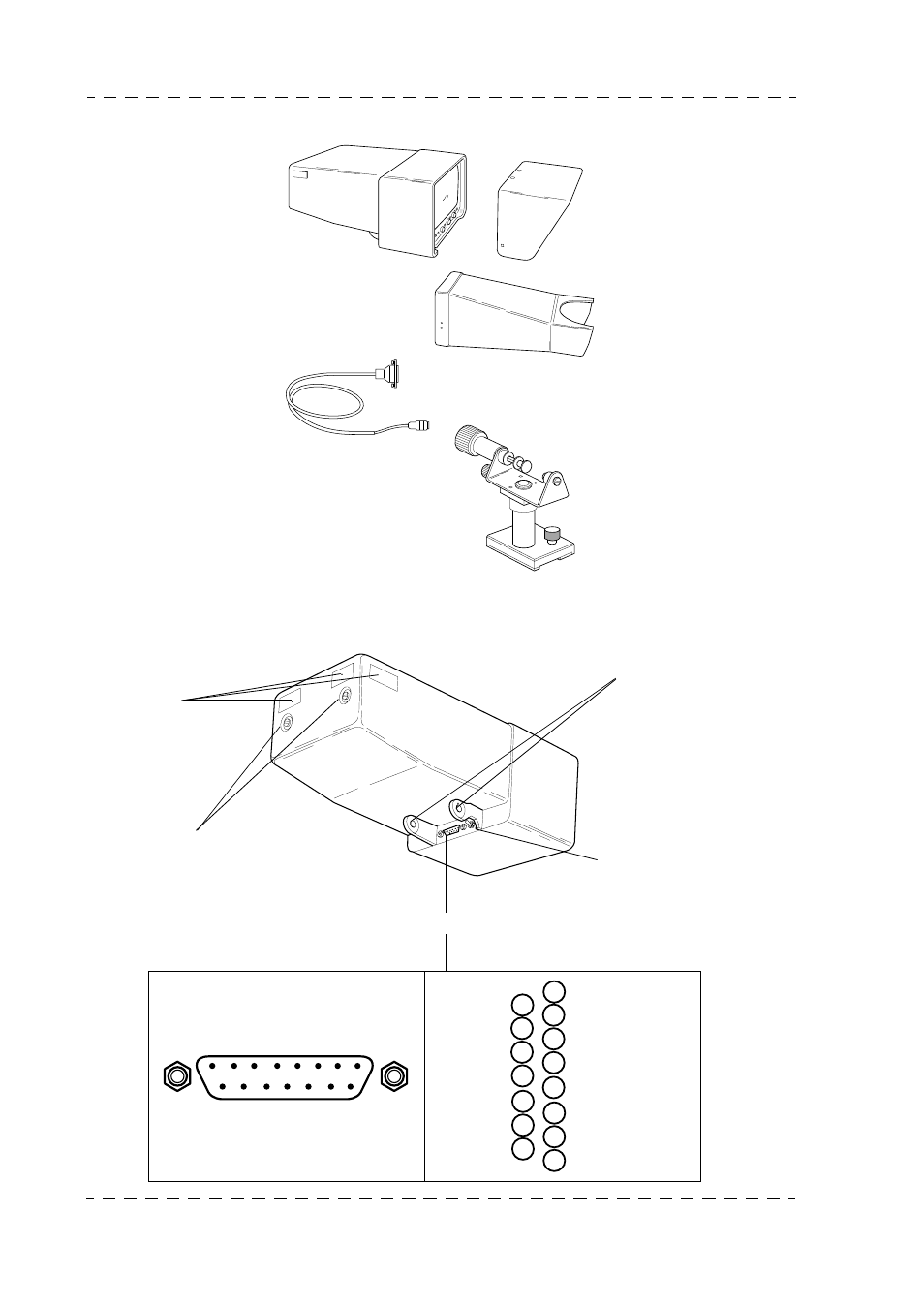

3.2.2 - Accessoires
3.2.3 - Description générale
Câble de liaison avec la caméra
Support orientable
Visière longue
Visière courte
! " # $ % &
' ! " #
VIDEO IN
N.C.
N.C.
SS (Slave Select)
MOSI
N.C.
POWER IN (11V/17V)
POWER GND
VIDEO GND
SCK
ON AIR1
N.C.
MISO
N.C.
N.C.
1
2
3
4
5
9
10
11
12
6
7
8
13
14
15
Pattes de fixation
Embase de raccordement vers la caméra
du support
Commutateur 1 K Ω/75 Ω
Voyants
Fixation du capot
"ON AIR 1"
(à positionner sur 75 Ω)
