28 SATEL Manuel d’installateur
La disposition des signaux et le mode de raccordement de l’imprimante ou de l’ordinateur à
ce connecteur sont présentés sur les figures 16 et 17. Selon le principe appliqué, le signal
TXD de la centrale est mené à l’entrée RXD de l’imprimante ou de l’ordinateur, et le signal
TXD de l’ordinateur à l’entrée RXD de la centrale. En se servant du DTR, l’imprimante et
l’ordinateur informent la centrale qu’ils sont prêts à recevoir des données. Le manque de ce
signal est annoncé par la centrale en tant que panne du port RS-232.
La programmation de la centrale depuis l’ordinateur est possible après avoir démarré le
logiciel DLOAD10 fourni (disponible sur le CD joint), sélectionné un port de communication
approprié (fenêtre CONFIGURATION) et appelé la fonction de service FS 112 dans la
centrale.
COM GND
RXD
TXD
CTS
DTR
1 3 4 5 6
2
4
5
3
TXD
RXD
RTS
DSR
8

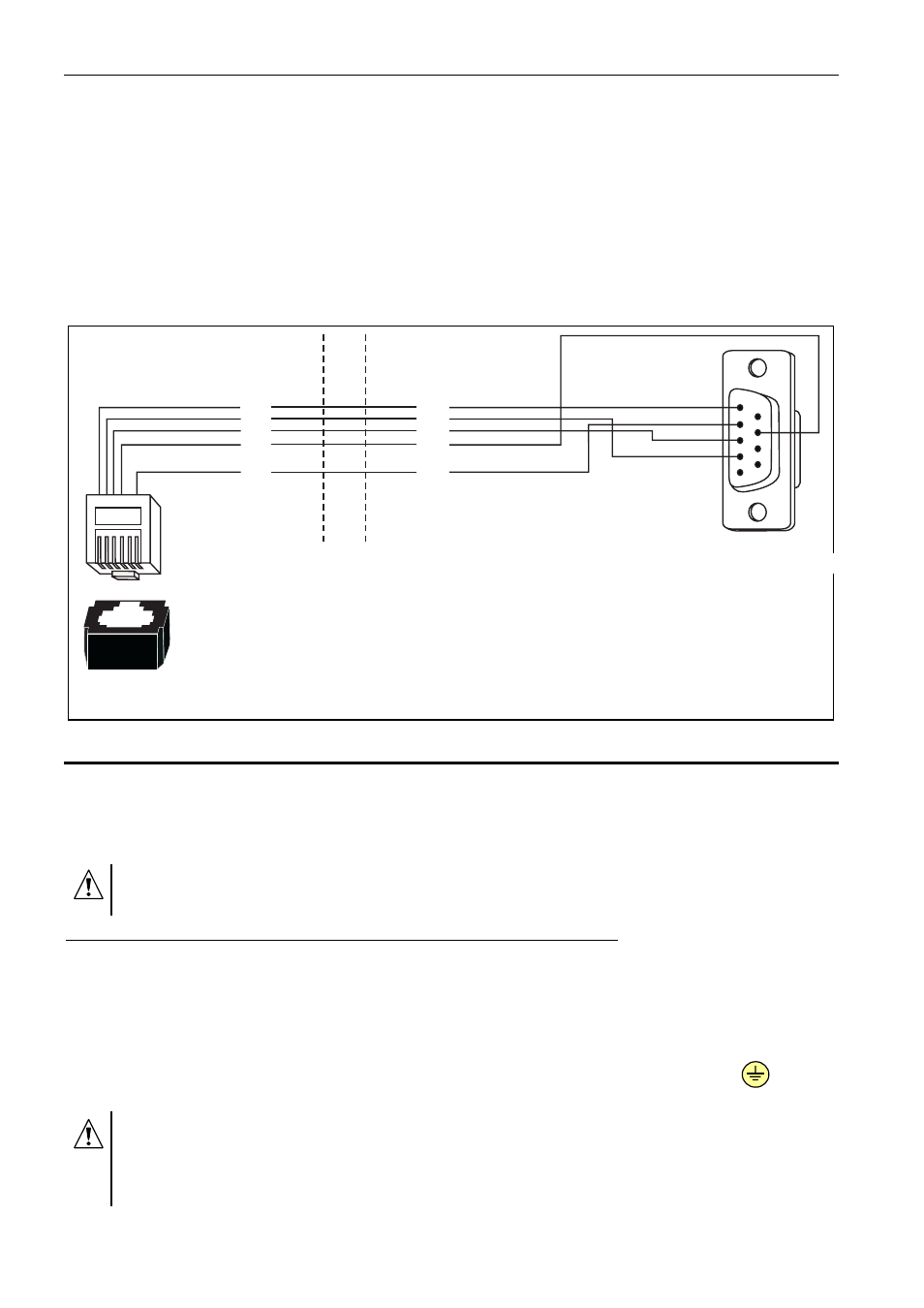

Figure 17. Exemple de raccordement de l’ordinateur au port RS-232 de la centrale.
Mise sous tension
La centrale d’alarme est en permanence branchée à l’alimentation secteur. Avant de réaliser
les câblages du système, il est donc nécessaire de prendre connaissance de l’installation
électrique de l’immeuble. Pour l’alimentation de la centrale, il faut choisir un circuit assurant
en permanence la tension. Le circuit devra être protégé par un coupe-circuit convenable.
Avant de raccorder la centrale au circuit à partir duquel elle sera alimentée, il est
indispensable de débrancher la tension dans ce circuit.
Description des connexions électriques pour le boîtier CA-10 OBU.
1. Raccorder les câbles d’alimentation en tension alternative 230 V aux bornes du
transformateur repérées par „AC 230 V”.
2. Raccorder les câbles de tension de sortie depuis le secondaire du transformateur aux
bornes „AC” (~18 V) sur la carte principale de centrale.
3. Raccorder le câble du circuit de protection contre les chocs électriques PE au bornier de
raccordement situé à côté du transformateur et repéré par le symbole . Relier
également ce circuit avec la borne de protection de la centrale
Il est interdit de connecter le conducteur neutre „zéro” du circuit d’alimentation
secteur AC 230 V à la borne de mise à la terre. Dans le cas où le local sécurisé
serait dépourvu d’un circuit indépendant de protection contre les chocs, la
borne doit rester libre.
CENTRALE
VUE DES BROCHES (FEMELLES) DU
COTE DE POINTS DE BRASAGE
VUE DU
CONNECTEUR SUR
LA CARTE DE
CENTRALE
PORT EN
SERIE
32
L’ORDINATEUR
BROCHE DB9M
