CA-10 SATEL 27
•
L’installateur devra informer l’utilisateur sur le mode de raccordement de la centrale au
réseau téléphonique.
Raccordement de la synthèse vocale
En cas d’utilisation de la fonction d’appel de
notification d’alarme par message vocal, il est
nécessaire de raccorder à la centrale une
synthèse vocale.
La centrale CA-10 fonctionne en association
avec la synthèse SM-2 de fabrication SATEL.
La prise de la synthèse (repérée par le
symbole SM-2 VOICE SYNTHESIZER) est
située du côté droit de la carte imprimée,
entre le connecteur de la ligne téléphonique
et la prise de sorties OUT5, OUT6.
La
synthèse vocale SM-2 se branche
directement sur ce connecteur. Elle est
munie des prises MINIJACK pour le contrôle
d’émission des messages et „l’écoute” de la
ligne téléphonique.
Raccordement d’une imprimante ou d’un ordinateur
Si nous avons besoin d’un historique détaillé sur les événements ayant lieu dans le système
d’alarme, il est nécessaire d’y raccorder une imprimante.
L’imprimante pourra être raccordée en permanence ou bien uniquement pour imprimer le
contenu de la mémoire d’événements. Si l’imprimante est raccordée en permanence,
l’impression de tous les événements survenus dans le système s’effectue immédiatement.
La ligne d’impression contient la date, l’heure, la description et la source d’un événement
(numéro de zone, numéro de partition ou numéro d’utilisateur).
La centrale est adaptée à gérer les imprimantes avec le port RS-232. Sur la carte de la
centrale, le port RS-232 est relié au connecteur J24 (la prise RJ). Le port RS-232 de la
centrale permet également de relier la centrale avec l’ordinateur.
1
2
3
4
5
6
2
4
5
DTR
RXD
COM COM
TXD
DSR
1 5 6

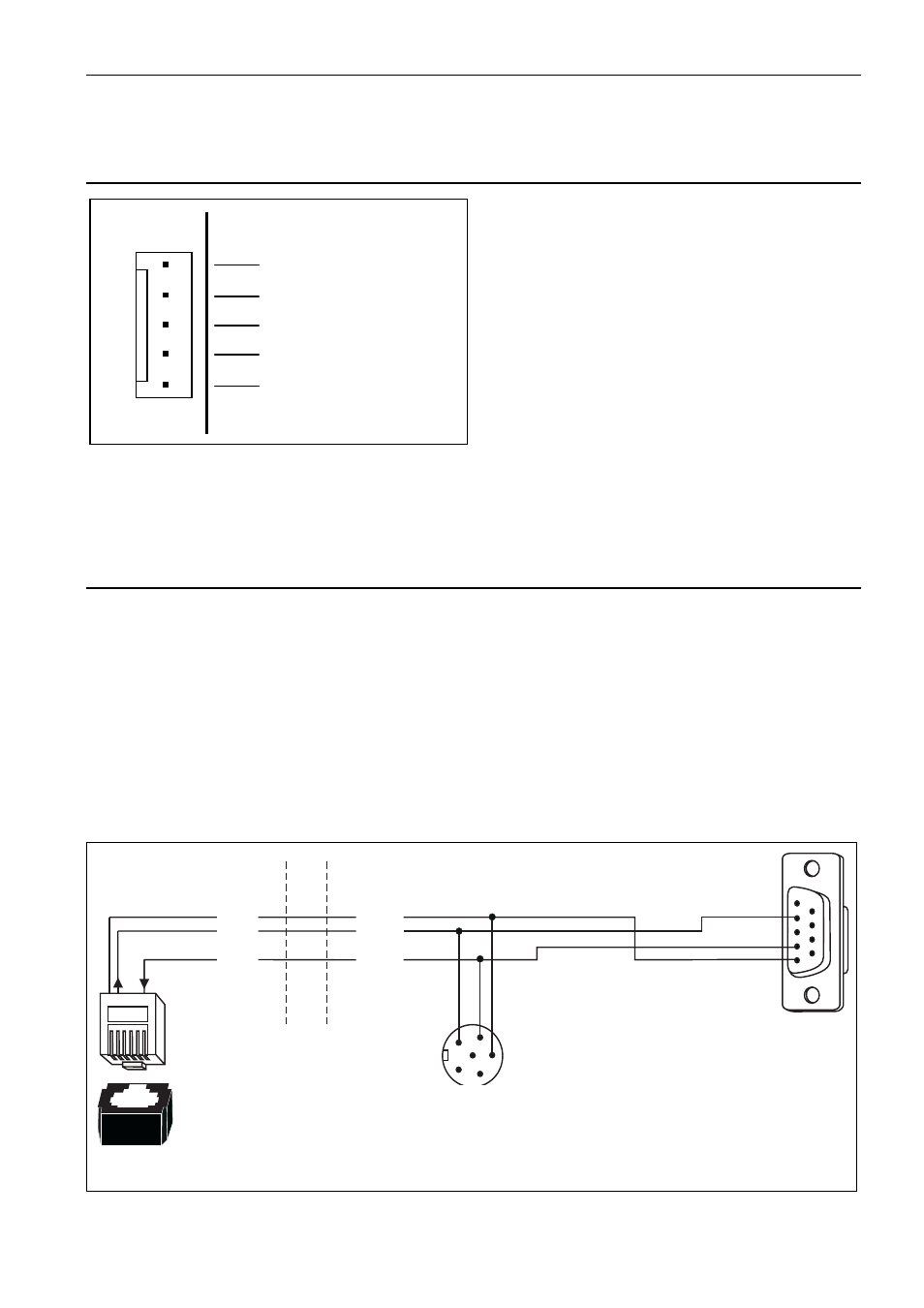

Figure 16. Exemple de raccordement de l’imprimante au port RS-232 de la centrale.
BROCHE DB9M
CENTRALE IMPRIMANTE
PORT EN SERIE RS-232
VUE DU
CONNECTEUR SUR
LA CARTE DE
CENTRALE
PRISE DE L’IMPRIMANTE MEFKA
VUE DES BROCHES (MALES) DU COTE DE POINTS DE BRASAGE
Figure 15. Connecteu raccordement de la
synthèse vocale SM-2.
masse
signal b. fréquence
déclenchement
écoute ligne téléphonique
+ aliment. (12V)
carte de
centrale
