MODULE D’EXTENSION DE SORTIES
CA-64 O-OC
CA-64 O-R
CA-64 O-ROC
ca64o_fr 03/09
Le module d’extension de sorties CA-64-OC (R ; ROC) est conçu pour le fonctionnement
dans les systèmes d’agression et d’effraction. Il est compatible avec les centrales d’alarme
CA-64, INTEGRA et VERSA fabriquées par la société SATEL. Il permet l’extension
du système d’alarme via l’ajout de huit sorties programmables. Fabriqué en trois variantes :
− CA-64 O-OC – 8 sorties de type OC ;
− CA-64 O-R – 8 sorties à relais ;
− CA-64 O-ROC – 4 sorties de type OC et 4 sorties à relais.
1. Description de la carte électronique

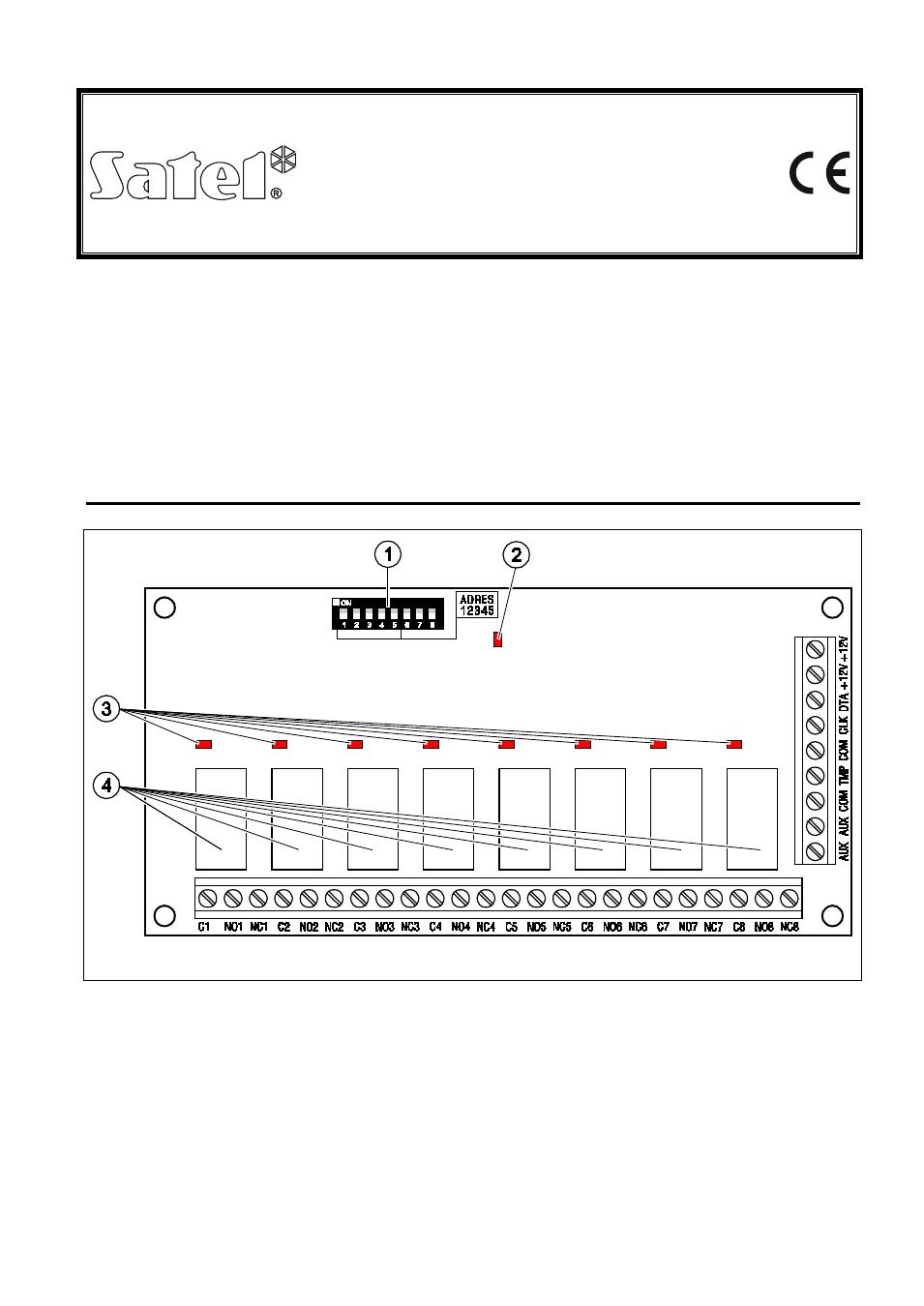

Fig. 1. Vue de la carte électronique du module d’extension CA-64 O-R.
Légende de la figure 1 :
1 - groupe de micro-interrupteurs de type DIP-switch destinés aux réglages de l’adresse
individuelle du module (voir : chapitre M ICRO - INTERRUPTEURS DE TYPE DIP- SWITCH ).
2 - voyant LED informant sur la communication avec la centrale :
− voyant clignote – échange de données avec la centrale ;
− voyant allumé – absence de communication avec la centrale.
3 - voyants LED informant sur l’état des sorties :
− sortie de type OC : voyant allumé – sortie court-circuitée à la masse ;
− sortie de type OC : voyant n’est pas allumé – sortie coupée de la masse ;
