MODULES D’EXTENSION POUR RAIL DIN
INT-IORS
INT-ORS
int-iors_fr 02/11
Le module d’extension de zones et de sorties INT-IORS et le module d’extension de sorties INT-ORS
sont conçus pour fonctionner avec les centrales d’alarme INTEGRA et CA-64. Ils permettent
l’extension du système d’alarme de 8 sorties, et le module INT-IORS - de 8 zones supplémentaires.
Les modules sont adaptés au montage sur le rail DIN 35 mm ce qui facilite le processus d’installation
ainsi que l’intégration aux autres systèmes d’automatique.
Les sorties des modules sont de type relais. Elles permettent de commander des dispositifs
électriques alimentés en 230 V AC. Elles peuvent être individuellement programmées de la même
façon que les sorties de la carte principale de la centrale avec laquelle fonctionnent les modules
d’extension.
Les détecteurs et les dispositifs de commande type NO et NF peuvent être connectés aux zones du
module INT-IORS. Les zones fonctionnent en configuration FDL (circuit fermé par la résistance
2,2
kΩ) et 2FDL (circuit fermé par deux résistances 1,1 kΩ). Elles peuvent être individuellement
programmées de la même manière que celles de la carte principale de la centrale avec laquelle
fonctionnent les modules d’extension.
Les dispositifs sont alimentés en 12 V DC (±15%).

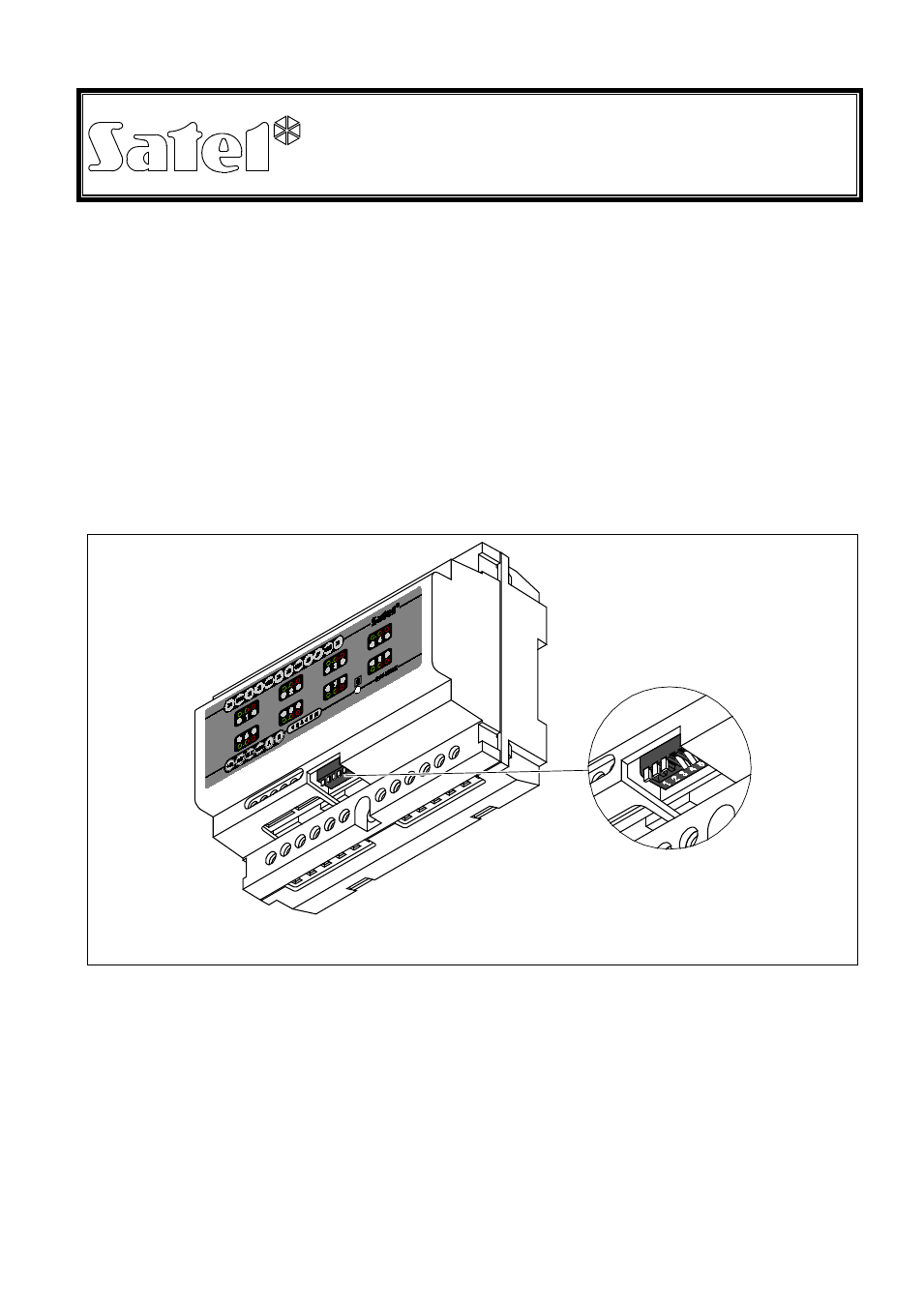

Fig. 1. Module d’extension de zones et de sorties INT-IORS. Le détail agrandi présente les micro-
interrupteurs DIP-SWITCH.
Description des bornes :
+12V
– tension d’alimentation
DAT – données
CLK – horloge
COM – masse
A, B – bornes du bus RS-485
Z1…Z8 – zones (INT-IORS uniquement)
NO
– borne normalement déconnectée de la borne commune de la sortie relais. Si activée, elle
est connectée à la borne commune
C – borne commune de la sortie relais
NC – borne normalement connectée à la borne commune de la sortie relais. Si activée, elle est
déconnectée de la borne commune.
