2 INT-IORS SATEL
2 voyants LED lumineux indiquant l’état du relais sont attribués à chaque sortie :
− voyant LED vert– relais actif,
− voyant LED rouge – relais inactif.
Le voyant désigné par le symbole indique l’état de communication avec la centrale d’alarme :
− voyant clignote – échange de données avec la centrale,
− voyant allumé – pas de communication du module avec la centrale (câble défectueux
raccordant le module avec la centrale, le module n’est pas encore identifié ou le programme
STARTER est activé).
1. Micro-interrupteurs de type DIP-switch
Les micro-interrupteurs de 1 à 5 servent à définir l’adresse du module. L’adresse doit être
différente de celle des autres modules connectés au bus de modules d’extension de la centrale
d’alarme. Pour déterminer l’adresse du module d’extension, additionner les valeurs définies sur les
micro-interrupteurs correspondants selon le tableau 1.
Numéro de l’interrupteur 1 2 3 4 5
Valeur numérique
(pour l’interrupteur en position supérieure)
1 2 4 8 16
Tableau 1.
Cinq micro-interrupteurs permettent d’attribuer les adresses à 32 modules d’extension (de 0 à 31).
Les adresses des modules connectés à un bus ne peuvent pas se répéter, l’ordre d’adressage étant
n’importe lequel. Pour éviter des problèmes lors de l’extension du système, il est recommandé
d’attribuer des adresses consécutives commençant par zéro aux modules d’extension et aux modules
connectés à un bus.

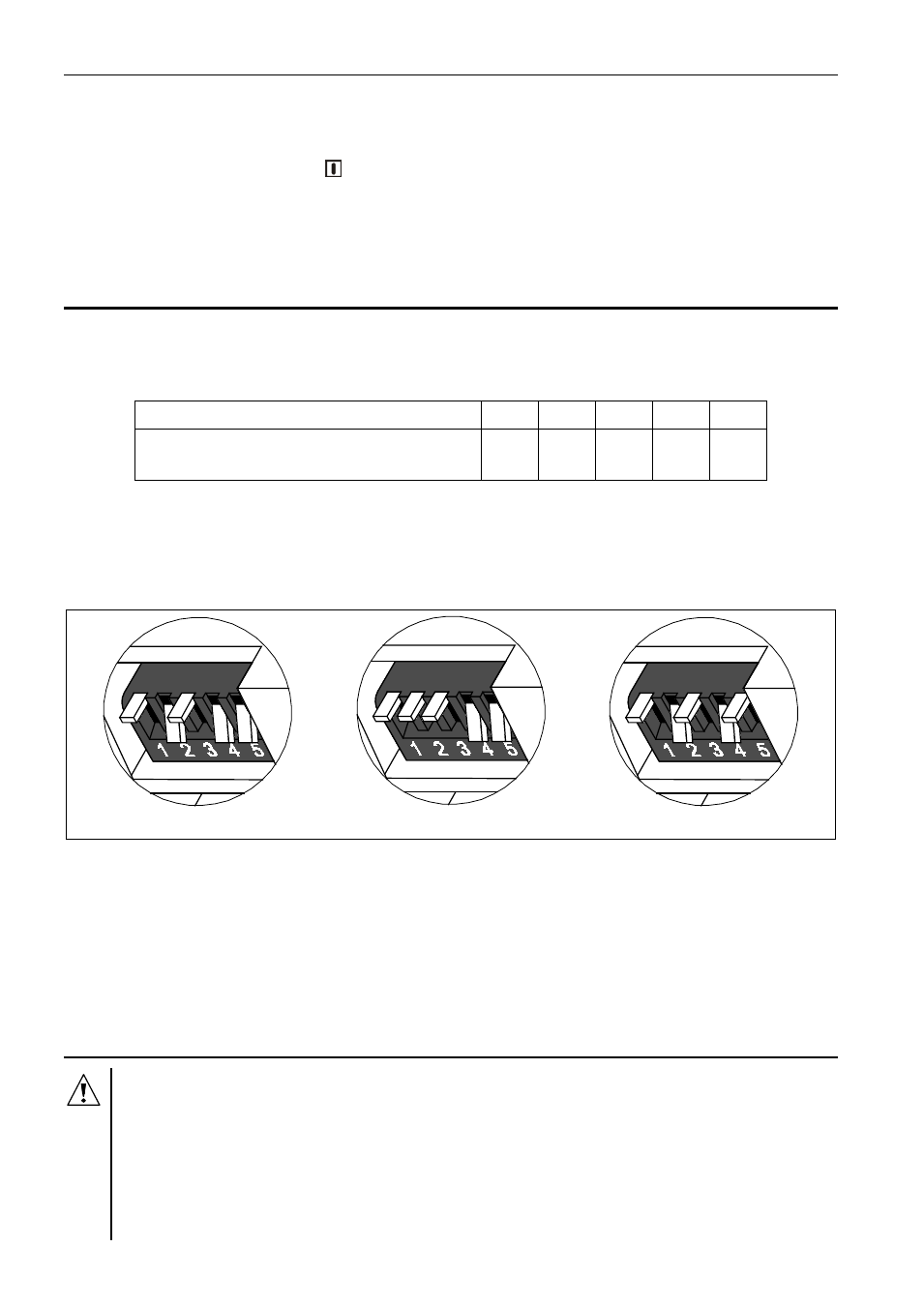

Fig. 2. Exemples d’adressage. De gauche : adresses 5, 7 et 21.
En fonction du réglage du micro-interrupteur 6, les centrales d’alarme et leur mode
d’identification du module d’extension sont définis. Le réglage du micro-interrupteur, et par
conséquent le mode d’identification n’a pas d’effet sur la fonctionnalité du dispositif. Lorsque le micro-
interrupteur 6 est en position inférieure, le dispositif est géré seulement par les centrales de série
INTEGRA en version du logiciel 1.05 ou ultérieure. Si le micro-interrupteur 6 est en position
supérieure, le module d’extension peut fonctionner avec la centrale d’alarme CA-64 et les centrales
INTEGRA en n’importe quelle version du logiciel. Dans ce cas, le module d’extension INT-IORS est
identifié par la centrale comme CA-64 PP, et INT-ORS comme CA-64 O.
2. Installation
L’installation et le montage du module d’extension ne peuvent être effectués que par
les personnes autorisées spécialisées en tension 230 V AC.
Le module doit être alimenté en +12 V DC (±15%).
Avant de commencer des travaux de raccordement du module, couper la tension du
système.
Avant de raccorder des circuits 230 V AC, les mettre hors tension.
Eviter de poser les câbles de signaux parallèlement ou à proximité directe des câbles
d’alimentation 230 V AC.
