MODULE DE COMMANDE DE
PARTITIONS
INT-CR
int-cr_fr 12/11
Le module de commande de partitions INT-CR permet d’armer et
désarmer les partitions ainsi que d’effacer les alarmes à l’aide de
cartes, porte-clés et d’autres transpondeurs passifs 125 kHz (le
mot « carte » utilisée dans la notice se réfère au transpondeur
passif 125 kHz qui peut avoir différentes formes). Le dispositif
fonctionne avec les centrales INTEGRA (avec le logiciel en version
1.07 ou ultérieure) ou VERSA fabriqués par la société SATEL. La
présente notice s’applique au module avec le logiciel 2.00.
1. Installation et raccordement
Mettre le système d’alarme hors tension avant
d'effectuer tous raccordments électriques.
Le module doit être installé à l’intérieur. Ne pas oublier que la
distance entre deux modules équipés de lecteurs de cartes de
proximité doit être supérieure à 50 cm.
Note : Si le module est installé sur une surface métallique, la
portée de lecture de cartes de proximité est réduite.
Le module est directement connecté au bus de modules
d’extension. Raccorder les fils du module aux bornes
correspondantes de la centrale selon le tableau 1. Si le module
fonctionne avec la centrale INTEGRA, la distance entre le module
ne peut pas dépasser 1000 mètres, en cas de la centrale VERSA
– 600 mètres. Le module peut être alimenté directement par la
centrale, si la distance n’est pas supérieure à 300 m. Lorsque les
distances sont supérieures, assurer une source d’alimentation
indépendante pour le module.
Couleur du fil Fonction
Bornes de la centrale d’alarme
INTEGRA VERSA
Marron
alimentation +EX / +EX1 / +EX2 KPD
Blanc
masse COM COM
Gris
horloge CK / CK1 / CK2 CLK
Vert
données DT / DT1 / DT2 DTA
Tableau 1. Mode de raccordement des fils aux bornes de la centrale d’alarme.
1.1 Réglage de l’adresse du module
Chaque dispositif connecté au bus de modules d’extension doit avoir son adresse individuelle. En
fonction de la centrale d’alarme :
− INTEGRA : régler l’adresse non utilisée de 0 à 31 ;
− VERSA régler l’adresse de 16 (10h) à 21 (15h).
Pour régler l’adresse du module, utiliser le kit de micro-interrupteurs DIP-switch sur la carte
électronique du module. Une valeur numérique est attribuée à chaque interrupteur. Pour la position
OFF, la valeur est toujours 0. Les valeurs numériques assignées aux interrupteurs DIP-switch sont

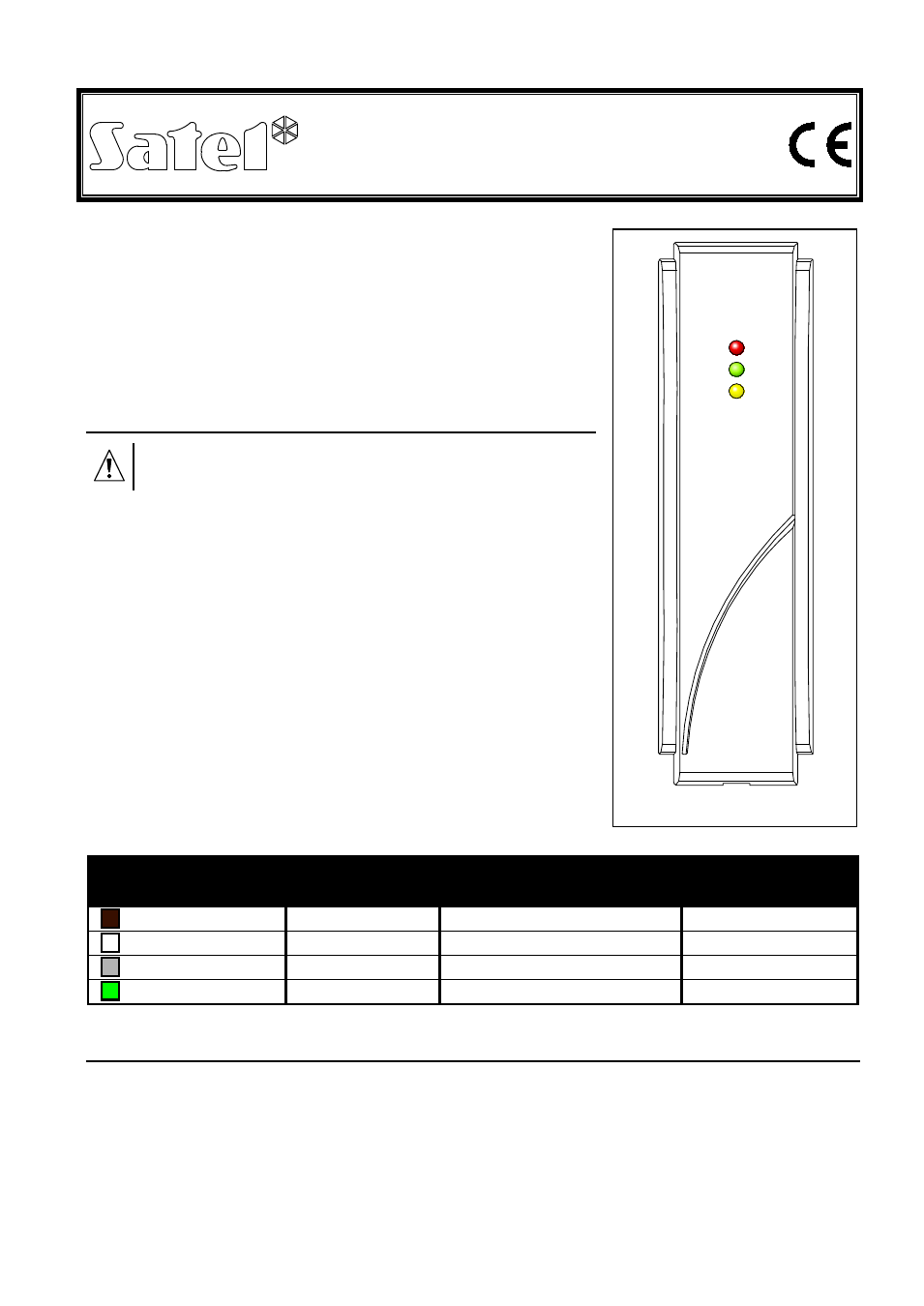

Fig. 1. Module INT-CR.
