Satel CA-64 ADR-MOD - Manuel

®
MODULE ADRESSABLE
CA-64 ADR-MOD
ca64adr_mod_fr 11/05
1. Description du module
Le module CA-64 ADR-MOD est un dispositif utilisé pour changer un détecteur d’alarme
typique (NO, NC) en détecteur adressable. De tels détecteurs fonctionnent avec
un expandeur de zones adressables CA-64 ADR. Le module est adapté au montage
à l’intérieur du boîtier de détecteur (dimensions: 37/17/8 mm).

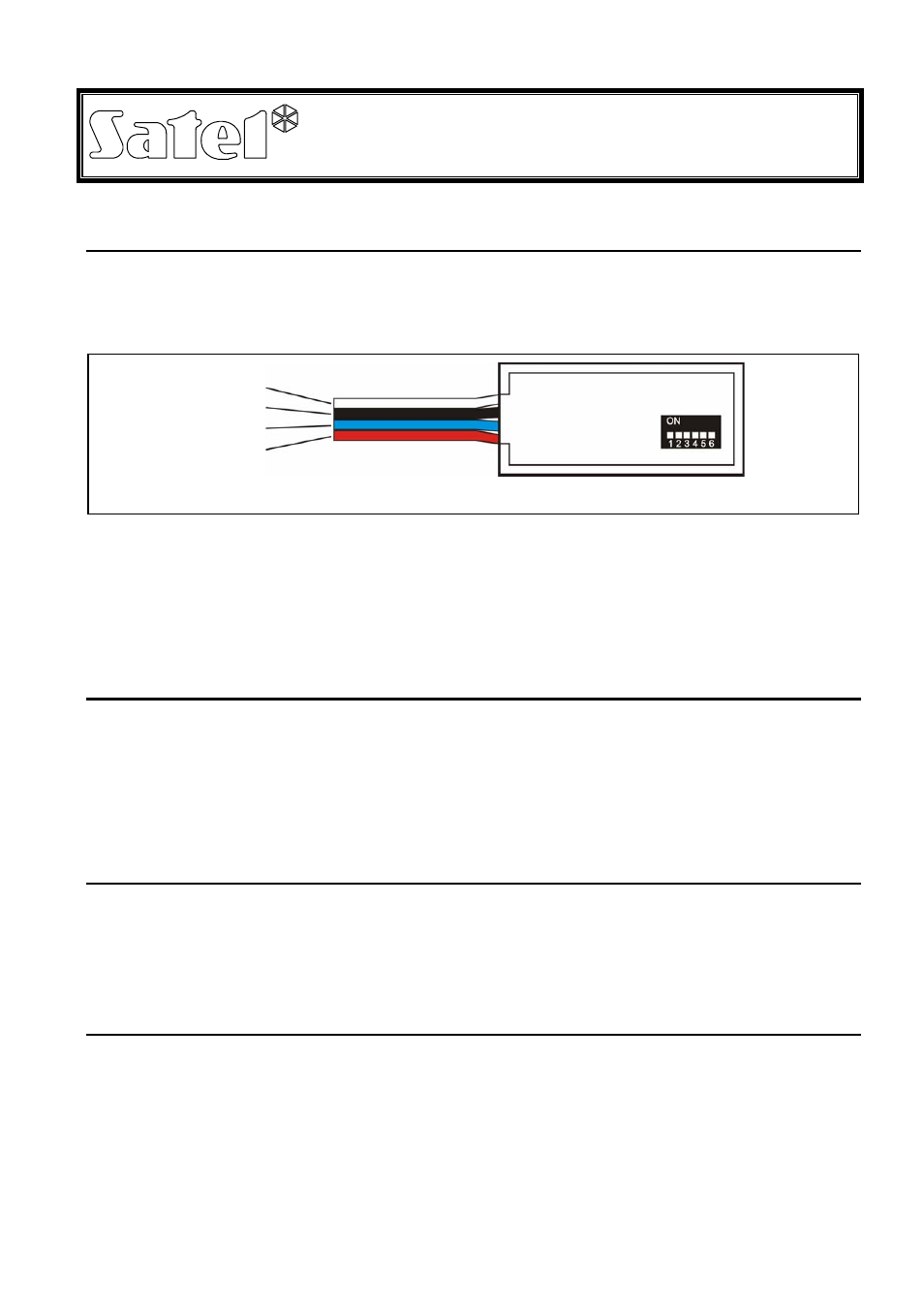

Fig. 1. Vue du module CA-64 ADR-MOD
Description des câbles:
blanc – COM (masse)
noir – INT (données – bus de modules)
bleu – NC/NO (entrée du signal de détecteur)
rouge – +12V (entrée d’alimentation du module)
2. Fonctionnement du module
La masse COM est connectée à l’entrée NC/NO (câble bleu) à travers les contacts (C, NC)
du détecteur. Le module, en utilisant la transmission digitale, informe l’expandeur par le biais
du câble INT (couleur noire) de l’état des contacts du détecteur (court-circuités/ouverts).
Ensuite, l’expandeur interprète les données reçues et, en fonction des réglages programmés,
transmet les informations sur l’état de zone à la centrale. L’état de contacts de chaque
détecteur est testé plusieurs fois par seconde.
3. Raccordement du module au détecteur
La distance maximale entre le détecteur et l’expandeur CA-64 ADR peut être de 1000m.
Les
détecteurs avec modules doivent être alimentés à partir de la sortie POW de
l’expandeur. La masse d’alimentation des détecteurs et la masse commune du signal et de
l’alimentation du module CA-64 ADR-MOD sont à connecter à l’expandeur par des fils
séparés (voir figures 2 et 3).
3.1 Raccordement sans contrôle de sabotage
Les bornes TMP du détecteur sont à connecter à un circuit de sabotage séparé. Le type de
la ligne pour une zone donnée est à programmer en tant que NO ou NC, suivant le type
du détecteur raccordé.
blanc
noir
bleu
rouge
