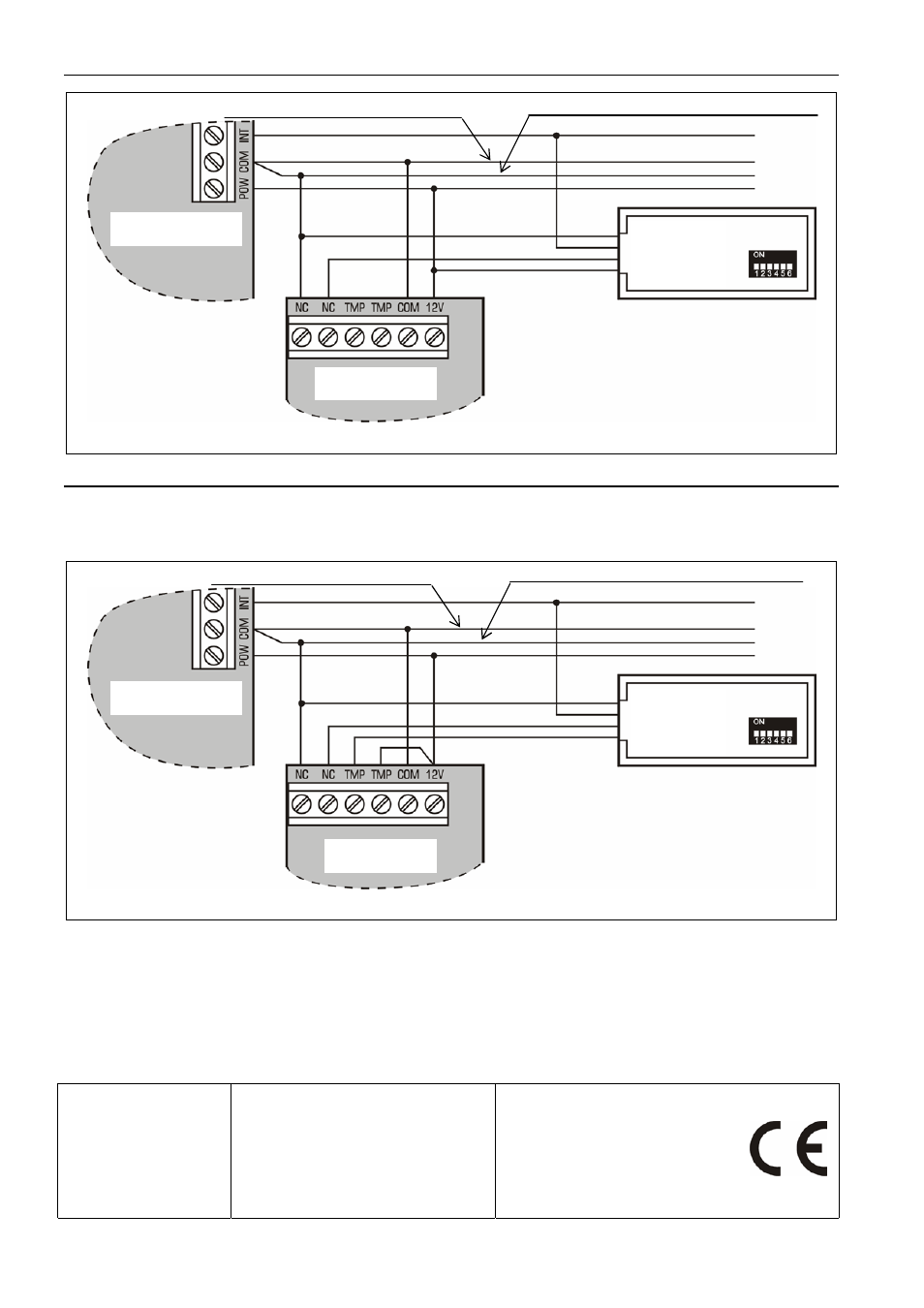

Fig. 2. Exemple d’un raccordement sans contrôle du sabotage.

3.2 Raccordement avec le contrôle du sabotage

Les bornes TMP du détecteur doivent être connectées au circuit d’alimentation du module
CA-64 ADR-MOD. Pour une zone donnée, le type de ligne est à programmer en tant que
2EOL/NO ou 2EOL/NC en fonction du type de détecteur raccordé.

Fig. 3. Exemple d’un raccordement avec contrôle du sabotage.

Note: Le choix du type de ligne EOL est traité par la centrale comme un raccordement du

détecteur de type NC sans contrôle du sabotage.

Toutes les informations concernant l’adressage du module CA-64 ADR-MOD et la
numérotation des zones adressables dans le système de sécurité sont présentées
dans le manuel d’utilisation de CA-64 ADR.
