MODULE DE GESTION DE
PARTITIONS
INT-IT
int-it_fr 12/11
Le module de gestion de partitions INT-IT est dédié au fonctionnement dans les systèmes d'alarme
d'effraction et d'agression. Il est compatible avec les centrales d'alarme fabriquées par la société
SATEL: INTEGRA (logiciel en version 1.07 ou plus récente) et VERSA. Il permet l'armement
et le désarmement ainsi que la suppression d'alarme dans les partitions au moyen de cartes, porte-
clés et autres transpondeurs passifs. Le module est disponible en plusieurs versions (voir tableau 1).
Nom Fabricant du système modulaire Nom de série
INT-IT-LI LIVING
INT-IT-LH LIGHT
INT-IT-MA
Bticino
MAGIC
INT-IT-SY SYSTEM
INT-IT-PB
Gewiss
PLAYBUS
Tableau 1. Versions disponibles du module et systèmes dans lesquels les modules peuvent être
installés.
1. Description du module
12
3
4
5
6
ON

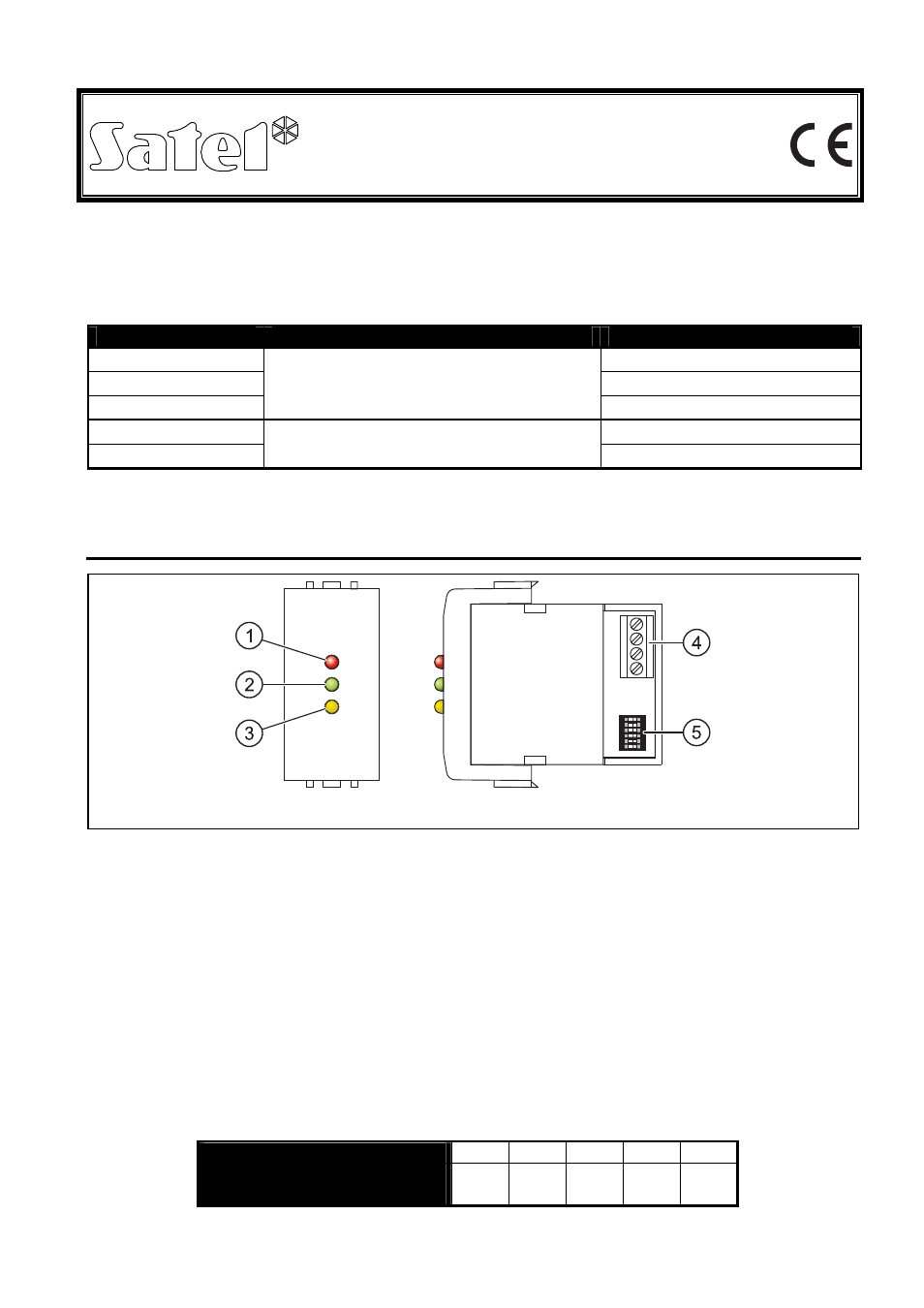

Fig. 1. Module IN-IT-LI/INT-IT-LH.
Légende de la figure 1:
1 - voyant
LED rouge.
2 - voyant LED vert.
3 - voyant LED jaune.
4 - bornes:
+EX - entrée d'alimention
DT
- données
CK - horloge
COM - masse
5 - un kit de micro-interrupteurs DIP-switch servant à déterminer une adresse individuelle
du module. Cette adresse doit être différente de celles des autres modules connectés au bus
de communication de la centrale d'alarme. Pour la régler, utiliser les interrupteurs de 1 à 5 sont
(l'interrupteur 6 n'est pas utilisé). Afin de définir l'adresse du module d'extension, additionner
les valeurs réglées sur les micro-interrupteurs particuliers selon le tableau 2.
Numéro de l'interrupteur 1 2 3 4 5
Valeur numérique
(pour interrupteur en position ON)
1 2 4 8 16
Tableau 2.
