MODULE D’EXTENSION DE ZONES
ADRESSABLES
CA-64 ADR
ca64adr_fr 10/07
Le module d’extension de zones adressables CA-64 ADR est un dispositif destiné à
fonctionner en association avec les centrales d’alarme CA-64 et INTEGRA. Il permet
l’extension du système de sécurité jusqu’aux 48 zones (en fonction du type de centrale) au
maximum présentant les caractéristiques identiques aux zones de la carte principale.
Le module d’extension est équipé d’une alimentation à découpage d’un rendement de 2.2 A.
Il est aussi doté d’un circuit de chargement et de test de la batterie avec déconnexion de la
batterie déchargée.
Note: L’installation du module d’extension CA-64 ADR dans le système de sécurité
CA-64, exclue la possibilité d’intégrer d’autres modules d’extension de zones, et
aussi la sous-centrale CA-64 PP.
Le présent manuel a été établi pour le module d’extension avec le logiciel en version 1.5 et
supérieure.
1. Description du circuit imprimé
12
3
4
56
7
8
ECE
ON
POW COM INT TMP CLK DTA +12V+12V COM COM AC AC
350mA
700mA
1 3 2 4 5 6

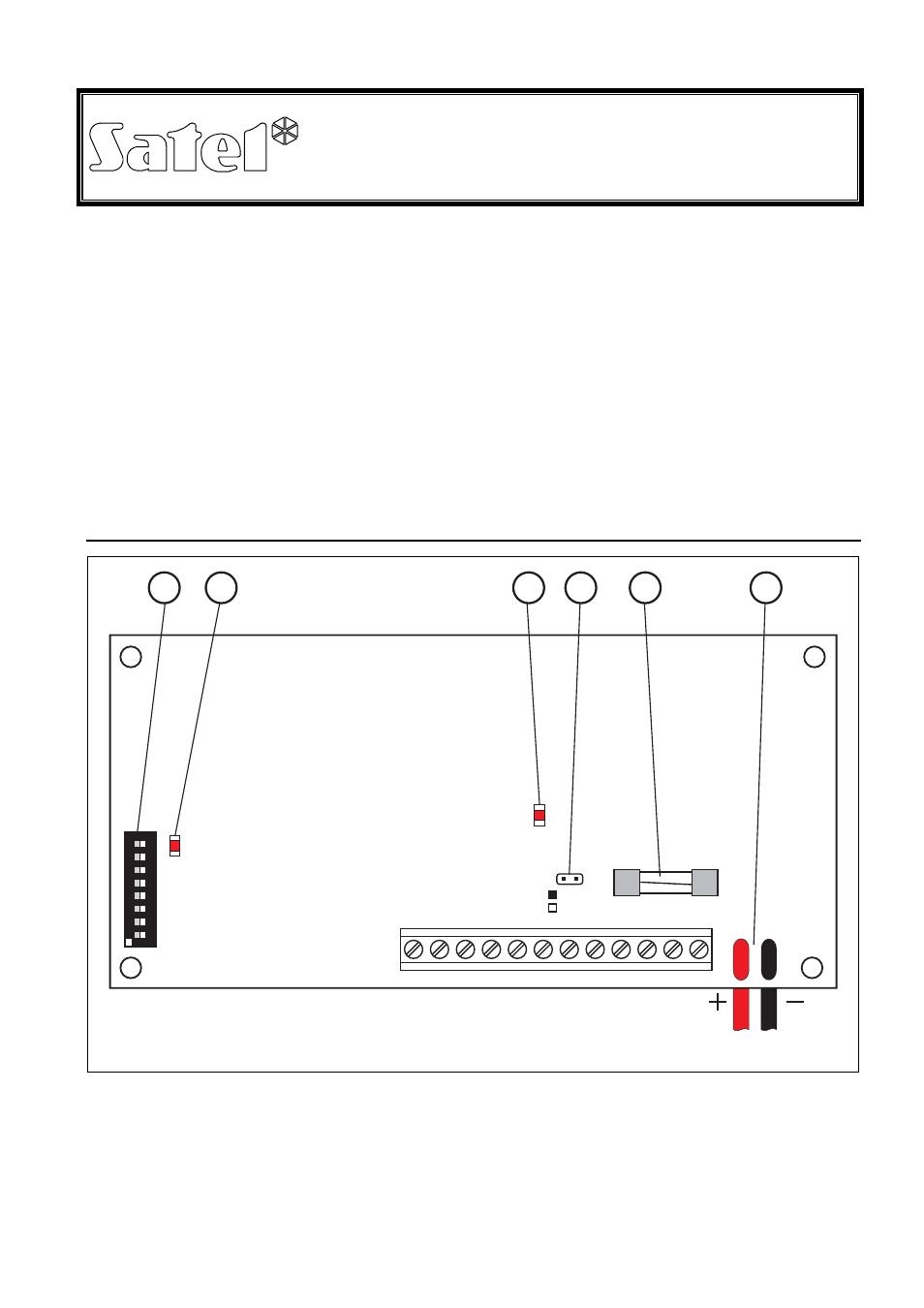

Fig. 1. Vue schématique du circuit imprimé.
Légende pour la figure 1:
1 – groupe de micro-commutateurs de type DIP-switch destinés aux réglages de
l’adresse individuelle du module (commutateurs 1-5) et au choix du type de centrale
fonctionnant avec le module (commutateur 8: OFF – CA-64; ON – INTEGRA).
2 – voyant LED indiquant le processus de communication avec la centrale.
En fonctionnement correct du module, le voyant LED clignote à une fréquence variable.
rouge noir
