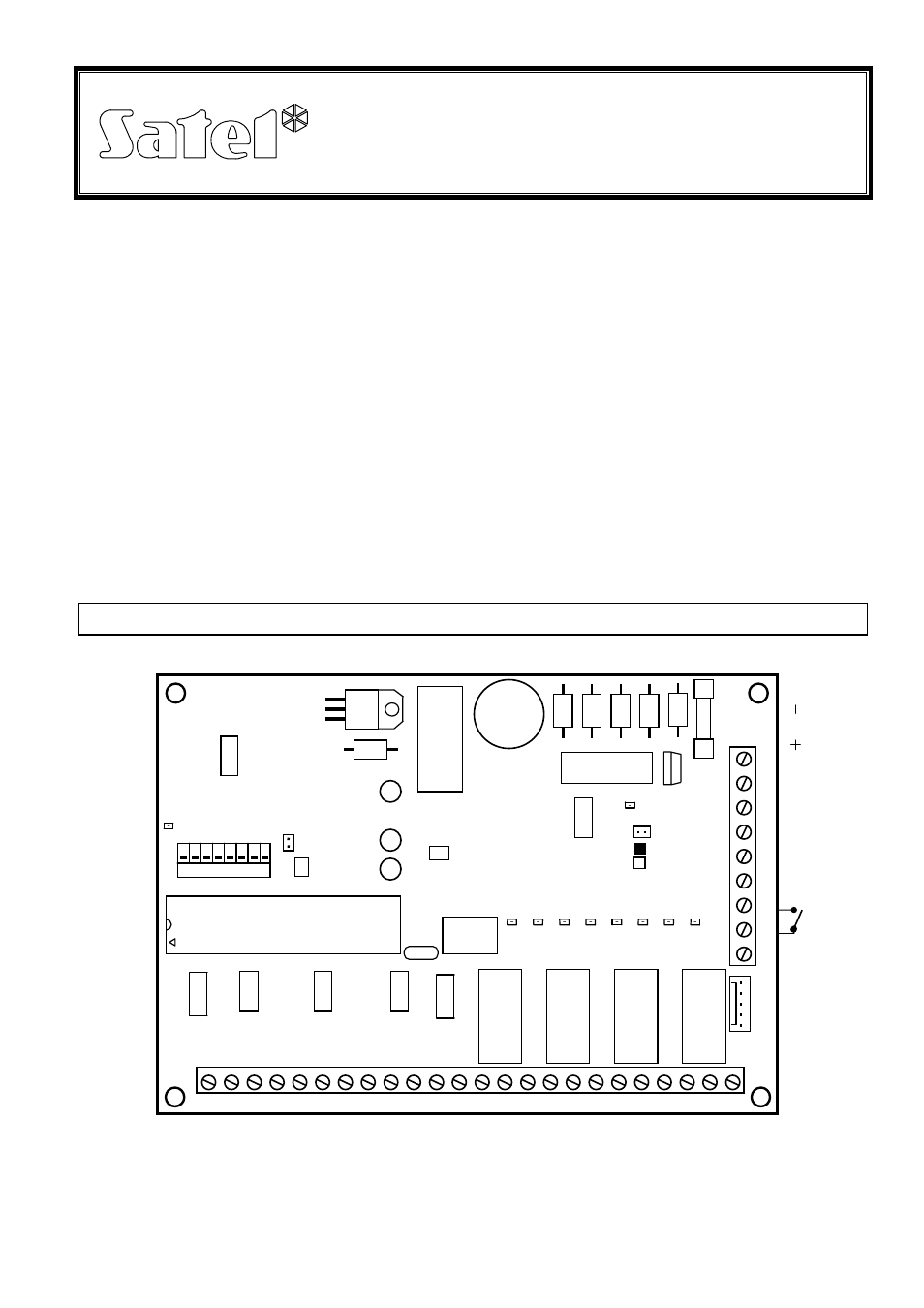

Satel CA-64 PP - Manuel

®
EXPANDEUR DE ZONES ET DE SORTIES
AVEC BLOC D’ALIMENTATION
CA-64 PP
SOUS-CENTRALE
ca64pp_fr 04/07
L’expandeur CA-64 PP (désigné en tant que sous-centrale) est un dispositif conçu
pour fonctionner en association avec les centrales d’alarme INTEGRA et CA-64.
Il permet l’extension du système de sécurité via l’ajout de huit zones et de huit sorties
(4 sorties à relais et 4 sorties de type OC). Les caractéristiques des zones et les
caractéristiques fonctionnelles de sorties sont identiques à celles de zones et de
sorties de la carte principale de centrale.
Aux zones de l’expandeur peuvent être raccordés des détecteurs de type NO et NC.
Les zones peuvent fonctionner en configuration avec une résistance (EOL – circuit fermé par
une résistance 2,2k
Ω) ou avec deux r
ésistances (2EOL - circuit fermé par deux résistances
1,1kΩ). Chaque zone est programmable individuellement et il est possible de choisir pour
chacune une réaction à la violation parmi quelques dizaines possibles. Chaque sortie pourra
être aussi programmable individuellement et il est possible de choisir pour chacune un signal
de sortie parmi quelques dizaines.
Le module est équipé d’un bloc d’alimentation à découpage intégré d’un rendement
de 2,2 A. Il est aussi doté d’un système de chargement et de test de la batterie avec
déconnexion de la batterie déchargée.
DESCRIPTION DU MODULE
BORNES DE L’EXPANDEUR:
Z1 à Z8
-
ligne de zones
CLK, DAT -
bus d’expandeurs
C1 à C4 -
borne commune du relais
+12V -
sortie du bloc d’alimentation
NC1 à NC4 -
borne du relais
COM -
masse
NO1 à NO4 -
borne du relais
AC -
alimentat. module ~17...24
CO
NT
AC
T d’
aut
opr
ot
ec
tti
on
DU B
O
IT
IE
R D’
EX
PA
N
D
EUR
OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8
TM
P CO
M C
LK
DA
T+
12
V+
12V
CO
M A
C
AC
Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8 C1 NC1 NO1 C2 NC2 NO2 C3 NC3 NO3 C4 NC4 NO4
D9
D10
T3.
15
A
5W0.1ΩJ
350mA
700mA
J28
1 2 3 4 5 6 7 8
RESET
ON
CA-64 PP
+12V
OUT8
OUT7
OUT6
OUT5
J12
(R
OU
GE)
(N
O
IR
)
BA
TT
ERI
E
