Satel INT-RX-S - Manuel

®
INT-RX-S
MODULE D’EXTENSION DE GESTION DE TELECOMMANDES 433 MHZ
int-rx-s_fr 09/12
Le module d’extension INT-RX-S fonctionne avec les centrales INTEGRA (logiciel en version 1.05 ou
ultérieure), INTEGRA Plus et VERSA. Il permet la gestion du système d’alarme à l’aide des
télécommandes 433 MHz.
1. Caractéristiques
• Récepteur radio superhétérodyne.
• Gestion jusqu’à 248 télécommandes 433 MHz fabriquées par la société SATEL (le nombre de
télécommandes gérées dépend de la centrale).
• Transmissions depuis la télécommande sécurisées par le code dynamiquement tournant KeeLoq.
• Jusqu’à 6 fonctions peuvent être exécutées à l’aide de la télécommande.
• Mise à jour du logiciel du module d’extension.
• Contact d’autoprotection à l’ouverture du boitier et à l’arrachement du support.

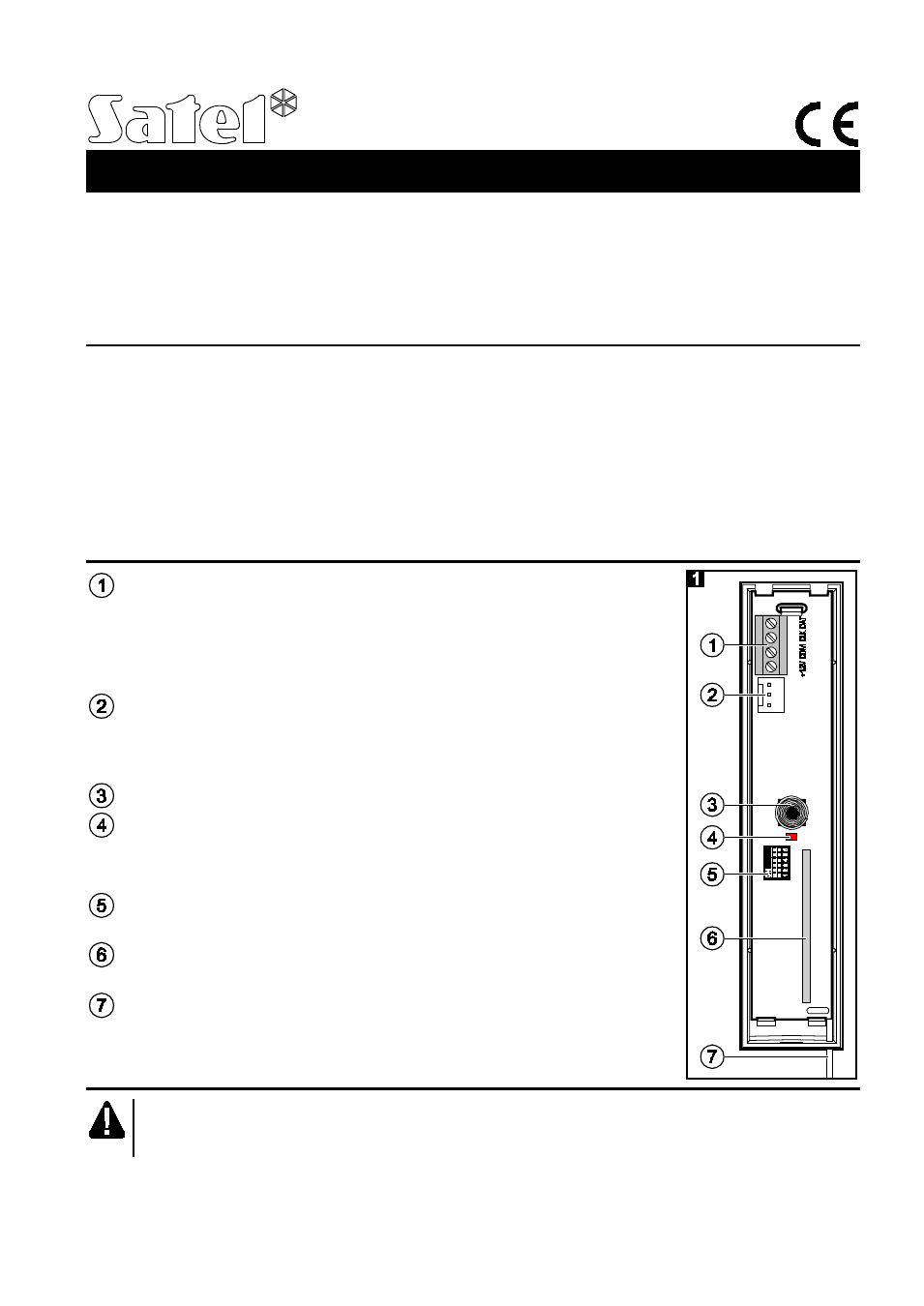

2. Carte électronique
bornes :
+12V - entrée d’alimentation ;
COM - masse ;
CLK
- horloge ;
DAT - données.
port RS-232 (standard TTL) permettant la mise à jour du logiciel du
module. La connexion de l'ordinateur peut être effectuée à l’aide des
câbles fournis dans le kit fabriqué par la SATEL et désigné
DB9FC/RJ-KPL).
contact d’autoprotection.
voyant LED indiquant la communication avec la centrale :
− clignote – échange de données avec la centrale ;
− allumé – pas de communication avec la centrale.
kit de micro-interrupteurs de type DIP-switch servant à définir une
adresse individuelle du module.
récepteur superhétérodyne à haute sensibilité résistant aux signaux
parasites.
antenne.
3. Installation
Avant d'effectuer tous raccordements électriques, mettre le système d’alarme hors
tension.
Le module d’extension est prévu pour une installation intérieure dans les espaces à une humidité
normale de l'air. Lors du choix du lieu d’installation, prendre en considération que les murs épais,
cloisons métalliques, etc. réduisent la portée du signal radio. Il est recommandé d’installer le module
