2 INT-RX-S SATEL
à un point élevé afin d’obtenir une meilleure portée de communication radio et d'éviter le risque de
masquage accidentel par les personnes se déplaçant sur le site. Ne pas installer le module à
proximité des installations électriques, cela peut entrainer son fonctionnement défectueux.

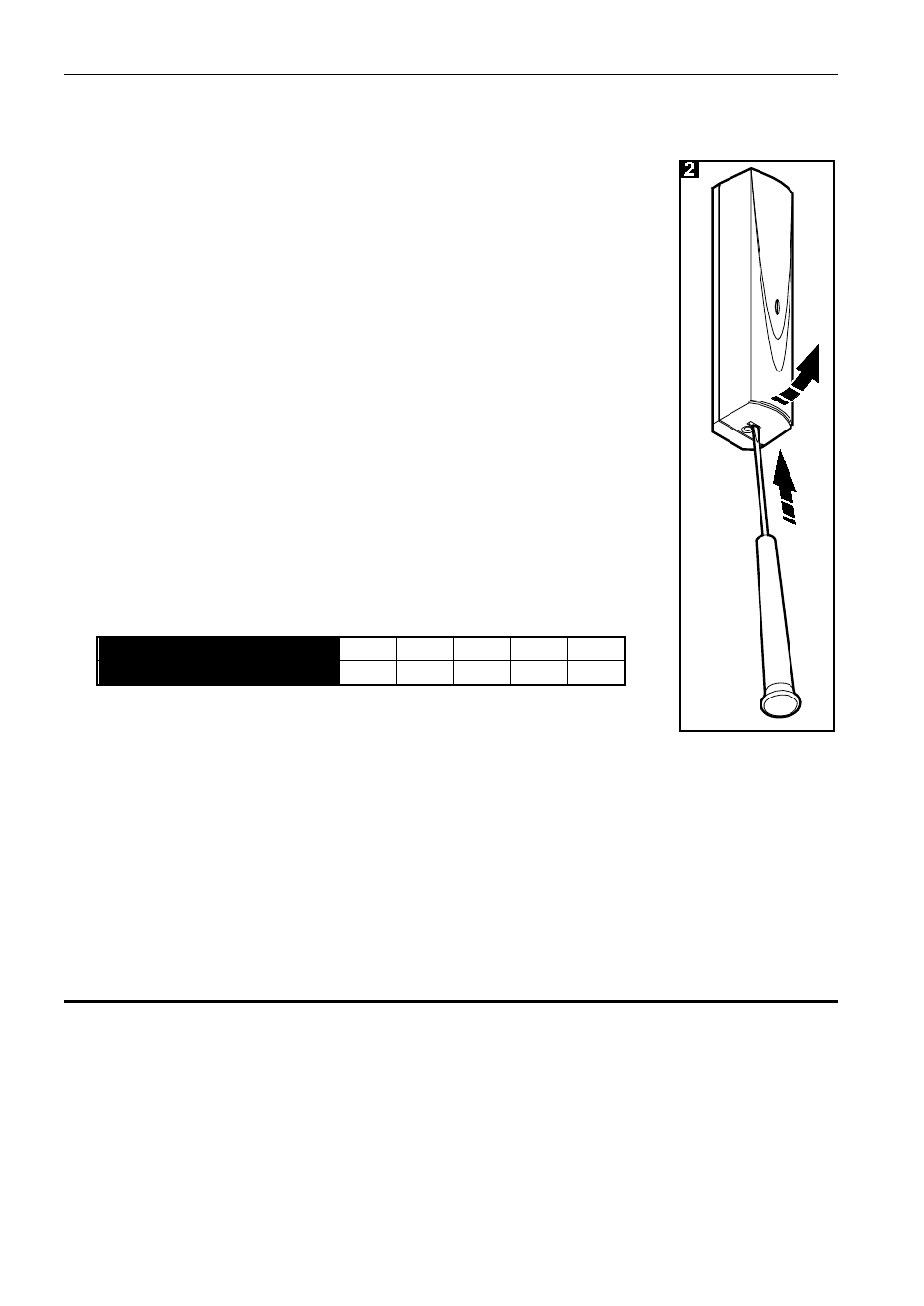

1. Ouvrir le boîtier du module d’extension (fig. 2).
2. Faire un trou pour les fils du bus de communication et de l’alimentation.
3. Faire passer les fils par le trou effectué. Utiliser le câble droit non blindé.
utiliser un câble de type non blindé droit. Lorsque le câble de type paire
« torsadée » est utilisé, les signaux CLK (horloge) et DTA (données) ne
peuvent pas être envoyés par une seule paire.
4. A l’aide des chevilles et des vis, fixer l’embase du boitier à la surface de
montage.
5. Relier les bornes CLK, DTA et COM au bus de la communication de la
centrale d’alarme.
6. Raccorder les fils d’alimentation aux bornes +12V et COM. Si la distance
de la centrale est inférieure à 300 mètres, le module d’extension peut être
directement alimenté depuis la centrale. Si cette distance est plus grande,
le module d’extension doit être alimenté par une autre source
d’alimentation située plus près (un bloc d’alimentation ou un module
d’extension avec bloc d’alimentation).
7. A l’aide des micro-interrupteurs de type DIP-switch, définir l’adresse
appropriée du module d’extension. Pour la définir, utiliser les interrupteurs
1-5. L’adresse doit être différente de celle dans les autres modules
connectés au bus de communication. L’adresse est la somme des valeurs
numériques réglées sur les interrupteurs 1-5 (voir : tableau 1). En cas de
fonctionnement avec la centrale VERSA, définir l’adresse 7 (interrupteurs
1-3 en position ON, autres en position OFF).
Numéro de l’interrupteur 1 2 3 4 5
Valeur numérique 1 2 4 8 16
Tableau 1. Valeurs numériques correspondantes aux interrupteurs en position
ON (en position OFF, la valeur 0 correspond à chaque interrupteur).
Note : Si le module INT-RX-S est connecté à la centrale INTEGRA ou INTEGRA Plus à laquelle est
déjà connecté le module d’extension INT-RX ou INT-RX-S, il est recommandé de définir
l’adresse plus haute du nouveau module que celle du module connecté à la centrale.
8. Fermer le boitier du module d’extension.
9. Mettre le système d’alarme sous tension.
10. Activer la fonction d’identification dans la centrale d’alarme.
Note : Les données des télécommandes sont sauvegardées dans le module d’extension. Les
télécommandes sont automatiquement attribuées aux utilisateurs existants après la
connexion du module avec les données des télécommandes à la centrale.
4. Fonctionnement avec les centrales INTEGRA / INTEGRA Plus
Il est possible de connecter plusieurs modules d’extension INT-RX et INT-RX-S à la centrale de série
INTEGRA / INTEGRA Plus. L'utilisateur peut avoir une télécommande 433 MHz. Les données des
télécommandes sont automatiquement enregistrées dans tous les modules d'extension.
Si l’on connecte le module d'extension INT-RX-S à la centrale à laquelle un module INT-RX ou
INT-RX-S est déjà connecté, synchroniser les données relatives aux télécommandes 433 MHz. En
mode service du clavier, la fonction
C OPIER TELEC .RX (
 S TRUCTURE
 M ATERIEL
 M ODULES
D ’ EXTENSION
 C OPIER TELEC .RX ) permet de recopier les données des télécommandes d'un module
d'extension à l'autre. Dans le programme DLOADX, si l’on appuie sur le bouton « Enregistrer » dans
la fenêtre « Télécommandes INT-RX » immédiatement après la lecture des données des
télécommandes (pas de modifications apportées), ces données seront enregistrées dans tous les
modules d'extension.
