SATEL INT-IORS 3
1. Fixer le module d’extension sur le rail DIN (voir fig. 3) ou le visser au mur à l’aide des vis.

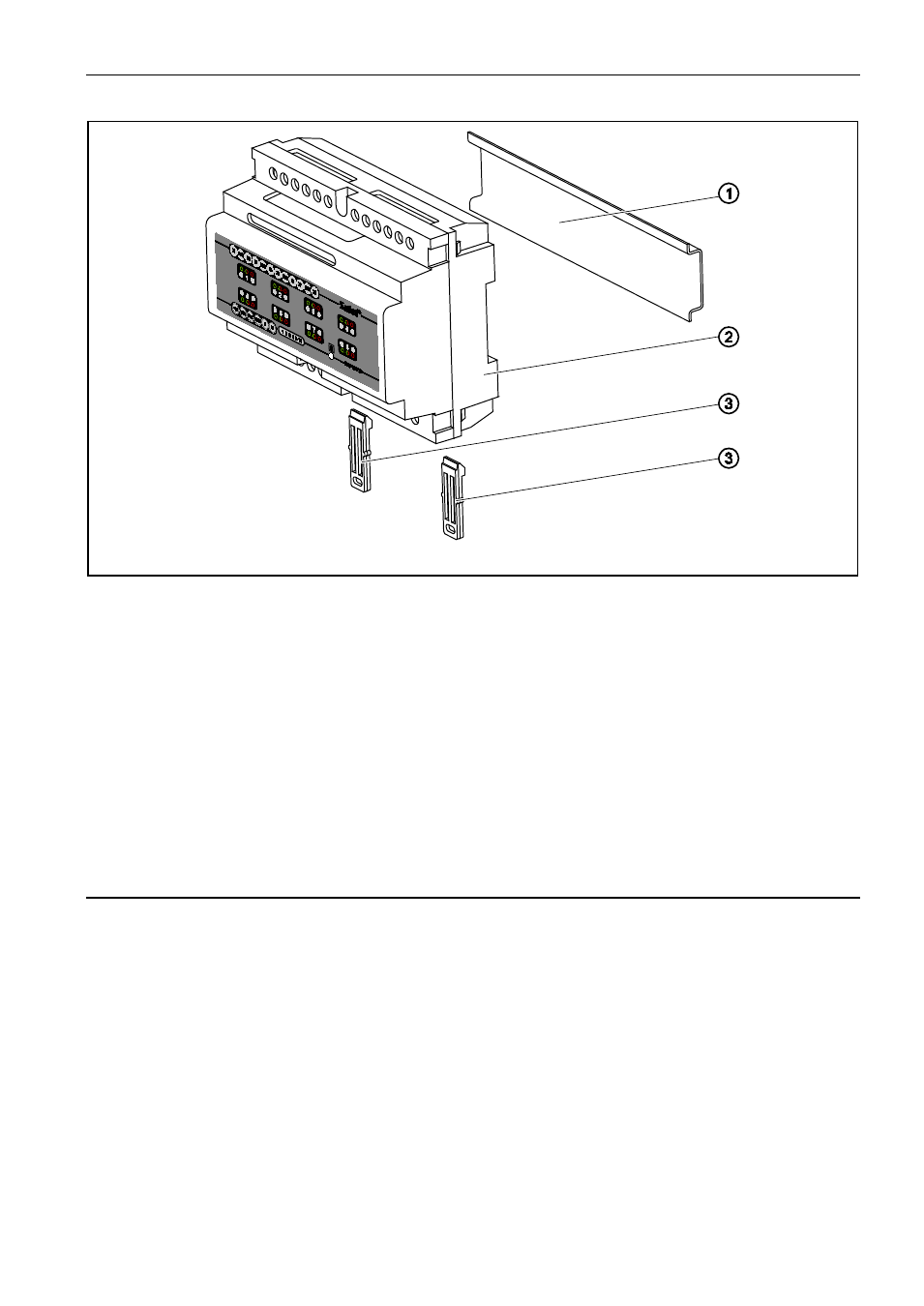

Fig. 3. Montage du module sur le rail DIN (1 – rail DIN, 2 – module, 3 – bornes de fixation).
2. Raccorder les bornes CLK, DTA et COM au bus de modules d’extension sur la carte principale de
la centrale d’alarme.
3. A l’aide des micro-interrupteurs DIP-switch, définir l’adresse appropriée du module d’extension et
le mode de son identification.
4. Raccorder les fils des détecteurs aux zones (pour la description du raccordement, consulter le
manuel installateur de la centrale d’alarme) – concerne le module INT-IORS.
5. Raccorder les fils des dispositifs qui seront commandés par la centrale d’alarme aux bornes
sélectionnées des relais.
Note : Il n’est pas recommandé de commander les charges inductives.
6. Raccorder les fils d’alimentation du module aux bornes +12V et COM. Il n’est pas nécessaire de
fournir l’alimentation depuis la carte principale de la centrale. Un bloc d’alimentation ou un autre
module d’extension avec bloc d’alimentation peuvent être utilisés.
3. Mise en marche du module d’extension
1. Mettre le système d’alarme sous tension. Le voyant indiquant la communication avec la centrale
d’alarme s’allume en continu.
2. Sur le clavier LCD, activer la fonction « Identification de modules d’extension » ( Mode service
Structure Matériel Identification). Après l’identification, le voyant indiquant la communication
avec la centrale d’alarme commence à clignoter.
Note : Lors du processus d’identification, dans la mémoire du module, la centrale enregistre un
numéro spécial (16-bits) servant au contrôle de présence du module dans le système. Le
remplacement du module d’extension par un autre (même avec l’adresse identique réglée
sur les micro-interrupteurs) sans effectuer une nouvelle identification déclenchera une
alarme (sabotage du module – erreur de vérification).
3. A l’aide du clavier LCD ou de l’ordinateur (logiciel D LOAD 64 ou D LOAD X en fonction du type de la
centrale), programmer les zones (INT-IORS uniquement) et les sorties du module d’extension.
4. Enregistrer les réglages du module dans la mémoire de la centrale d’alarme.
