CA-10 SATEL 15
RESET
J19
DIALER
AC AC COM OUT2 COM OUT3 COM
18V
OUT1 DATA CLK1 Z2 Z3 COM Z4 COM Z6 KPD + COM
VOICE
COM
OUT6
OUT5
+
12V
SM-2
SYNTHESIZER
TIP
RING
T-
1
R
-1
J20
BATTERY
CHARGE
PORT
RS232
J24
350mA
700mA
OUT4 COM CLK2 CLK3 CLK4 COM Z1 COM Z5 COM Z7 Z8
2 3 4 1 5 6

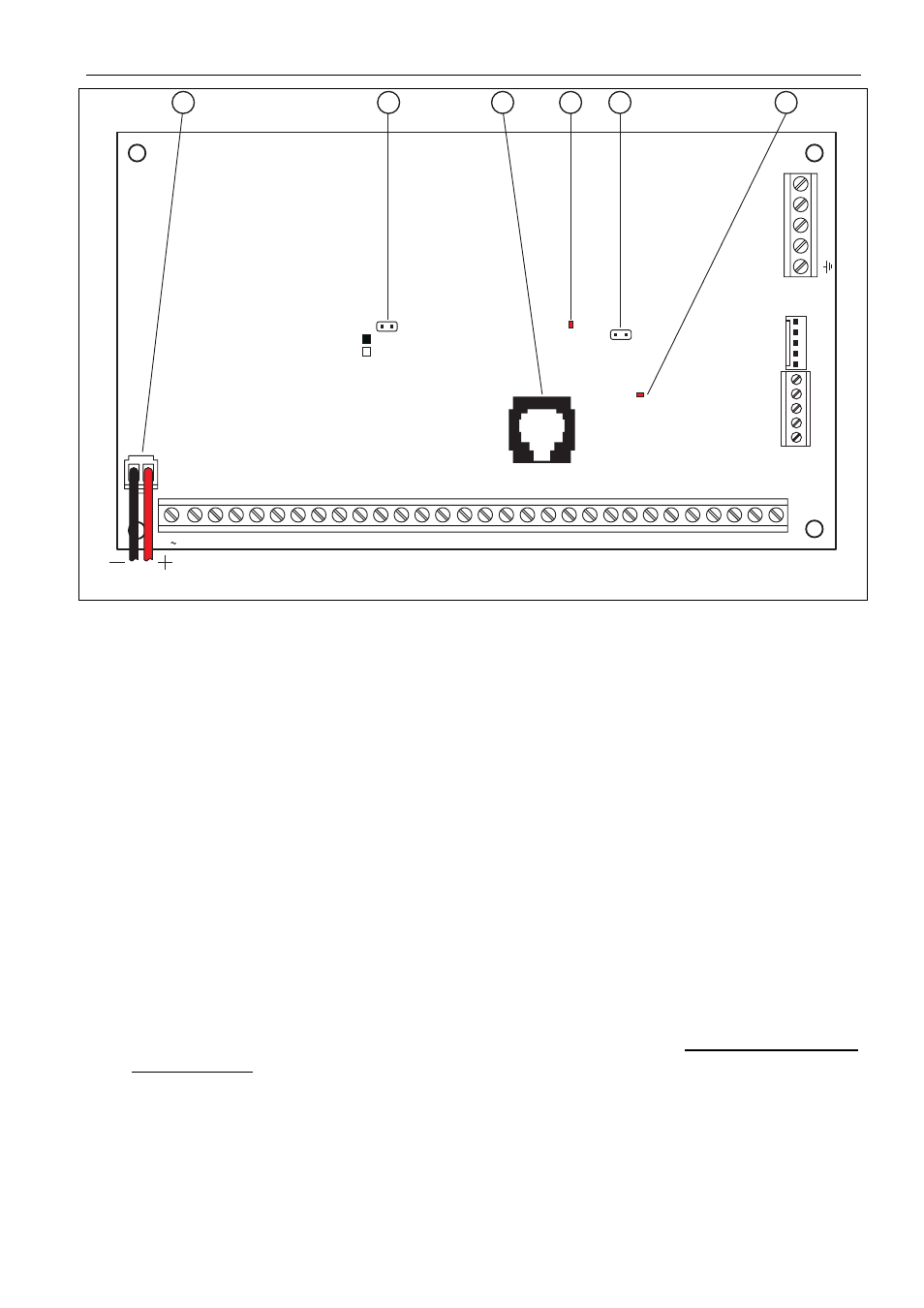

Figure 1. Vue schématique de la carte de centrale.
Légende de la figure 1:
1. Les câbles d’alimentation de secours – le rouge est branché à la borne „+” de la
batterie, le noir est branché à la borne „-”. Le circuit de la batterie est protégé par un
fusible polymérique 2.5 A. Le kit de la centrale contient aussi des câbles (connecteurs
ajustables) pour pouvoir raccorder la batterie avec des terminaisons torsadées (p.ex.
batterie d’une capacité de 17 Ah). Il ne faut donc pas couper des terminaisons de câbles
de la batterie.
2. Les broches J20 servent à régler le courant d’alimentation de la batterie:
350 mA – broches fermées,
700 mA – broches ouvertes.
3. La prise du type RJ – sortie du port RS-232 – le connecteur sert à programmer les
paramètres du système d’alarme depuis l’ordinateur. En cas de la carte avec le prise RJ
il est indispensable un câble indiqué par le symbole DB9FC/RJ. En cas de la carte
électronique est en version antérieure, il est indispensable un câble indiqué par le symbole
RS-CA64/CA10.
Avertissements:
•
Il est inadmissible de court-circuiter ou de toucher les fiches du connecteur aux doigts.
•
Avant de connecter le câble, l’installateur doit préliminairement décharger la charge
électrostatique, p.ex. en touchant de la surface de la main au dispositif avec la mise à la
terre (le robinet, le radiateur, etc.).
•
Il est recommandé de connecter le câble d’abord au connecteur de la centrale et
ensuite au connecteur de l’ordinateur.
•
La longueur du câble connectant les portes RS-232 peut être plusieurs mètres.
4. Le voyant LED „DIALER” – s’allume lors d’un appel par la centrale et clignote au cours de
composer le numéro de téléphone à impulsions.
