20 SATEL Manuel d’installateur

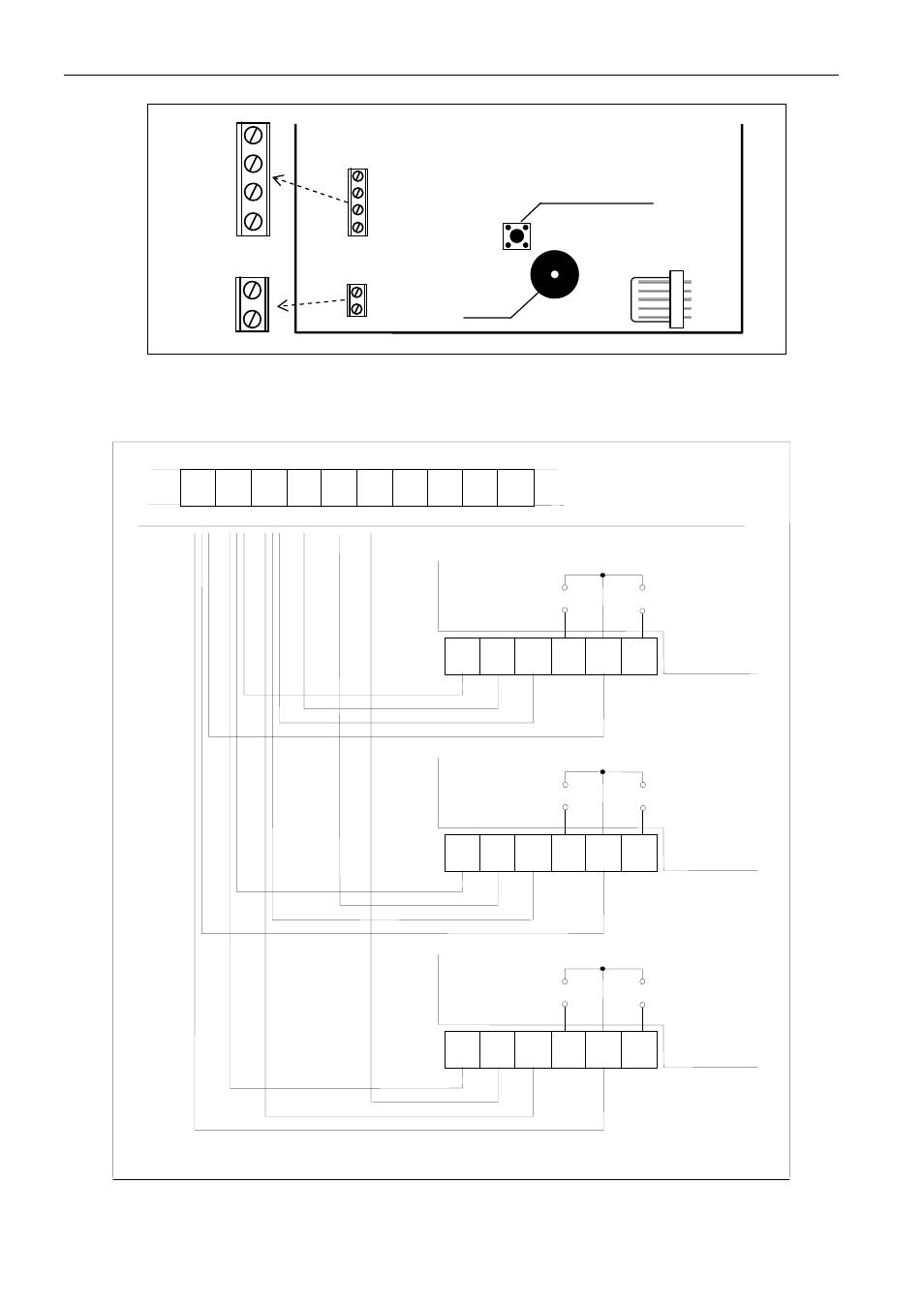

Figure 6. Vue de la carte du clavier CA-10 KLCD-L. La platine du clavier
CA-10 KLCD-S diffère uniquement par dimension extérieure.
Figure 7. Principe de raccordement des trois claviers à la centrale.
Les connecteurs Z1 et Z2 de claviers permettent de raccorder des détecteurs quelconques.
Ils sont gérés par la centrale d’une façon identique aux zones de la carte principale.
COM CLK
DT
A KPD
Z
1
Z2
buzzer
contact
d’autoprotection
RS-232
COM +KPD DATA CLK1 CKL2 CLK3 CKL4
+KPD CLK Z1 Z2 DATA COM
Clavier de
zone 9 zone 10
Partition 1
Carte principale de la centrale
+KPD CLK Z1 Z2 DATA COM
Clavier de
zone 11 zone 12
Partition 2
+KPD CLK Z1 Z2 DATA COM
Clavier de
zone 13 zone 14
Partition 3
