fabrication SATEL) pour l’alimentation d’une partie de récepteurs dans le système d’alarme.
Le tableau 1 (à la fin du manuel) présente des exemples d’évaluations du bilan de courants
consommés par le système et un exemple de l’évaluation du choix de la batterie.
La carte principale CA-10 donne la possibilité de raccorder au circuit une protection contre
les chocs électriques (mise à la terre). La borne du câble de protection est repérée par le
symbole: .
Il est interdit de connecter à la borne de mise à la terre, un conducteur neutre du
circuit d’alimentation secteur AC 230 V. Dans le cas où le local sécurisé serait
dépourvu d’un circuit indépendant de protection contre les chocs, la borne doit
rester libre.
La centrale CA-10 est à installer dans des locaux fermés, à hygrométrie normale. Chaque
local doit être équipé d’un circuit fixe 230 V (non déconnectable), protégé par la mise à la
terre.
La centrale peut être installée dans le boîtier CA-10 OBU (boîtier avec transformateur destiné
à fonctionner avec le bloc d’alimentation de la centrale), permettant d’y
implanter une batterie de capacité de 17 Ah. Avant de fixer le boîtier au
support, il est nécessaire d’y fixer des vis de montage (en plastique) qui
serviront après pour la fixation de la carte principale.

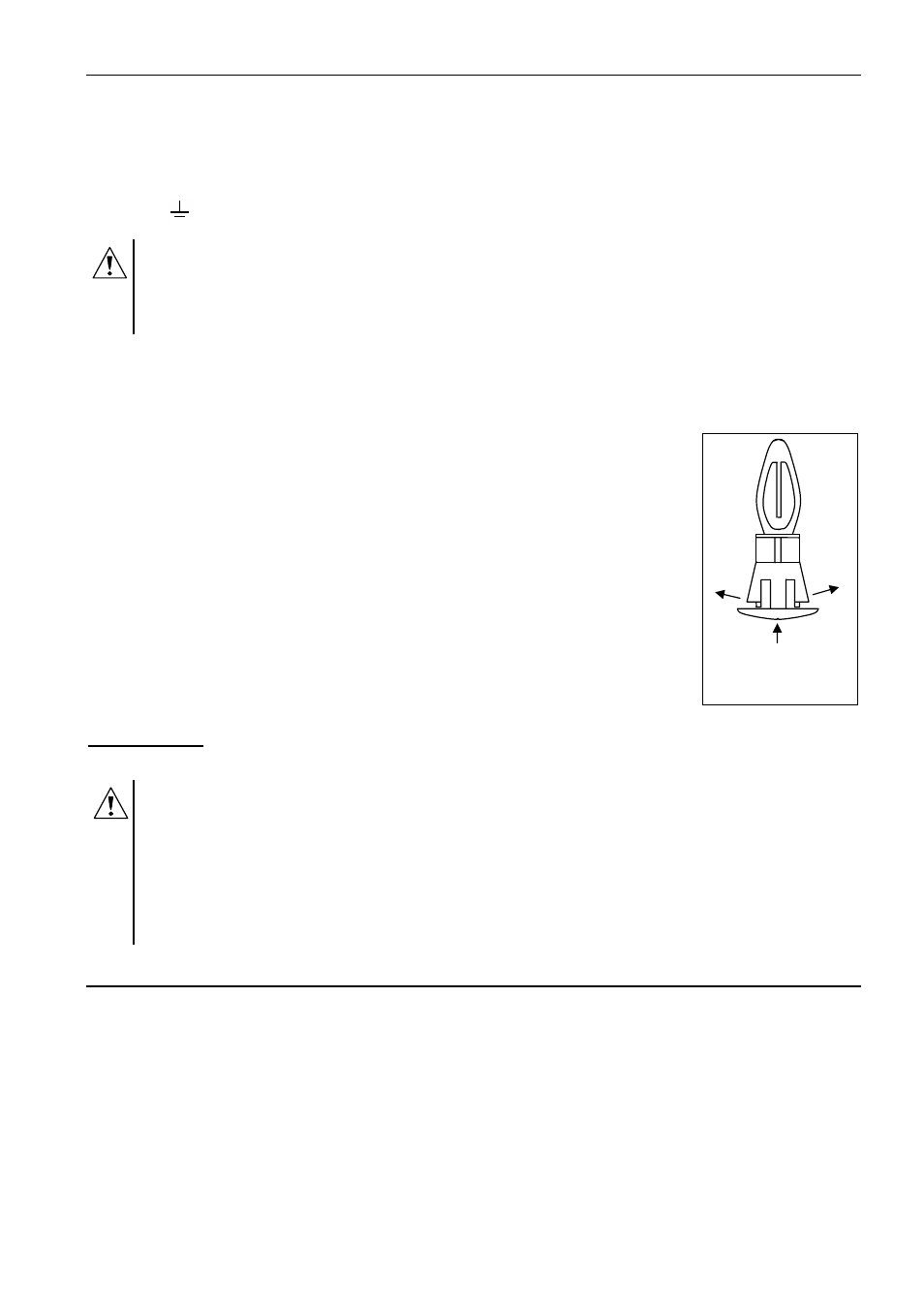

Dans le cas où les vis sortaient du boîtier, écarter légèrement les étriers
servant à les bloquer en leurs positions dans le boîtier (figure 2),
ensuite, en rentrant les vis, presser la partie centrale de tête pour la
bloquer dans le trou du boîtier. Il est préconisé de s’assurer que les vis
ne sortent pas des trous, en appuyant sur leurs têtes. Lors de la fixation
du boîtier, il faut faire attention à ne pas endommager les câbles
passant par l’orifice dans la paroi arrière.
Le boîtier fixé, nous pouvons procéder à l’implantation de la carte de
centrale et à tous les raccordements.
IMPORTANT: il est déconseillé de brancher l’alimentation secteur et la batterie avant que
les autres branchements ne soient réalisés
Etant donné que la centrale est alimentée depuis le secteur ~230 V, le manque
de prudence pendant le branchement ou tout erreur de raccordement risquent
de provoquer une électrocution et d’entraîner le danger pour la vie!
Il est donc impératif de prendre des précautions particulières lors du
branchement de la centrale: Le câble connectant à l’alimentation secteur ne
peut pas être sous tension pendant le montage et le raccordement de la
centrale!
Raccordement des claviers
Le clavier est destiné à fonctionner dans des locaux fermés, à une hygrométrie normale.
Il est adapté à l’installation au mur, sur une surface plane. Un ressort mis en place sur le
contact d’autoprotection doit appuyer contre le support de façon à ce qu’en cas de tentatives
d’arrachement du clavier, le contact puisse s’ouvrir.
La centrale peut fonctionner en association aussi bien avec les claviers de type LCD que
LED en toute configurations.
Avertissements:
•
Les claviers LCD v3.08 (et leurs versions suivantes) pourront fonctionner
incorrectement avec des claviers anciens de type CA-10 KLED-S, c’est pourquoi, il est
PRESSER
ECARTER ECARTER
Figure 2.
