26 SATEL
Manuel
d’installateur
(PGM)
(TAKT)
8
15
14
13
12
9
1
2
DB-15
COM
OUT6
OUT5
+
12V

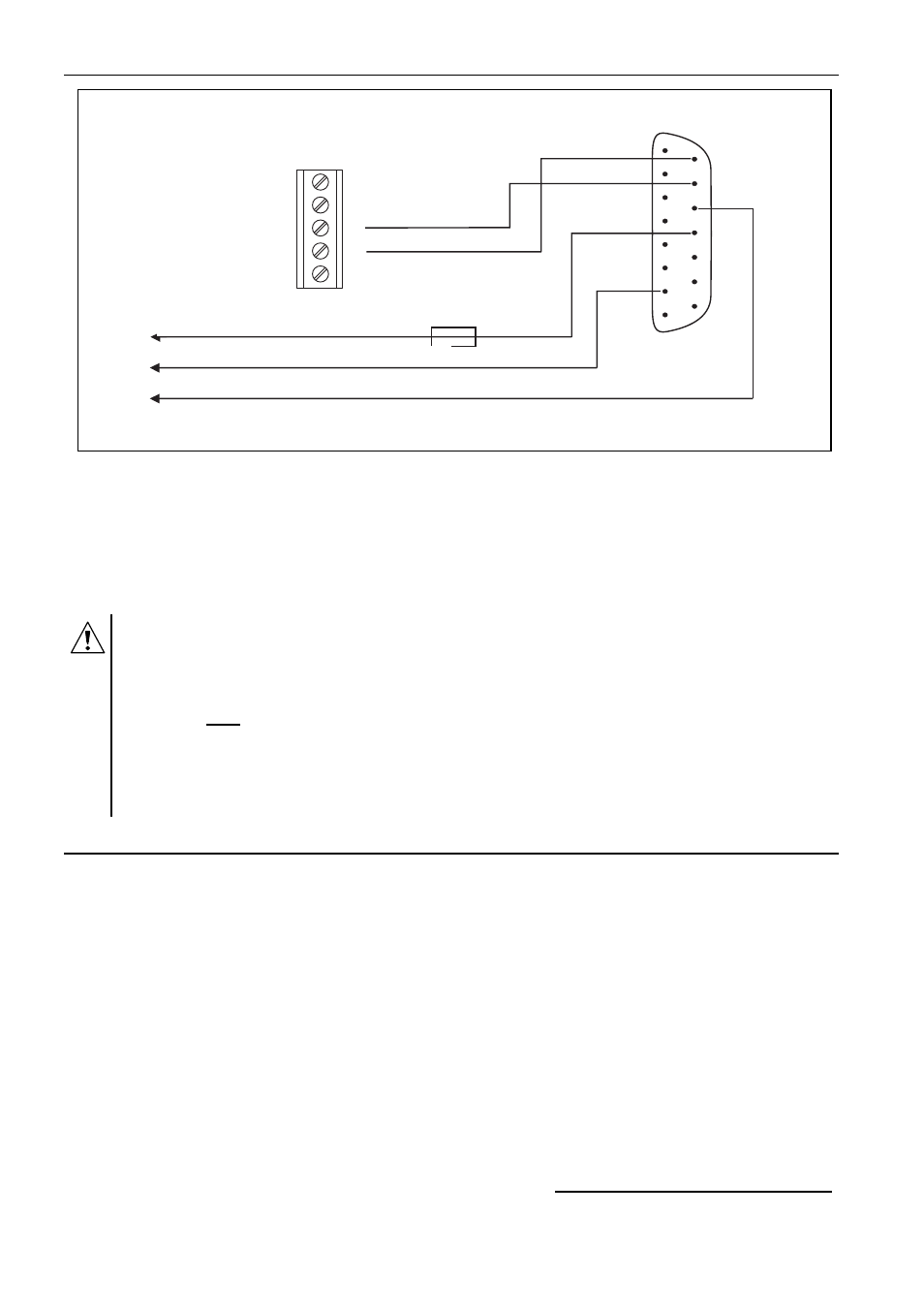

Figure 14. Raccordement d’un transmetteur de type NR2-DSC de NOKTON.
Les sorties OUT5 et OUT6 pourront être utilisées pour la commande du transmetteur de
télésurveillance par radio de type NR2-DSC (système NEMROD - format PC16OUT) de
fabrication NOKTON. Dans un tel cas, le mode de fonctionnement de ces sorties doit être
changé en activant l’option appropriée dans la fonction de service FS 5. En mode de
fonctionnement avec transmetteur NOKTON, les sorties servent à transmettre plusieurs
données sur l’état de la centrale (alarmes de zones, alarmes incendie, pannes, armements et
autres) sans réaliser des fonctions programmées par fonctions de service standard.
En raccordant à la centrale des dispositifs à une consommation de courant
importante (par exemple un transmetteur de télésurveillance par radio), "+"
d’alimentation de ces dispositifs devra être relié à "+" de la batterie (il est
préconisé d’incorporer un fusible sur le câble d’alimentation). Par contre,
la masse doit être branchée à n’importe quel contact COM de la centrale et non
pas à "-" de la batterie. Le branchement de la masse du dispositif à "-" de la
batterie entraînera un fonctionnement erroné du limiteur de courant de
chargement, et en conséquence, un déchargement rapide de la batterie et même
risquera d’endommager la centrale.
Raccordement d’une ligne téléphonique
Si le système d’alarme utilise un communicateur téléphonique de la centrale
(télésurveillance, messagerie ou programmation à distance), il est nécessaire de conduire
une ligne téléphonique à la centrale. La ligne sera raccordée dans l’angle droit supérieur de
la carte imprimée. Pour assurer le fonctionnement correct de la messagerie, la centrale
devra être raccordée directement à la ligne (connecteurs repérés par TIP, RING), et tous les
autres matériels (téléphone, téléfax) – derrière la centrale (connecteurs repérés par T-1,
R-1). Un tel raccordement permet à la centrale de reprendre totalement la ligne durant l’appel
ce qui protège contre un blocage de la fonction de messagerie suite au décrochage. En plus,
les téléphones raccordés derrière la centrale ne signalent pas de numérotation effectuée par
la centrale.
Avertissements:
•
Il est interdit de transmettre les signaux téléphoniques et les signaux du système
d’alarme par un seul câble multifils. Ceci risque d’endommager le système en cas de
claquage élevé de provenance de la ligne téléphonique.
•
La centrale fonctionne uniquement avec des lignes d’abonné analogiques.
La connexion du circuit téléphonique directement à un réseau numérique (p.ex. ISDN)
pourra provoquer un endommagement du matériel.
vue d’un connecteur dans le transmetteur NR2-DSC
vers + de la batterie
vers contact AC de la carte principale
vers le contact de masse COM (à côté du contact OUT)
fusible
250 V/2 A
connecteur des sorties
à bas courant de la
centrale CA-10
