Satel CA-10 installer manual - Manuel (Page 27)

CA-10 SATEL 25
COM OUT1 COM OUT2 COM OUT3 COM OUT4 COM +KPD
+12 V
OGRANICZNIK
2,2A
OGRANICZNIK
2,2A
OGRANICZNIK
2,2A
OBCIĄŻENIE OBCIĄŻENIE OBCIĄŻENIE OBCIĄŻENIE
Uwaga: wyjścia OUT1, OUT2, OUT3 i OUT4 muszą być obciążone rezystorami 2,2 k
Ω
OGRANICZNIK
2,2A
OGRANICZNIK
2,2A

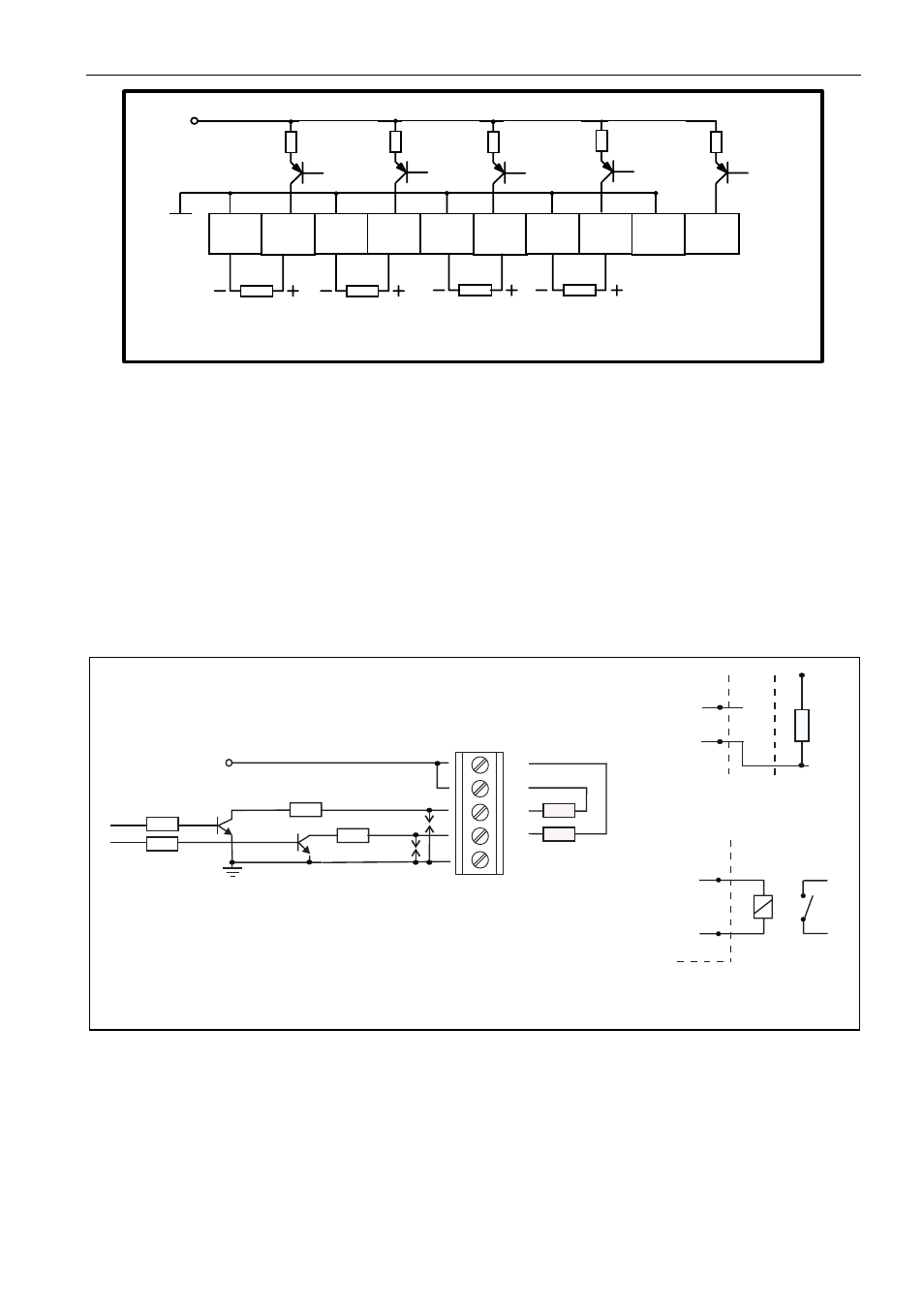

Figure 12. Schéma de sorties à haut courant.
En cas d’utilisation des sirènes déclenchant l’alarme après branchement de l’alimentation,
il est pratique d’attribuer la fonction d’alarme à l’une des sorties OUT1 à OUT4. Dans ce cas-
là, "+d’alimentation" de la sirène devra être connecté à une sortie appropriée OUT de la
centrale, et la "masse" de la sirène au connecteur COM de la centrale. Ce mode permet de
gérer jusqu’à quatre sirènes indépendantes. Il est possible p.ex.: de gérer une sirène
acoustique et une sirène optique - après avoir programmé une sortie pour fonctionnement
pendant un temps donné et l’autre pour fonctionnement jusqu’au débranchement.
Les sorties de OUT1 à OUT4 surveillent la présence de la charge. Pour assurer leur
fonctionnement correct, il faut connecter une résistance parallèle de 2.2
kΩ aux
sirènes raccordées. En cas de bruits silencieux indésirables dans la sirène débranchée,
il est nécessaire de diminuer la valeur de la résistance.
COM
OUT6
OUT5
+
12V
OUT5
OUT6
COM
+12V
-
+
+Ucc +12V
R
OUT n
P
12 V
OUT n
Figure 13. Schéma de sorties à bas courant OUT5 et OUT6 et le raccordement de charges.
En cas d’utilisation des sirènes avec leur propre batterie interne, la sortie OUT4 pourra être
destinée à alimenter les sirènes, et les sorties à bas courant OUT5 et (ou) OUT6 utilisées
pour les signaux de déclenchement.
Les sorties OUT5 et OUT6 peuvent être employées pour la commande des relais qui activent
des sirènes quelconques ou d’autres dispositifs. Les relais peuvent être connectés
directement aux sorties, suivant la figure 13.
Attention: les sorties OUT 1, OUT 2, OUT 3 et OUT 4 sont à charger par des résistances de 2.2 k
Ω
LIMITEUR LIMITEUR LIMITEUR LIMITEUR LIMITEUR
CHARGE CHARGE CHARGE CHARGE
sortie de court-circuit
a la masse
alimentation
charge maximale
50 mA
sortie a relais
