24 SATEL Manuel d’installateur
Pour l’alimentation du détecteur, nous pouvons utiliser une sortie quelconque munie d’une
protection électronique (d’OUT1 à OUT4). Une telle sortie devrait être programmée en tant
que "SORTIE D’ALIMENTATION" (N° de fonction de la sortie: 27). Il est possible d’alimenter
les détecteurs raccordés aux zones de claviers depuis la sortie +KPD.
Les figures présentes la façon de raccorder les détecteurs aux zones fonctionnant en
différentes configurations. La séparation de la masse d’alimentation d’un détecteur et d’une
zone permet d’éliminer un impact néfaste de la résistance des câbles. En sachant que
seulement un détecteur est relié au câble et que la longueur du câble est faible, il est
possible de simplifier l’installation en passant la masse d’alimentation (COM) et la masse de
signal par un seul câble.
Les détecteurs NO et NC en configuration à deux résistances sont raccordés d’une façon
identique, sauf qu’il faut indiquer à la centrale quel détecteur est raccordé à la zone
(2EOL/NO ou 2EOL/NC).
Remarques pour les figures:
•
Dans le circuit anti-sabotage du système réel, il faut aussi intégrer les contacts
d’autoprotection du clavier, des sirènes, du boîtier de la centrale, etc. (type de ligne NC).
•
Sur les figures 8, 9 et 10. il est présupposé que la sortie 2 est une ligne de sabotage
(programmée par défaut comme 24 H DE SABOTAGE ).
2EOL/NC
NC TMP COM 12V NC TMP
1,1k 1,1k
CA-10
COM COM Z2 Z3 Z4 Z5 Z1 COM

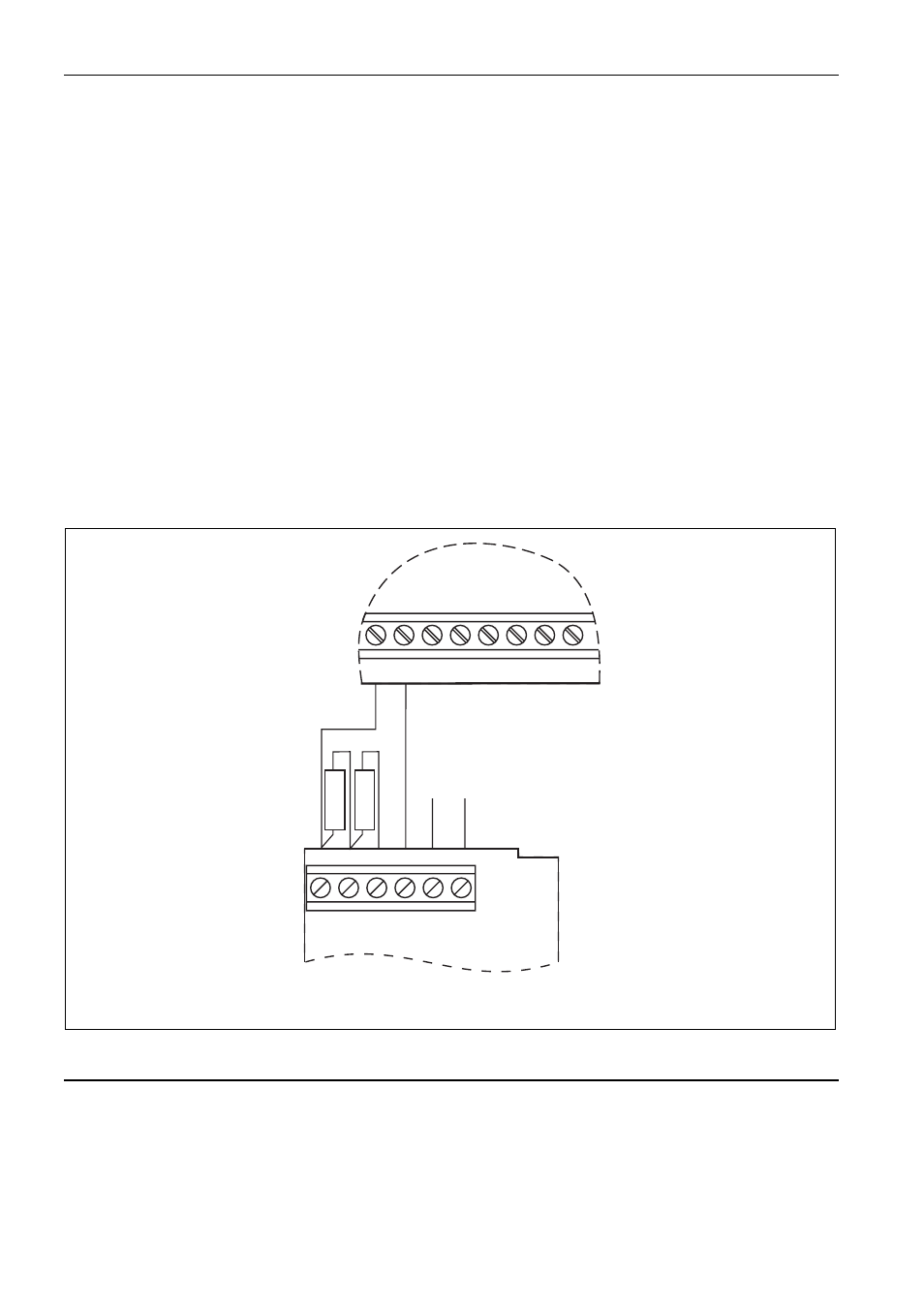

Fig. 11. Exemple de raccordement d’un détecteur du type NC dans la configuration
2EOL (le détecteur du type NO on connecte identiquement).
Raccordement des sirènes
La méthode de raccorder des sirènes (charges) est présentée sur les figures 12 et 13.
La centrale CA-10 pourra gérer les sirènes de n’importe quel type. Toute sortie de la centrale
peut réaliser l’une parmi 41 fonctions différentes. Grâce à cela, le système est très souple et
adaptable à presque chaque situation. S’il y a des sirènes installées dans le système,
il faudra affecter une fonction d’alarme à des sorties correspondantes.
alimentation
