Manuel d’instructions CIR-e³ 9 de 56
4. DESCRIPTION DE L’EQUIPEMENT

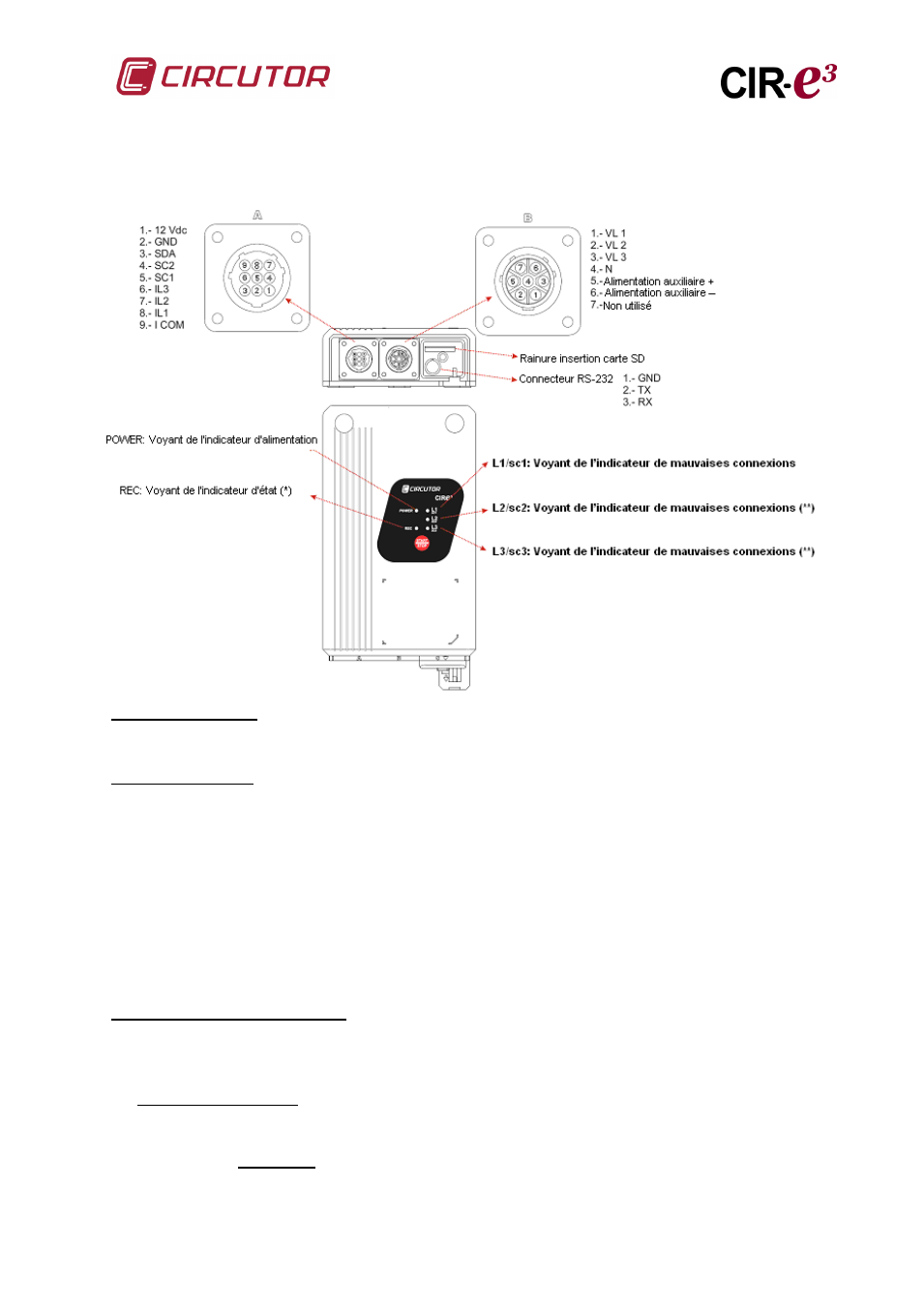

La figure montre la description et l’emplacement des composants de l’analyseur.
Le connecteur A : Il est destiné au raccordement des capteurs de courant. Le dessin
décrit la fonctionnalité de chacune des broches.
Le connecteur B : C’est le connecteur destiné à la connexion des références de tension
qui accompagnent l’équipement et l’alimentation de ce dernier. Sur ce connecteur B,
comme montré sur la figure, sont connectées les références de tension de chacune des
phases (marquées avec la légende VL1, VL2 et VL3), la référence de neutre (marquée
avec la légende N) et deux broches de plus (5 et 6) destinées à l’alimentation de
l’équipement. Les bornes 5 et 6 permettent que l’équipement soit alimenté sous une
forme indépendante de la mesure, en assurant un enregistrement permanent dans le
cas où l’analyseur serait alimenté à une source ininterrompue de tension. Pour
consulter les caractéristiques de mesure et d’alimentation de l’équipement, voir point
4.1 Caractéristiques Électriques.
La rainure d’insertion de SD indique l’endroit où la carte de mémoire extractible SD est
introduite pour réaliser l’enregistrement des paramètres électriques mesurés par
l’équipement. Voir point 6.4 Insertion de la carte SD, pour la position de cette dernière.
Le connecteur RS-232 , est réservé à de possibles requêtes de mise à jour de la version
du micrologiciel de l’équipement, de la part de l’utilisateur.
Le voyant DEL POWER allumé indique que l’équipement est alimenté. S’il est éteint,
l’équipement n’est pas alimenté.
