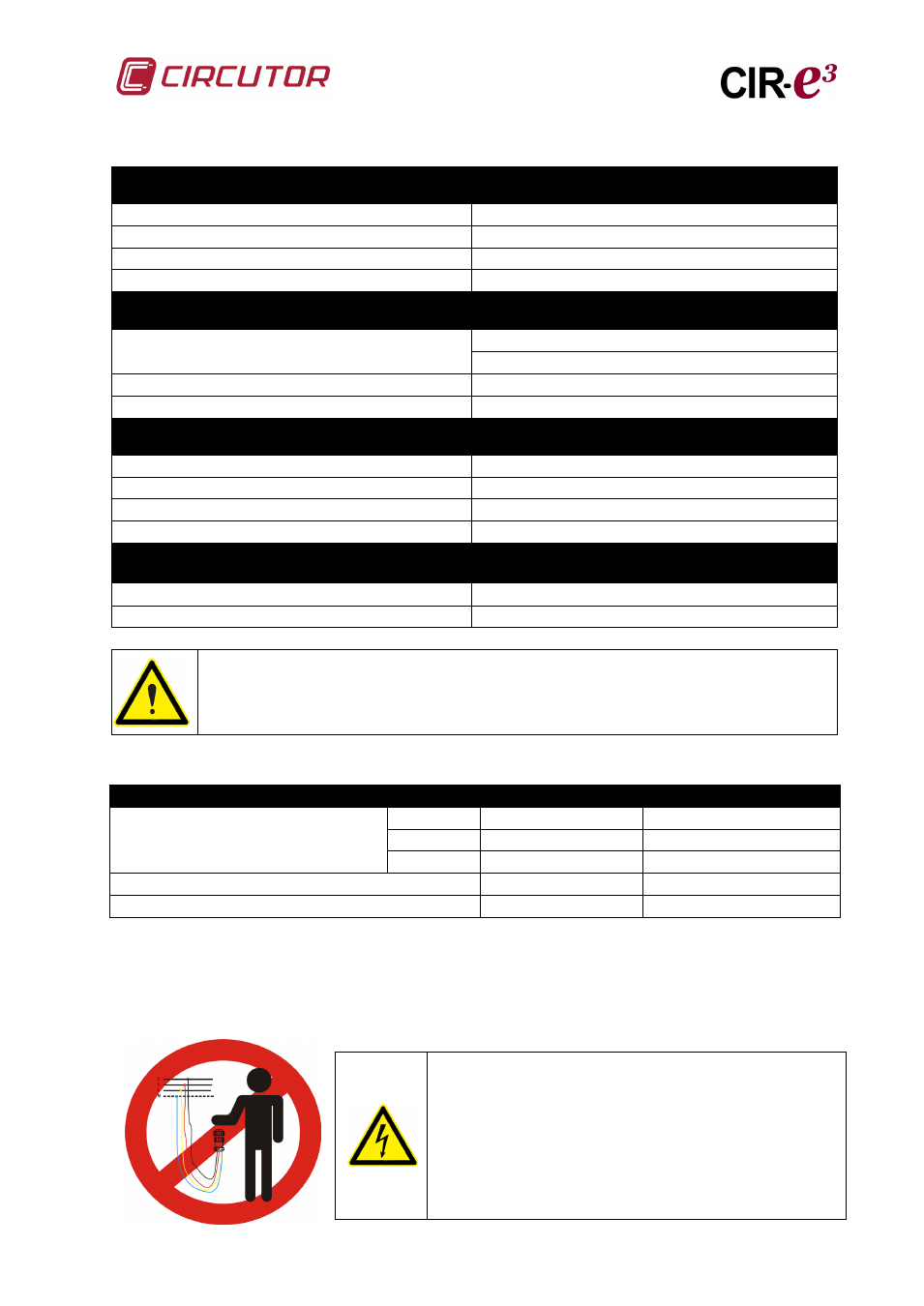

Manuel d’instructions CIR-e³ 11 de 56
4.1 CARACTERISTIQUES ELECTRIQUES
Circuit d’alimentation (connecteur B câbles marron et vert)
Tension alternative 100…400 Vac
Tension continue 70…315 Vdc
Fréquence 50 / 60 Hz
Consommation 9 V·A
Circuit de mesure
Tension
10…400 Vc.a. (f-neutre)
17…690 Vc.a (f-f)
Courant (…/2V) 2,5…100% F.E de pince
Fréquence 45…65 Hz
Précision
Tension 0,5 % du F.E.
Courant 1 % du F.E.
Puissance 2 % du F.E.
Énergie 2%
Batterie / Pile
Batterie (l'équipement jusqu'en 2011) NiMH
Pile (2012 ou plus tard) BR2032
Les équipes précédentes pour 2012 ont des batterie rechargeable.
Les appareils fabriqués après 2012, ont BR2032 batterie. Nous vous
recommandons de le remplacer tous les 5 ans.
4.1.1. COURANT MIN / MAX SELON PINCE ET ECHELLE SELECTIONNEE.
Pince DEL Échelle Rang (2,5...100%)
E-FLEX 54 cm
L1/sc1 200 A 5…200 A
L2/sc2 2.000 A 50...2.000 A
L3/sc3 20.000 A 500...20.000 A
Kit CP-5 5 A 0,05…5 A
Kit CP 100A 100 A 1…100 A
NOTE: Il est recommandé que, en installant l’équipement sur le terrain, le courant
nominal mesuré soit compris entre 10% et 100% du fond d’échelle sélectionné, bien
qu’ils atteignent des rangs de jusqu’à 120%. De cette façon, l’utilisateur garantit que les
capteurs de courant travaillent dans la zone linéaire de ces derniers.
Ne pas manipuler le connecteur aérien lorsque les
bornes seront connectées à une source de tension.
Il est recommandé d’utiliser un équipement de
protection individuelle pour manipuler et connecter
l’équipement et suivre la procédure indiquée dans
ce manuel afin d’éviter les dommages aux
personnes et à l’équipement.
