Manuel d’instructions CIR-e³ 43 de 56
Ce graphique d’harmoniques, permet d’utiliser la fonction loupe et la fonction tableau,
qui montre les paramètres enregistrés sur un tableau comme la représentation des
valeurs enregistrées dans le filtrage standard (voir point 6.10.5 Graphiques du rapport).

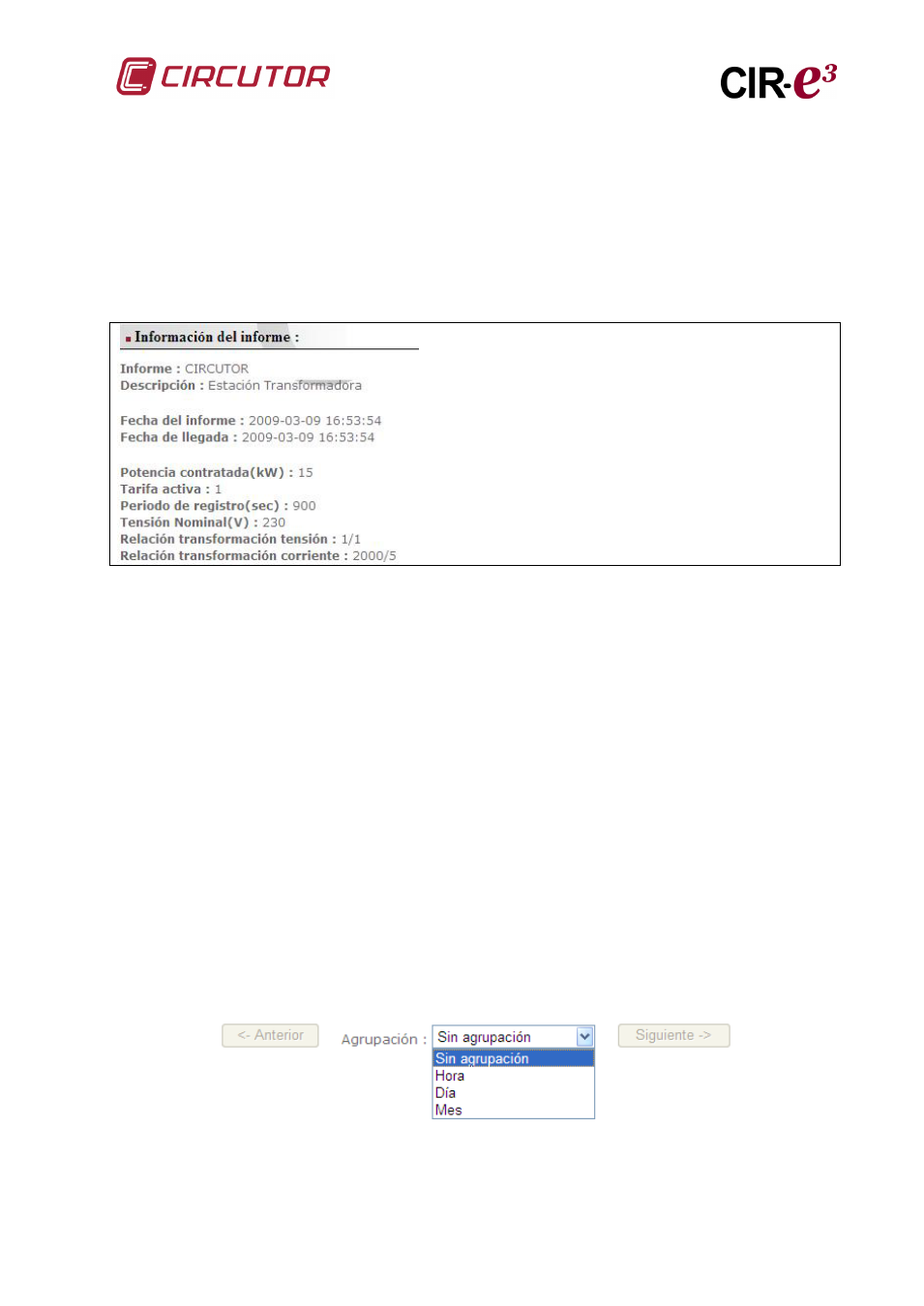

6.10.4. INFORMATION DU RAPPORT
Sur cette partie de l’écran d’affichage des paramètres enregistrés et envoyés à
l’application web, toute l’information est montrée en ce qui concerne la configuration de
l’installation mesurée et les paramètres configurés dans l’équipement pour la réaliser.
Les données montrées sont:
Rapport et Description: Montre le nom du rapport et la description de ce dernier avec
lesquels l’utilisateur a configuré et envoyé les fichiers à l’application Web.
Date du rapport: Correspond à la date de création ou d’enregistrement des paramètres
par le CIR-e³
Date d’arrivée: Correspond à la date à laquelle l’utilisateur a réalisé l’envoi des données
au site Web.
Le reste des données montrées par le menu de configuration du rapport correspondent
aux paramètres configurés dans l’application CIR-e³exe et qui correspondent à leur tour
aux caractéristiques de l’installation où l’enregistrement des paramètres a été réalisé.
L’information se réfère à la tension et aux fréquences nominales, puissance souscrite,
relation des transformateurs de tension et la relation d’échelle configurée dans les
capteurs de courant pour réaliser l’enregistrement.
6.10.5. GRAPHIQUES DU RAPPORT
La partie des graphiques du rapport dispose aussi d’un menu de groupement.
Si on sélectionne « Sans groupement » les boutons Précédent / Suivant sont
désactivés, puisque les graphiques montrent les valeurs intégrales de tout
l’enregistrement.
