Manuel d’instructions CIR-e³ 27 de 56
6.5. SEQUENCE DE DEMARRAGE
L’analyseur ne dispose pas d’écran où l’utilisateur peut voir les paramètres qu’il est en
train de mesurer et pouvoir vérifier ainsi si les connexions réalisées sont correctes. Pour
cette raison, il est recommandé de suivre la procédure indiquée sur le tableau
d’avertissement suivant. Le fait de suivre ces directrices recommandées, permettra à
l’utilisateur d’interpréter correctement les messages indiqués par l’analyseur lorsqu’il
détecte une anomalie.
Après avoir inséré la carte de mémoire SD dans la rainure de l’analyseur, il faut
procéder à son raccordement pour commencer le mesurage et l’enregistrement des
paramètres électriques de l’installation. Le processus de connexion est expliqué en
détail aux points suivants.
Il est recommandé de suivre la procédure d’installation suivante.
1. Insérer SD.
2. Insérer le connecteur A de pinces de courant.
3. Insérer le connecteur B de références de tension.
4. Alimenter l’analyseur.
5. Sélectionner l’échelle de pinces de courant (dans pinces
flexibles)
6. Vérifier l’inversion des phases en tension.
7. Installer les pinces de courant.
8. Vérifier l’installation des pinces de courant.
9. Commencer l’enregistrement.

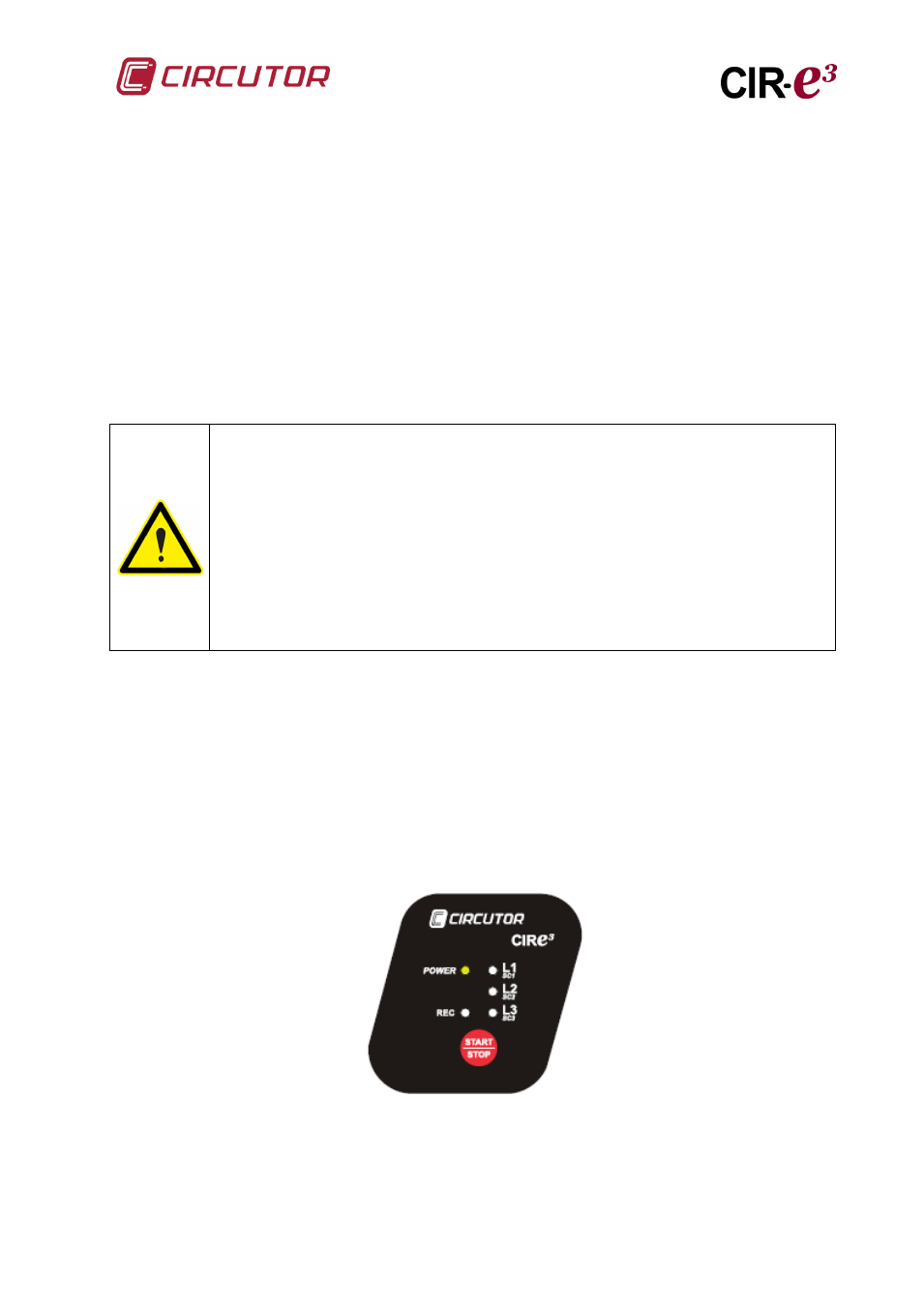

6.5.1. ALIMENTER ET RACCORDER L’EQUIPEMENT
Avant d’alimenter l’équipement, IL FAUT insérer les connecteurs “A” et “B” qui
correspondent respectivement aux références des capteurs de courant et à la tension
dans l’analyseur CIR-e³. L’analyseur est alimenté au moyen de câbles d’alimentation
auxiliaire de couleur marron et verte (broches 5 et 6 respectivement). Lors du raccord
des câbles d’alimentation auxiliaire, l’équipement s’allume et réalise la séquence de
démarrage, qui est indiquée par l’allumage séquentiel des voyants DEL L1, L2, L3 et
REC. Une fois la séquence de démarrage réalisée, l’équipement indique qu’il est
alimenté au moyen du voyant DEL POWER.
Une fois que l’équipement est alimenté, l’utilisateur doit procéder à connecter les
tensions des phases. Si l’utilisateur a besoin d’alimenter l’analyseur de la propre
mesure, il est possible de connecter les tensions de référence préalablement à
l’alimentation de ce dernier.
